圆角矩形螺旋弹簧结构三维设计

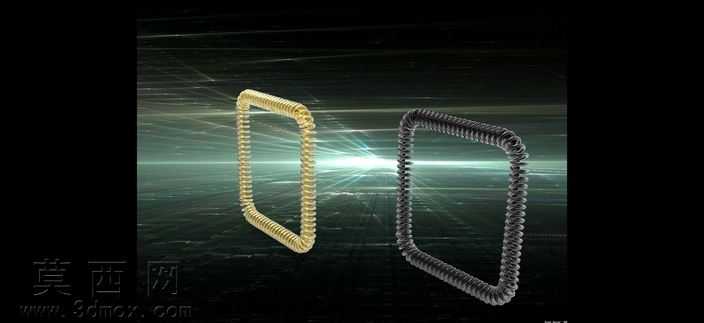

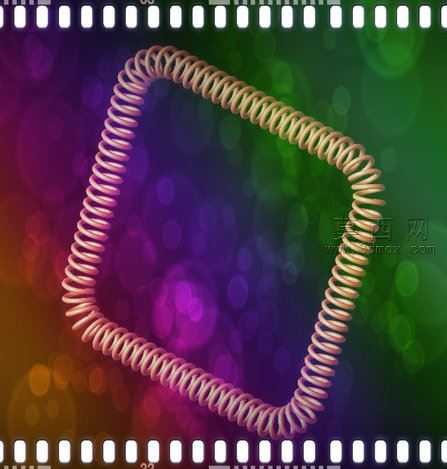

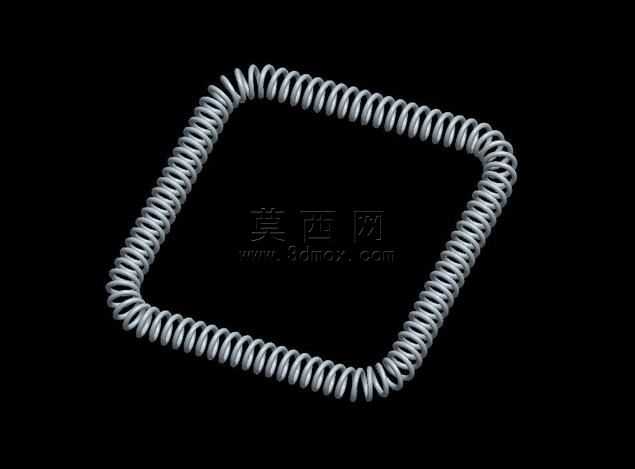

本作品为异形截面螺旋弹簧的三维参数化建模成果，整体轮廓为带圆角过渡的类方形闭环结构，采用螺旋扫描结合轮廓曲线约束的建模逻辑完成全流程设计。建模初期首先绘制闭合的圆角矩形基准曲线，作为弹簧整体走向的引导路径，曲线的四个转角处采用大半径圆弧平滑过渡，避免路径出现尖锐拐点导致扫描特征生成失败。随后在垂直于引导路径的法向平面上绘制圆形簧丝截面，通过定义螺旋节距参数，将簧丝截面沿引导路径做连续螺旋扫描，过程中严格控制每一圈螺旋的升角一致，保证相邻簧丝的间距均匀统一，无局部疏密不均的问题。模型材质采用常规弹簧钢的金属质感设置，渲染阶段添加哑光金属材质，调整反射参数模拟弹簧钢表面的轻微磨砂质感，同时添加环境光遮蔽效果，凸显簧丝之间的层叠结构与螺旋走向的立体感。结构设计上，该异形弹簧区别于常规圆柱螺旋弹簧，可适配方形安装空间的弹性缓冲需求，四个直边段的簧丝受力均匀，圆角过渡段避免了应力集中问题，建模过程中对引导曲线的曲率做了连续校验，确保扫描生成的簧丝无扭曲、无自相交情况，整体结构完整可直接用于后续的有限元受力分析或者装配适配。设计思路围绕非规则安装空间的弹性元件需求展开，摒弃传统圆柱弹簧的圆形轮廓限制，通过自定义引导路径的方式实现弹簧外形的定制化，参数化的建模逻辑支持后续快速修改轮廓尺寸、簧丝直径、节距等关键参数，无需重新绘制全部特征即可生成不同规格的同类型异形弹簧模型，大幅提升同类零件的设计效率。
