不锈钢M16螺纹压缩电缆密封接头结构

　　在工业电气柜、户外机电设备、传感器接线端、自动化生产线分线盒这类需要线缆穿舱固定的场景里，金属压缩电缆接头是解决线缆固定、舱体密封、应力释放的核心基础零件，这款M16规格的不锈钢压缩接头，就是针对常规小直径控制线缆、信号线缆穿装需求设计的结构件。

　　从实际使用场景来看，这类接头常被用在食品加工设备的电控舱穿线位、户外光伏汇流箱的线缆进出口、机床操作面板的接线端、不锈钢材质的流体控制阀体接线处，这些场景要么存在潮湿、喷淋、粉尘侵入的风险，要么对接头的耐腐蚀性能有明确要求，普通塑料接头无法满足长期使用的强度与耐候需求，而不锈钢材质的接头可以在轻度腐蚀、高低温交变的环境下保持结构稳定性，不会出现老化脆裂、螺纹滑牙的问题。

　　产品的功能特性围绕三个核心需求设计：第一是线缆锁紧固定，接头内置的锥形压缩密封环在螺母旋紧过程中会径向收缩，紧紧包裹住穿过的线缆外护套，避免线缆受外力拉扯时出现移位、线芯拉脱的问题，常规使用状态下可以承受几十牛的轴向拉拽力，满足工业现场布线的抗拉要求；第二是密封防护，当锁紧螺母旋紧到位后，压缩环与线缆外护套、接头本体之间形成紧密贴合的密封面，配合接头螺纹端预装的密封垫圈，可以实现IP65及以上的防护等级，阻挡外界的粉尘、水汽、切削液溅入设备舱内部，保护舱内的电气元件不受侵蚀；第三是电磁兼容辅助作用，金属材质的接头本体可以和设备的金属柜体形成连续的导电通路，在线缆屏蔽层与接头可靠连接的状态下，能够起到一定的电磁屏蔽作用，减少外界电磁干扰对舱内信号线路的影响。

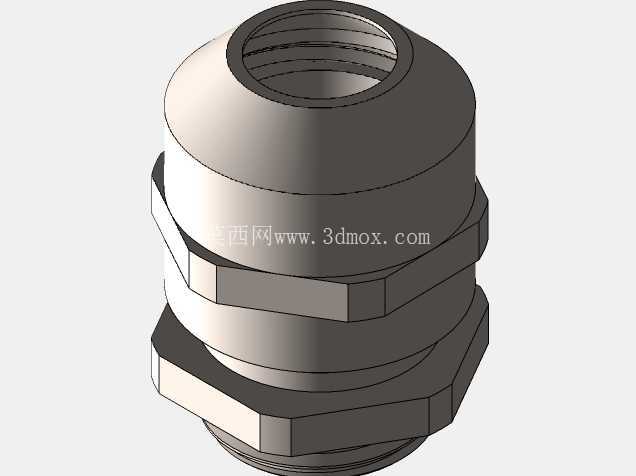

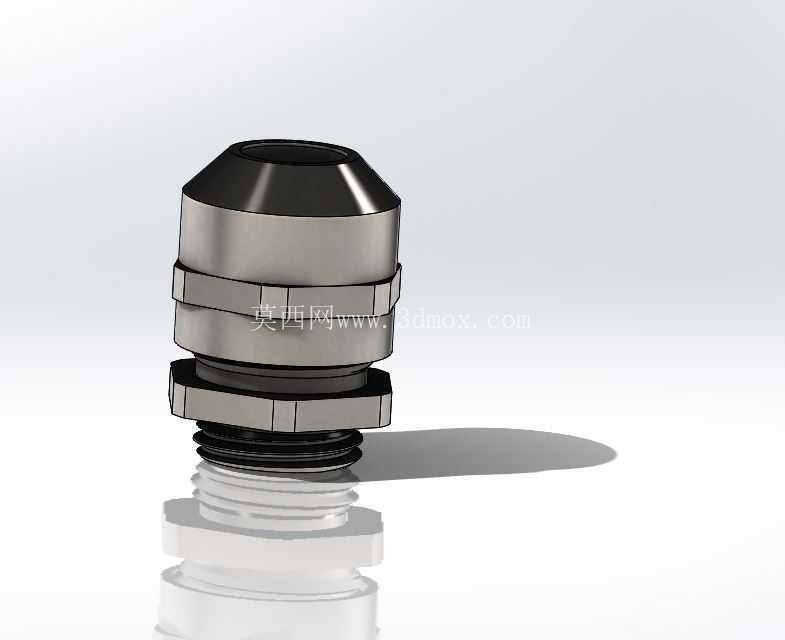

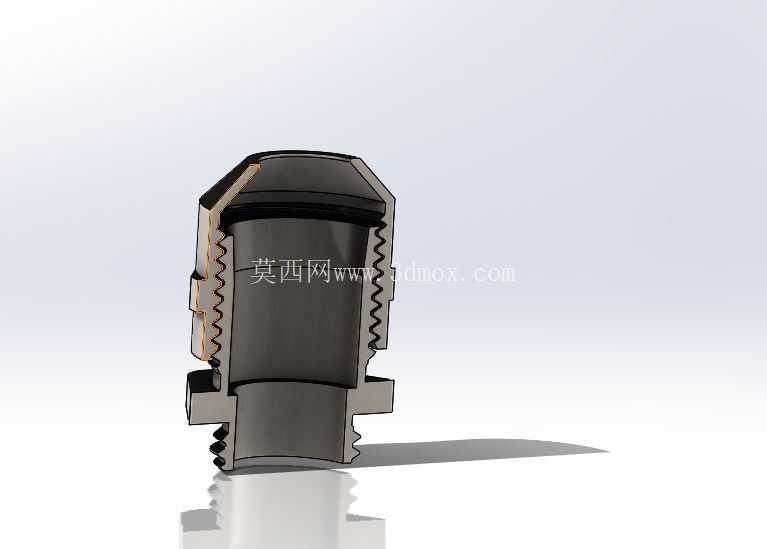

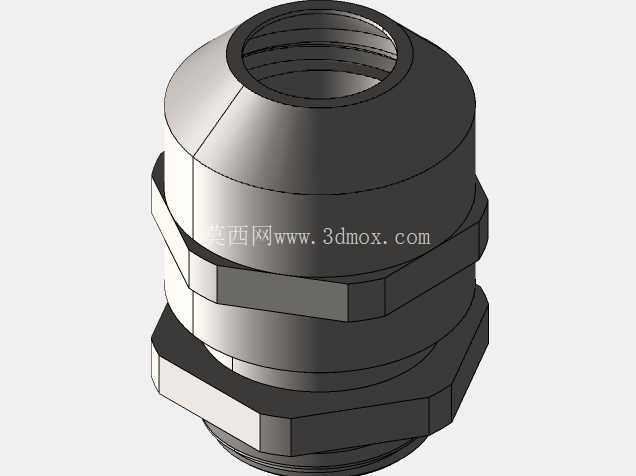

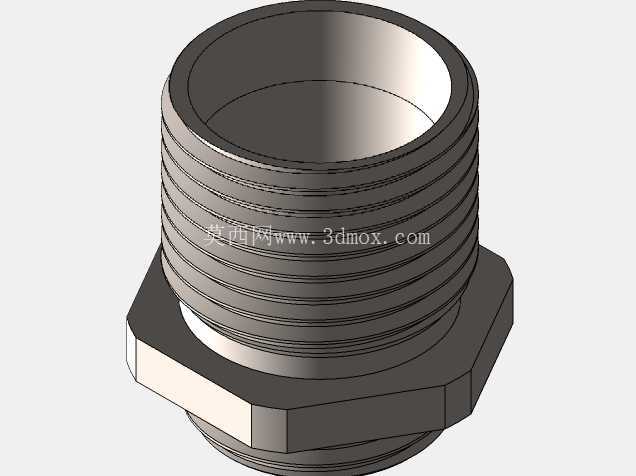

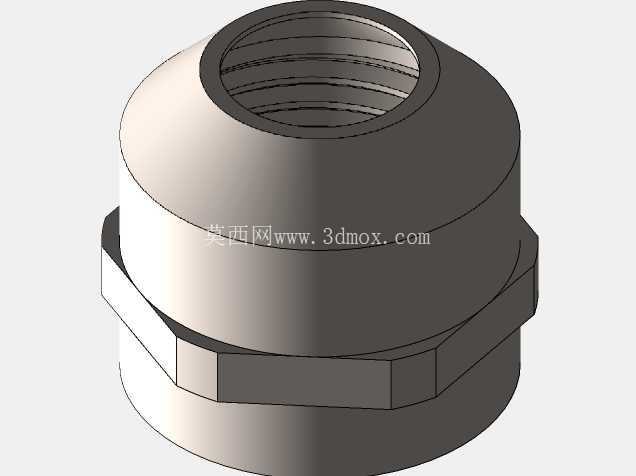

　　从设计思路上看，这款接头采用了分体式组合结构，整体分为带外螺纹的本体、中间锁紧螺母、端部压缩压帽三个主要金属零件，配合内部的弹性密封环组成完整结构。本体一端的M16外螺纹是标准公制细牙螺纹，适配市面上通用的M16穿板安装孔，安装时从舱体内部穿出，在舱体外壁用六角螺母锁紧固定，或者直接旋入预制的内螺纹安装孔，不需要额外定制安装位，互换性很强。本体中部设计有外六角结构，方便安装时用扳手卡住拧紧，避免旋紧过程中本体跟转。中间的锁紧螺母采用大六角外形，方便现场施工时用普通开口扳手或者活动扳手操作，不需要专用工具。端部的压帽设计为锥形收口结构，在旋紧过程中会均匀挤压内部的密封环，让密封环受力均匀，不会出现单侧挤压过度导致密封失效或者线缆被压变形的问题。

　　关于外形尺寸与安装边界，这款接头的穿线通径适配外径6-10mm的常规控制电缆、信号电缆，安装时需要在设备舱壁上预制直径16mm的穿线孔，螺纹有效啮合长度需要保证至少5牙，才能满足锁紧与密封的要求。接头整体外露长度在旋紧状态下约28mm，最大外圆直径为22mm，安装时需要预留足够的扳手操作空间，相邻两个同规格接头的中心距建议不小于30mm，避免扳手操作时出现干涉。接头的所有金属棱边都做了倒角处理，安装过程中不会划伤线缆外护套，也不会割伤施工人员的手部。内部密封环采用阶梯式内孔设计，可以适配一定线径范围内的线缆，不需要根据每一种线径单独更换密封件，减少了现场备件的种类。

　　在实际选型使用时，需要注意匹配线缆的实际外径，线缆外径过大会导致压帽无法旋紧，密封环不能完全包裹线缆，达不到密封和抗拉的效果；线缆外径过小则会出现密封间隙，无法起到防护作用。另外在安装时需要保证线缆穿过接头后保持自然居中，避免偏心安装导致密封环受力不均，长期使用后出现密封失效的问题。对于有屏蔽要求的应用场景，可以在接头内部增加金属屏蔽环，将线缆的屏蔽层压接在屏蔽环与接头本体之间，实现连续的屏蔽导通，提升线路的抗干扰能力。

　　这类金属电缆接头虽然是小型基础五金件，但在电气系统的可靠性设计中占据很重要的位置，很多现场设备的故障都是因为线缆接头密封失效，导致水汽、粉尘进入舱内引发短路、接触不良等问题，合理选型、正确安装的不锈钢压缩接头，可以大幅降低这类故障的发生概率，减少后期设备维护的工作量。
