工业车床设备外观结构三维设计

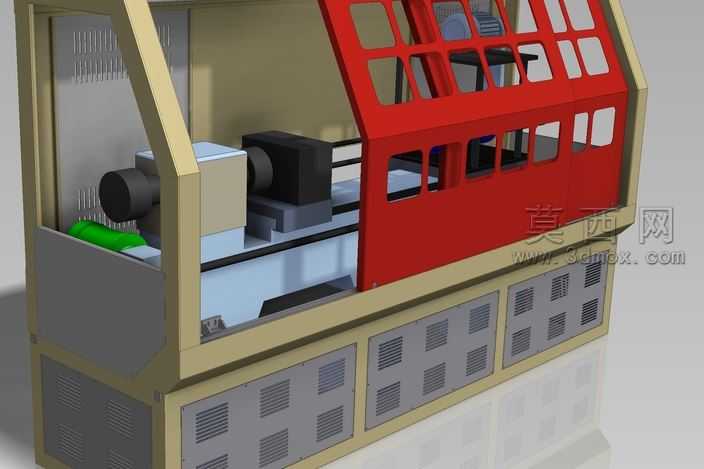

本作品为工业车床的三维外观与结构设计模型，建模阶段以真实卧式加工车床的功能布局为核心参考，通过三维建模软件完成全比例的结构还原。首先搭建设备的底部基座框架，基座采用多段式钣金拼接结构，表面设计有阵列式通风散热格栅，建模时对格栅的开孔尺寸、排布间距做了精准的参数化设定，保证基座既具备足够的结构支撑强度，又能满足内部电气、传动部件的散热需求。基座上方的加工舱区域，左侧设置主轴安装位，还原了主轴箱的块状结构与主轴伸出端的圆柱形态，中部预留了工件装夹与刀架移动的作业空间，对内部的导轨、拖板等核心传动部件的位置做了符合真实机床逻辑的排布。设备右侧的防护舱门采用醒目的红色钣金材质设计，舱门表面做了多组方形镂空观察窗，建模时对镂空的边框厚度、窗体的倾斜开合角度做了细致处理，既保证作业时可以清晰观察内部加工状态，又能通过防护结构阻挡加工碎屑、切削液飞溅，提升设备操作的安全性。舱门与基座的衔接处做了圆弧过渡的包边结构，还原了真实工业设备的钣金折弯工艺细节。材质渲染阶段，基座部分采用哑光浅灰的金属钣金材质，调整了材质的粗糙度参数模拟真实机床表面的喷涂质感；主轴箱等功能部件采用深灰与米白的撞色搭配，区分不同的功能模块；红色防护门采用饱和度适中的半哑光金属漆材质，添加了细微的颗粒质感模拟真实漆面的肌理效果；设备底部添加了柔和的反射效果，让整体模型的渲染表现更具真实感。整体设计遵循工业设备的实用优先原则，在还原车床核心功能结构的基础上，对外观的防护结构、人机交互的观察区域做了优化设计，模型的各部件结构独立可拆分，可用于设备展示、结构教学、外观方案验证等场景。
