SanternoMod.M0011型工业频率逆变器

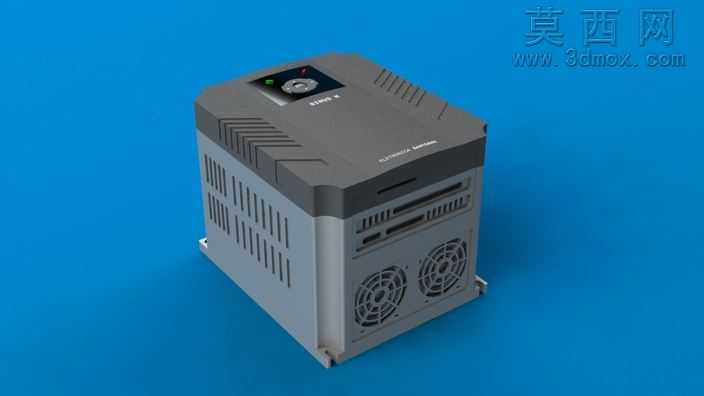

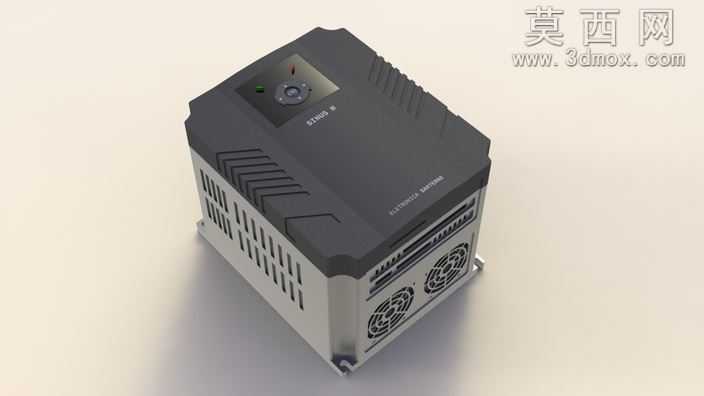

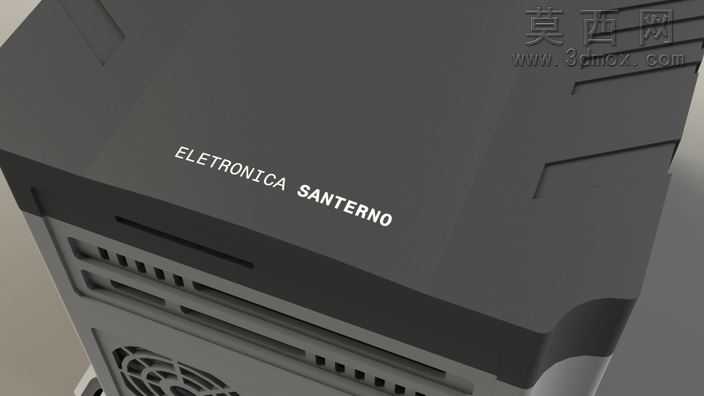

本款频率逆变器三维模型采用CATIA V5 R17完成全参数化建模，建模过程严格遵循工业电气设备的设计规范，完整还原了SanternoMod.M0011型号流转器的真实结构与外观细节。建模初期先梳理设备的整体尺寸基准，依据180×220×170mm的外形尺寸搭建主体骨架，将设备拆分为上盖操控区、中框壳体、下部散热腔体三个核心模块分别构建，各模块间预留精准的装配定位基准，保证整体装配公差控制在工业设计允许范围内。上盖部分采用一体化曲面建模，还原了顶部操控旋钮、状态指示灯的安装位细节，壳体表面的散热筋条采用阵列特征完成，筋条的间距、高度、倾斜角度完全匹配实物的散热结构设计，既还原外观特征也兼顾了结构合理性。中框壳体部分重点还原了侧面的通风栅格结构，栅格采用薄壁切除加线性阵列的方式制作，精准还原栅格的开孔密度与倾斜角度，保证通风路径的还原度；壳体边角处做了符合工业设备安全规范的圆角过渡处理，避免尖锐棱角的设计也在模型中完整体现。下部散热腔体部分，还原了双轴流风扇的安装结构，风扇扇叶、防护网罩都做了精细化建模，风扇安装位的固定孔位、周边的加强筋结构都逐一还原，保证散热模块的结构完整性。材质与渲染环节，上盖采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原工业塑料的磨砂质感；中框壳体采用银灰色金属烤漆材质，模拟金属壳体的表面质感；散热风扇部分采用黑色塑料加金属网的材质组合，渲染时打光采用工业产品展示常用的三点布光，主光突出设备的主体轮廓与顶部操控区细节，辅光打亮侧面通风栅格与下部散热风扇结构，补光消除暗部死黑，完整呈现设备的结构层次与材质差异。结构设计上，模型完整还原了设备内部元器件的安装空间预留，接线端子区、功率模块安装位、控制板安装位的空间尺寸都按照真实产品参数设置，7.5-9.2kW额定功率对应的内部元器件布局逻辑也在模型中有所体现，额定24A电流、最大36A电流对应的电气间隙预留也符合工业电气设计标准，整体模型可用于产品展示、结构校核、装配模拟等多种场景。
