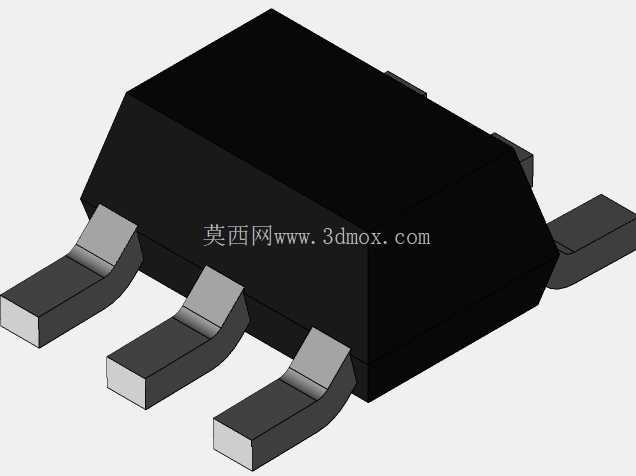

宽压输入DC-DC降压电源转换模块结构

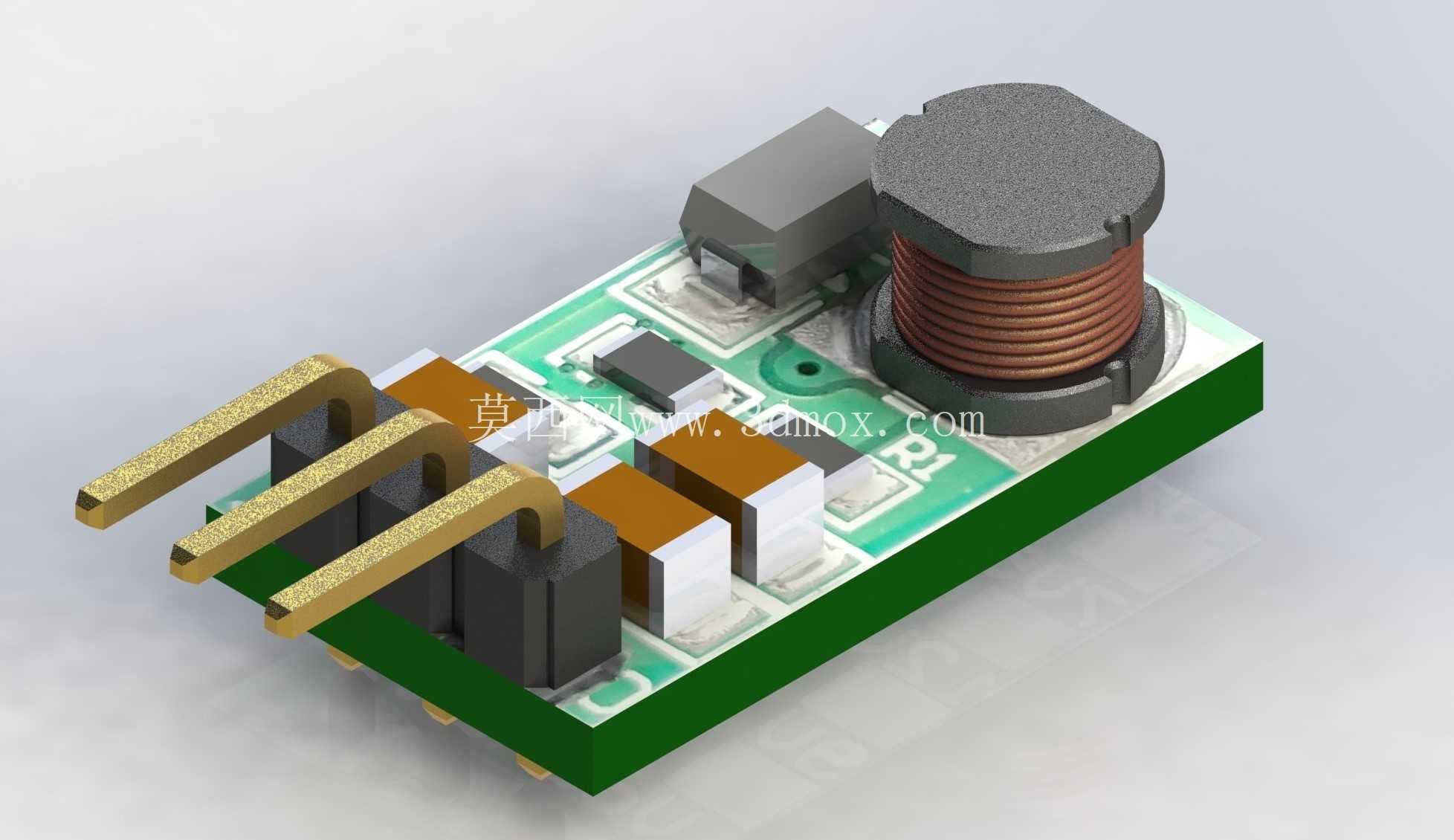

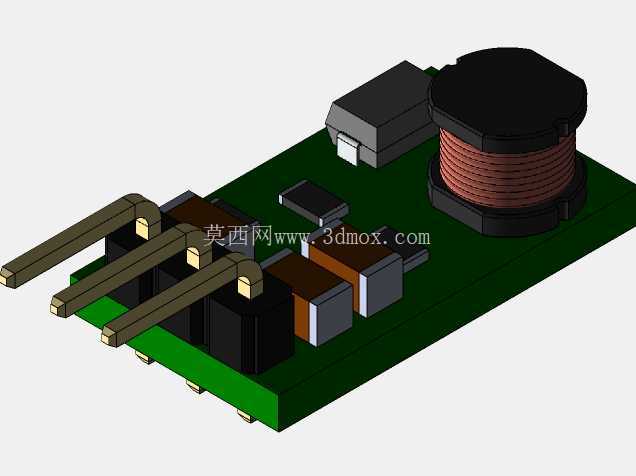

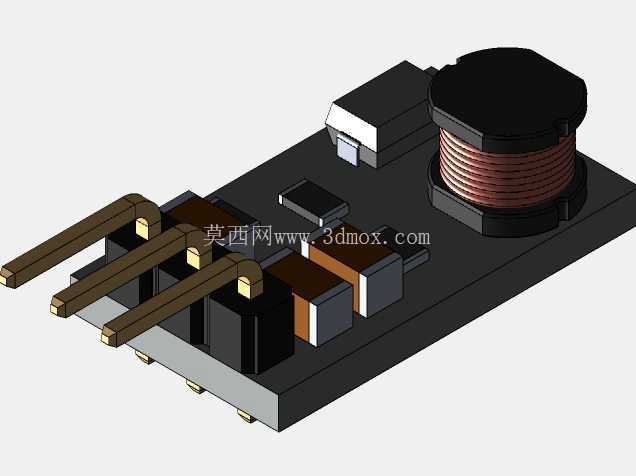

　　这款DC-DC降压转换模块的三维结构还原，完全贴合小功率嵌入式供电场景的实际选型需求，在做设备内部供电链路的结构排布时，这类模块的安装边界、元件高度、引脚间距都是结构工程师必须提前核对的核心参数，稍有偏差就会出现装配干涉、绝缘距离不足的问题。从实际应用场景来看，这类模块常被集成在工业传感器节点、小型物联网终端、车载后装电子、手持检测设备内部，用来把前端波动范围较大的直流输入，稳定转换成后端主控板、传感单元需要的3.3V或5V工作电压，1A的持续输出能力足够覆盖多数低功耗嵌入式系统的供电需求，不需要额外搭建分立的降压电路，能大幅缩短硬件开发的周期。

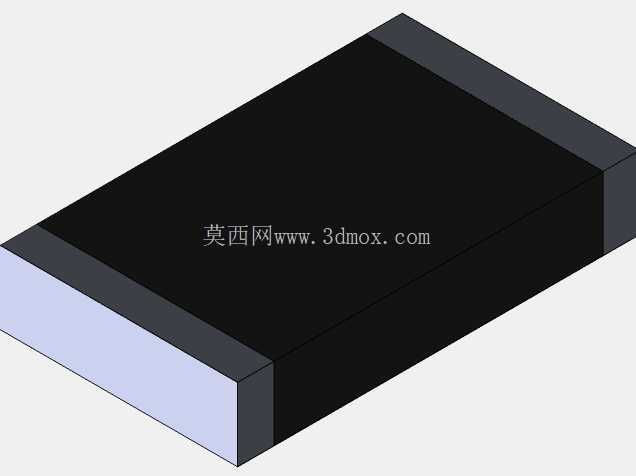

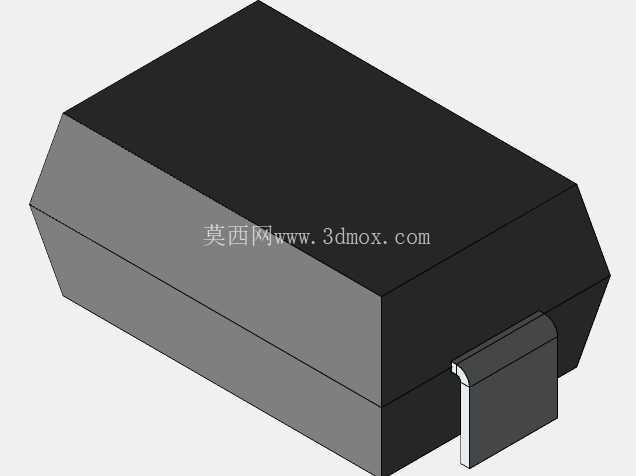

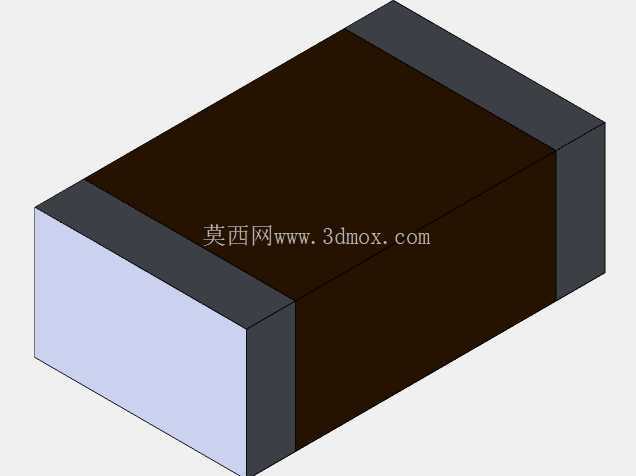

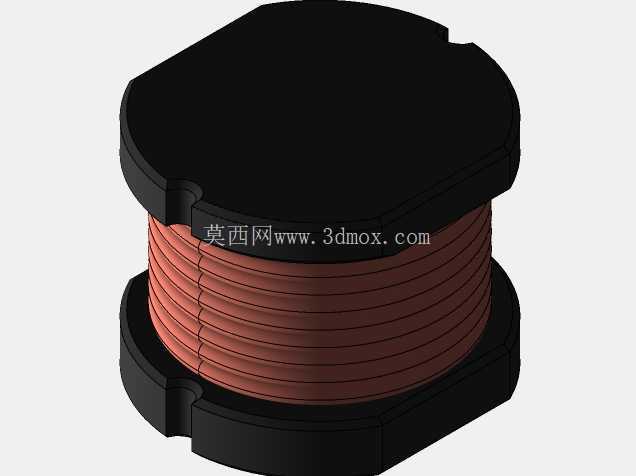

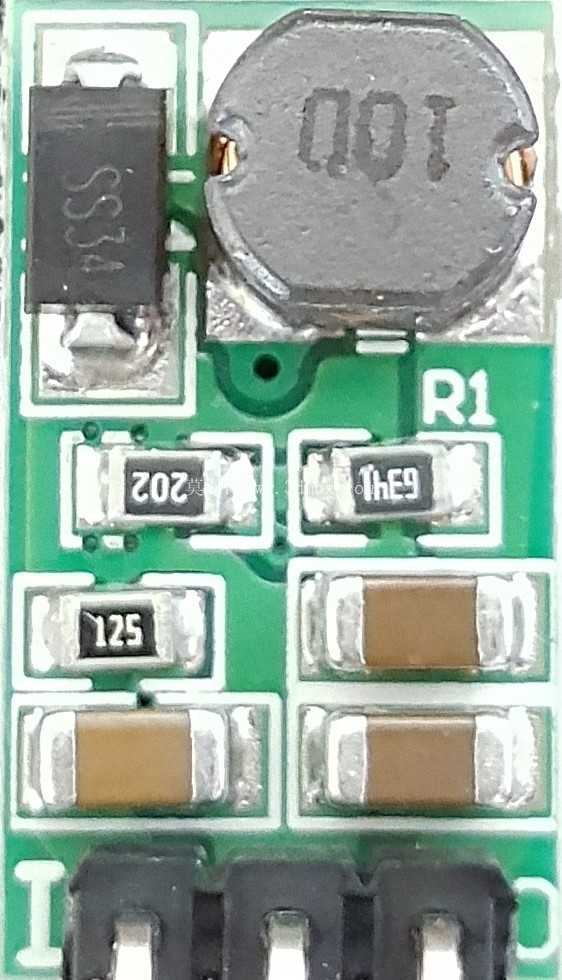

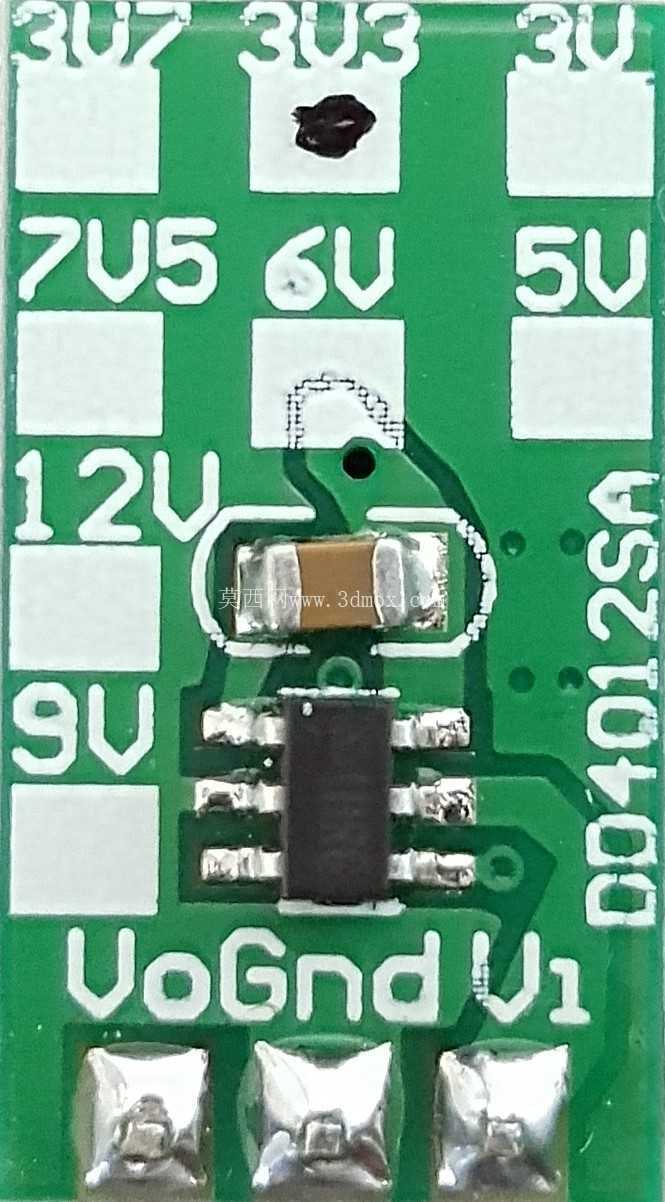

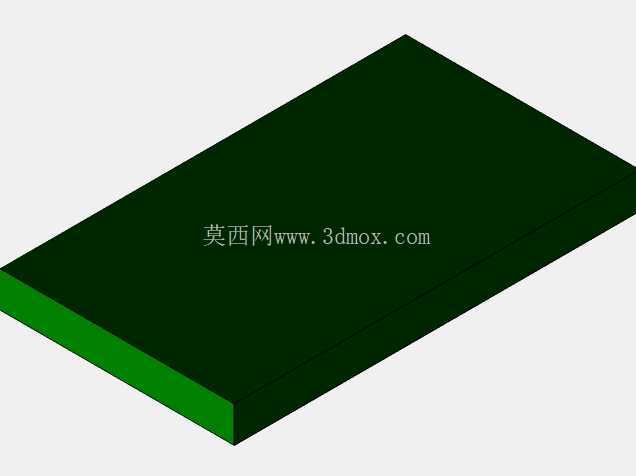

　　从结构设计的细节来看，模块采用FR-4环氧玻纤基板作为承载基底，基板边缘做了圆角处理，避免安装时剐蹭周边导线或结构件；板上最高的元件是屏蔽式功率电感，线圈部分采用多层漆包线绕制，外部包覆磁屏蔽罩，能有效降低开关电源工作时的电磁辐射，减少对周边模拟传感电路的信号干扰，电感的高度是整个模块的最高尺寸边界，在做设备内部腔体的高度预留时，必须以这个高度为基准，额外留出0.5mm以上的绝缘安全间隙，避免电感顶部和设备金属外壳接触造成短路。功率电感旁布置的是输入输出滤波电容，包含陶瓷贴片电容和电解电容组合，不同容值的电容搭配可以覆盖不同频段的纹波滤除需求，电容的排布紧贴功率回路，尽可能缩短高频电流的走线路径，降低线路上的寄生参数影响。板载的功率开关管、续流元件都布置在基板的散热路径上，工作时产生的热量可以通过基板铜箔快速扩散，避免局部热量堆积造成功耗降额。

　　模块的输入输出端采用直插式镀金排针作为连接接口，排针的引脚间距符合标准2.54mm排距规范，既可以直接焊接在主控电路板上作为板载供电单元，也可以搭配排座做成可插拔式结构，方便后期维护更换；排针的引脚做了加长镀金处理，焊接时的浸润性更好，长期在震动环境下使用也不容易出现虚焊脱落的问题。整个模块的外形尺寸紧凑，在排布设备内部结构时，不需要预留太大的安装空间，基板的四个角可以根据安装需求额外增加固定孔位，用铜柱或者螺丝直接固定在设备内部的安装柱上，也可以采用高温双面胶直接粘贴在光滑的结构内壁上，适配不同设备的安装条件。

　　在做三维建模的结构校核时，需要重点关注几个干涉风险点：首先是功率电感和周边元件的安全距离，电感工作时存在轻微的磁场外泄，和周边的霍尔传感器、磁敏元件要留出至少3mm的间距，避免磁场干扰传感器的测量精度；其次是排针引脚的伸出长度，要匹配焊接主板的板厚，避免引脚过长穿透主板造成背面线路短路；另外模块底部的焊接点高度也要纳入计算，在模块和安装面之间要留出0.3mm以上的间隙，避免焊点直接接触金属安装面造成短路。这类降压模块的结构设计充分考虑了小功率供电场景的通用性，没有多余的冗余结构，所有元件的排布都在兼顾电气性能的前提下尽可能压缩占用空间，对于做小型电子设备结构设计的工程师来说，直接调用这个成熟的三维模型，不需要再逐个测量元件尺寸、重新绘制PCB堆叠结构，就能快速完成设备内部的供电链路排布，提前排查装配阶段可能出现的干涉问题，大幅提升结构设计的效率，减少打样阶段的修改次数。
