挤奶机用衬板零件三维结构设计

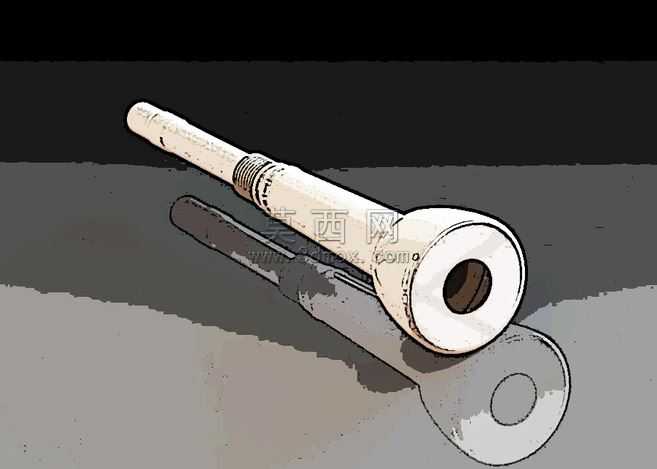

本模型为挤奶机配套使用的衬板零件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械零件设计的尺寸规范，对零件的每一处结构都做了精准的尺寸约束，确保模型可直接用于后续的工程图导出、装配干涉检查以及生产加工参考。从结构设计来看，该衬板整体为长轴类带端盘的构型，一端为扩口式圆盘端结构，该部位设计为内凹的沉孔形态，用于和挤奶机对应安装位实现定位贴合，保证安装后的同轴度与密封贴合度；长杆主体部分做了等径光杆设计，在靠近杆体中段的位置设置了外螺纹结构，用于实现零件在设备上的旋紧固定，螺纹段的牙型、螺距都按照通用机械螺纹标准进行建模，还原真实螺纹的啮合结构；杆体的末端设置了径向的通孔结构，用于穿装定位销或者连接管路，满足设备工作时的介质导通或者锁止定位需求。材质表现上，渲染阶段采用半透明的工程塑料材质进行效果呈现，调整了材质的透光率、粗糙度与折射参数，还原出聚砜类食品级工程塑料的视觉质感，这类材质具备耐磨损、耐消毒腐蚀、符合食品接触安全标准的特性，适配挤奶机的畜牧养殖作业使用场景。设计思路上，该衬板作为挤奶机的核心接触类配件，建模时充分考虑了零件的实际工况需求：扩口端的圆角过渡处理避免了应力集中，提升零件长期受交变载荷作用下的结构强度；长杆部分的同轴度约束保证零件安装后运转顺畅无偏摆；螺纹段与光杆段的退刀槽结构也做了精细化还原，符合机械加工的工艺要求，避免建模结构出现无法加工的工艺死角。整体模型的结构细节完整，各特征之间的拓扑关系清晰，没有出现破面、重叠面等建模问题，既可以用于挤奶机整机的虚拟装配验证，也可以作为同类衬板零件设计的参考模板，帮助设计人员快速调整尺寸参数生成适配不同型号设备的衬板结构，缩短同类零件的研发设计周期，同时渲染后的效果也可用于产品配件的展示说明，直观呈现零件的外观形态与结构特点。
