机床用工件夹紧工装结构设计

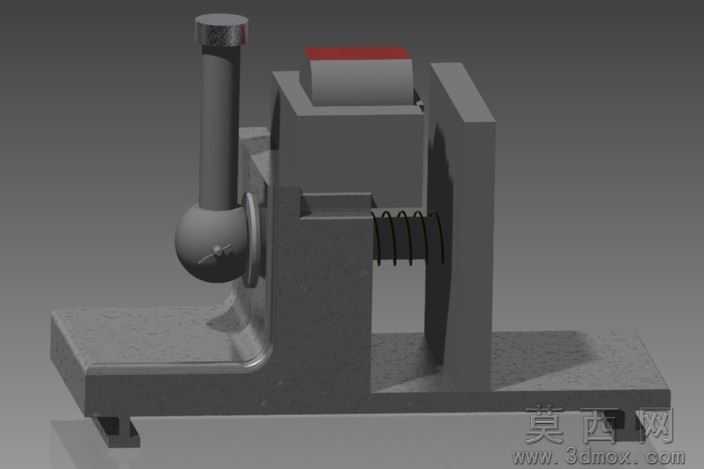

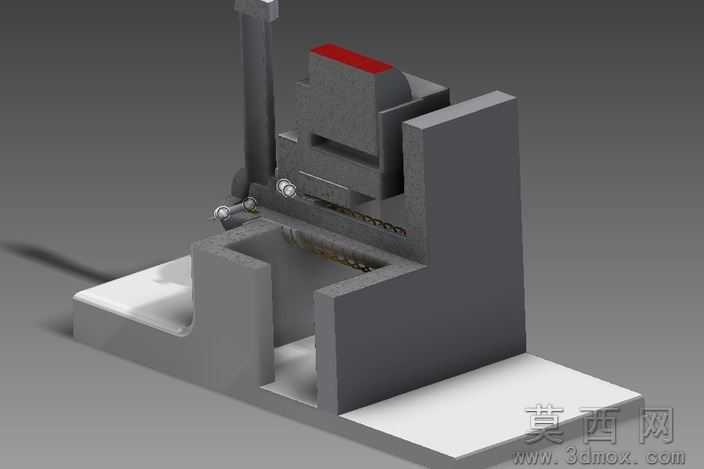

本模型为机床配套的工件夹紧工装结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械加工工装的设计规范，对各组成部件的配合公差、装配关系进行了精准还原，可直接用于工装结构验证、加工工艺参考以及教学演示场景。模型整体采用立式下压夹紧的结构布局，主体包含L型安装基座、滑动压合组件、导向定位结构、传动调节部件四个核心部分，基座部分设计有平整的安装底面与工件承托槽，可直接固定在机床工作台面上，承托槽的尺寸经过参数化校准，能够适配对应规格的待加工工件，保证工件放置时的初始定位精度。滑动压合组件采用硬质合金材质模拟，压合面设计有防滑纹理结构，可在夹紧过程中增大与工件表面的摩擦力，避免加工过程中工件出现移位、打滑的问题，压头顶部设置有红色标识块，用于直观指示压合行程的极限位置，方便操作人员快速判断夹紧状态。导向定位结构采用双侧平行导轨设计，与压合组件的滑动槽做精准配合，保证压合动作始终保持垂直向下的运动轨迹，避免压合过程中出现偏载、压歪工件的情况，导轨与滑动部件的配合间隙按照实际工装的装配公差进行设置，还原真实的滑动阻尼感。传动调节部件采用螺旋进给的传动方式，通过侧面的调节手柄即可控制压头的升降行程，操作力矩经过优化设计，操作人员无需借助额外工具即可完成工件的夹紧与松脱操作，传动部件处设计有防尘挡片结构，可阻挡加工过程中产生的切屑进入传动缝隙，延长工装的使用寿命。渲染阶段采用工业级灰调材质搭配金属哑光质感，对基座、压头、传动部件分别赋予不同的材质表现，基座采用铸铁哑光材质还原床身类部件的厚重质感，压头与传动件采用亮面金属材质突出加工件的精密感，通过三点布光的渲染方式突出结构的层次感，将各部件的装配关系、活动结构清晰展现，方便使用者快速理解工装的工作原理与操作方式。设计过程中充分考虑了工装的实用性与通用性，在保证夹紧力满足机床切削加工要求的前提下，尽可能简化了结构组成，减少了易损部件的数量，降低后续的维护成本，整体结构紧凑无冗余设计，安装占用空间小，可适配多数中小型机床的工作台安装尺寸。
