线圈插入工装模具结构三维设计

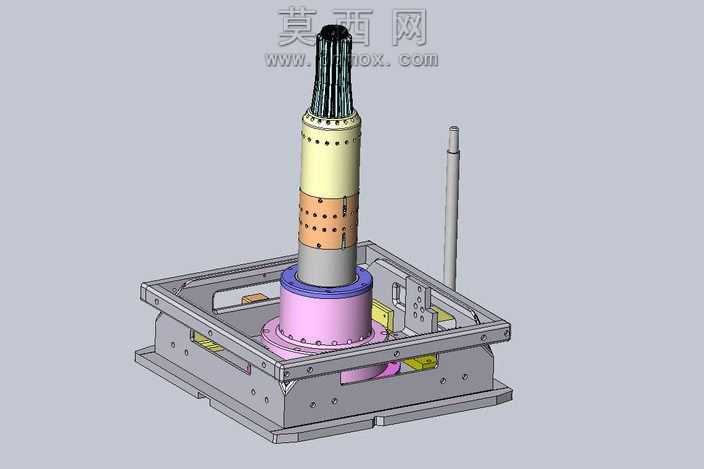

本作品为线圈插入工序专用的工装模具三维设计成果，整体采用自下而上的建模思路完成全参数化构建，首先完成底部基座的框架结构建模，基座采用带加强筋的板式焊接结构设计，在建模阶段对基座的安装定位孔、侧边导向槽、承托台面的平面度公差预留了合理的工艺余量，基座表面赋予喷砂碳钢的哑光金属材质，还原实际加工后的金属质感。中部的定位承托结构采用分层式设计，最下层的粉色定位套与基座台面采用止口配合定位，建模时严格控制配合面的公差带，保证装配后的同轴度要求；中间的灰色过渡段设置有多组均匀分布的定位销孔，用于适配不同规格线圈的定位需求，表面赋予硬质阳极氧化铝合金材质，呈现细腻的磨砂金属质感；上部的米黄色导向柱为核心的插入导向结构，柱身开设多排均匀分布的透气小孔，避免线圈插入过程中形成密闭气腔造成装配阻力过大，导向柱顶端的黑色导入段设计有1:50的锥度导向面，能够快速引导线圈顺利套入，降低装配对位的难度。侧边独立设置的细长导向杆采用不锈钢材质建模，表面赋予抛光金属的亮面质感，用于配套压装机构的下行导向，保证压装过程的垂直度。整体装配完成后通过软件的干涉检查功能验证了所有零部件之间无运动干涉，各活动部件的行程预留充足，同时对整体结构做了渲染优化，不同功能的零部件采用差异化的配色区分，便于直观识别各部分的功能属性。设计过程中充分考虑了模具的拆装便捷性，所有连接部位均采用标准紧固件连接，易磨损的导向部位设计为可更换的镶件结构，能够有效延长模具的整体使用寿命，适配自动化生产线中线圈自动插入装配的工位使用需求，结构设计紧凑合理，定位精度满足精密线圈装配的公差要求。
