双腔注塑模具结构三维设计作品

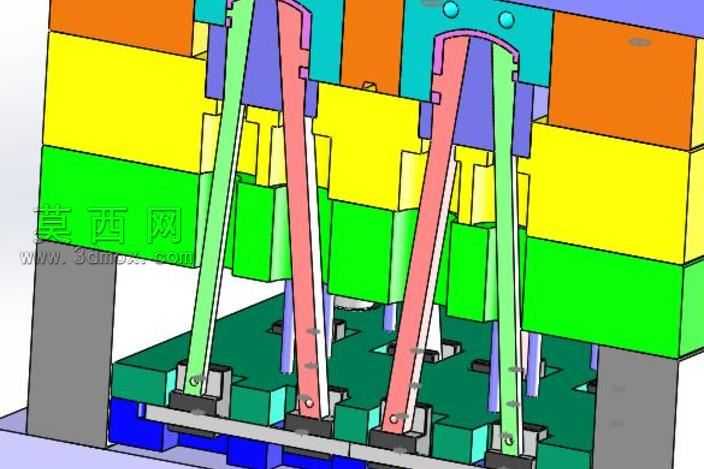

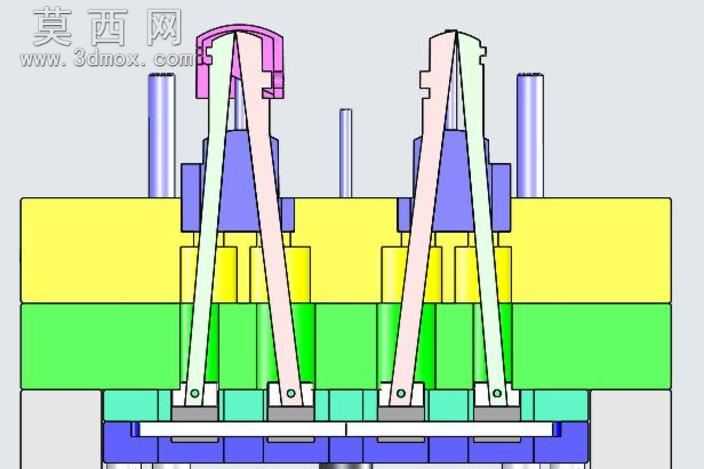

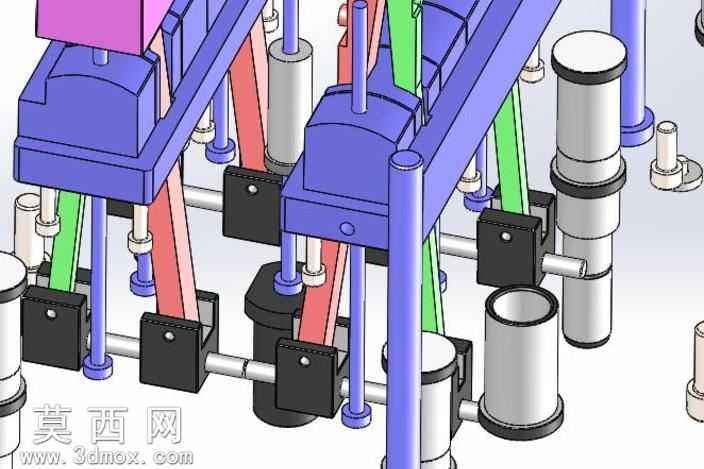

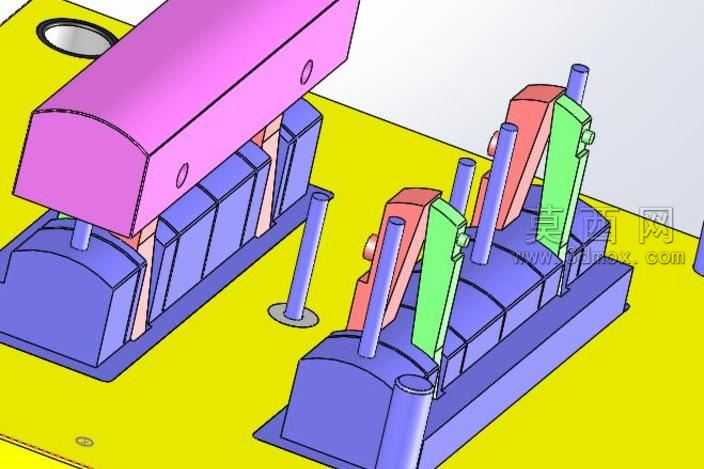

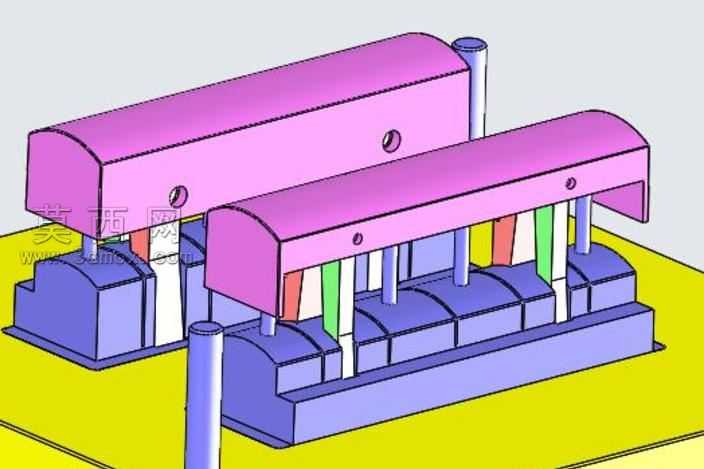

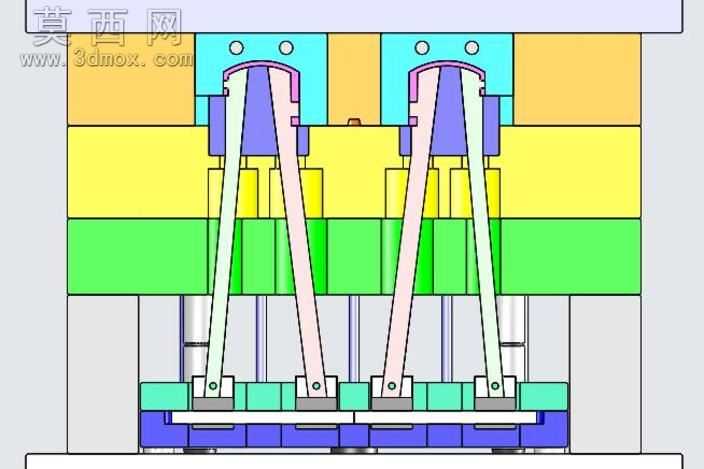

本作品为双腔式注塑成型模具的三维结构设计，建模过程中严格遵循注塑模具的设计规范，先完成整体模架的基准搭建，依次定位定模座板、定模板、动模板、动模座板等基础模架组件，保证各板件的平行度与同轴度符合装配要求。在型腔设计环节，针对双腔并排布局的特点，对称布置两个成型型腔，合理规划分流道与浇口的位置，确保注塑过程中熔料能够同时均匀填充两个型腔，避免出现填充不均、飞边或缺料的成型缺陷。模型完整还原了模具的导向机构，导柱与导套的配合位置做了精准的公差预留设计，保证模具开合模过程中的运动精度，避免出现错位卡模的问题。顶出机构部分，按照双腔制品的脱模受力特点，均匀布置顶杆位置，确保顶出过程中制品受力均匀，不会出现顶白、变形等脱模损伤。在外观渲染与材质赋予环节，将定模侧的型腔护罩部分赋予紫红色哑光塑料材质，模架基体部分赋予蓝紫色金属烤漆材质，成型区域的镶件根据功能不同分别赋予不同的金属材质区分，流道与顶杆等标准件赋予亮面金属材质，底座部分赋予明黄色工程塑料材质，通过不同材质的区分清晰展现模具各组件的功能分区，让整体结构层次分明。设计过程中充分考虑了模具的实际加工可行性，各组件的拆分符合机加工与装配的工艺要求，没有出现无法加工的倒扣或薄壁结构，同时兼顾了模具的冷却水路布置空间，在型腔与模板之间预留了足够的水路安装位置，保证注塑生产过程中的冷却效率，缩短成型周期。整体模型的装配关系完整，各活动组件的运动行程符合注塑机的开合模参数要求，能够直观展现双腔注塑模具的完整工作原理，可作为注塑模具结构学习、教学演示的参考案例，也可用于同类模具设计的方案参考。
