弹簧式法兰连接安全阀三维结构设计

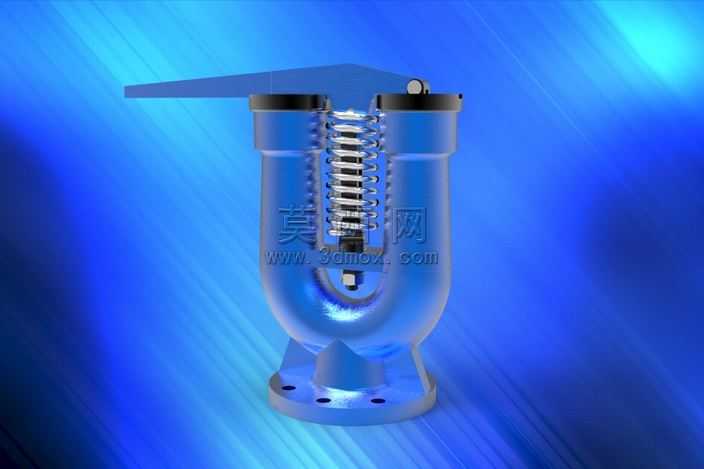

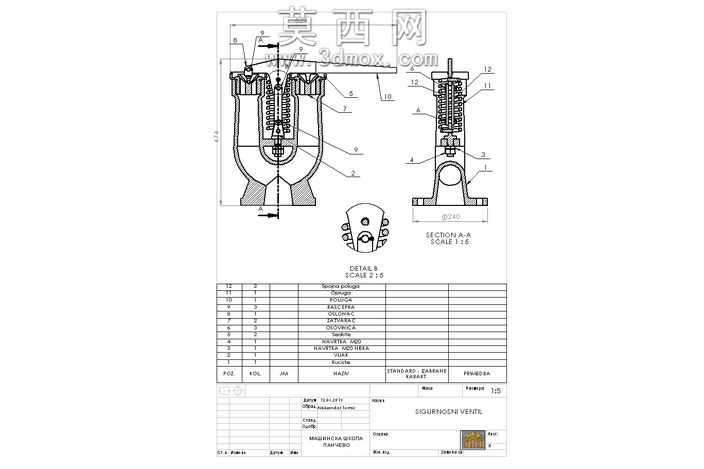

本作品为弹簧式法兰连接安全阀的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循安全阀的实际工作原理与尺寸规范进行特征绘制。首先从阀体基座开始建模，通过拉伸、切除、圆角等基础特征构建出带法兰安装孔的下阀体结构，法兰盘上的安装孔采用圆周阵列方式生成，保证孔位的同轴度与分布精度，阀体内部的流道曲面通过放样、扫描特征完成，确保流道过渡平滑无突兀折角，符合介质流通的流体力学要求。中部的弹簧组件是该安全阀的核心功能部件，建模时先绘制弹簧的螺旋线路径，通过扫描特征生成等节距的圆柱螺旋弹簧，再搭配上下弹簧座、阀瓣、阀杆零件完成装配约束，阀杆与弹簧座采用同轴心配合，保证弹簧受压时的运动轨迹与阀体中心线重合，避免出现卡滞偏移问题。顶部的扳动手柄通过拉伸与切除特征构建，与阀杆顶端采用刚性连接约束，模拟手动泄压的操作结构。渲染阶段采用蓝色金属漆材质赋予阀体外壳，调整材质的粗糙度与金属度参数，还原铸钢阀门经喷漆处理后的真实质感，弹簧部分采用抛光不锈钢材质，设置高反光度参数突出金属零件的光洁特性，法兰密封面设置细微的纹理贴图，模拟机加工后的表面纹路。场景搭建时采用渐变蓝色科技感背景，搭配三点布光方案，主光源从侧上方打亮阀体主体，补光弱化暗部死黑区域，轮廓光勾勒阀体边缘提升立体感，最终渲染出的效果图清晰展现了安全阀的整体外观与内部核心结构。设计过程中重点考量了零件间的装配干涉问题，通过软件的干涉检查功能逐一排查配合间隙，保证所有活动部件在启闭行程内无碰撞干涉，同时对关键受力部位做了结构加强处理，比如阀体与法兰的衔接处增加过渡圆角，降低应力集中风险，整体模型结构完整，装配关系准确，可用于阀门结构教学、产品展示以及后续的工程图导出参考。
