气动蝶阀概念结构三维设计作品

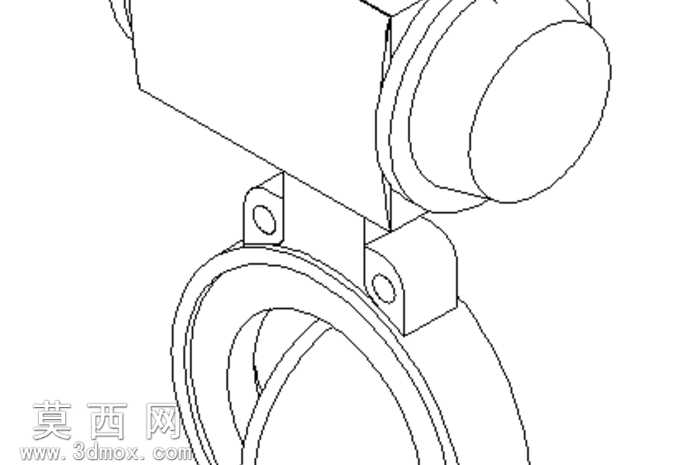

本作品为气动蝶阀的概念性三维设计模型，整体建模过程围绕气动执行机构与蝶阀阀体的组合结构展开，采用三维建模软件完成基础形体搭建，建模阶段优先还原气动蝶阀的核心结构逻辑，未做过度精细化的细节雕琢，保留概念设计阶段的简洁特征。建模时首先拆分两大核心模块，上部为气动驱动执行单元，采用近似柱体的一体化造型，还原气动执行器的外部轮廓与连接端结构，预留出与下部阀体对接的装配接口，保证上下部件的装配对位逻辑符合实际气动蝶阀的结构规范；下部为蝶阀阀体主体，采用对夹式蝶阀的经典环形阀体结构，建模时精准控制环形流道的同轴度，还原阀板的旋转安装位，体现蝶阀通过阀板旋转实现通断与流量调节的核心功能结构。渲染阶段采用哑光金属材质模拟工业阀门的铸铁或铸钢基体质感，未添加多余的表面装饰纹理，以黑底纯色背景突出模型本身的结构轮廓，光影采用柔和的侧上方打光，清晰呈现部件之间的衔接关系与形体转折，避免过度光影效果干扰结构表达。材质设置上区分了执行器外壳与阀体的细微质感差异，执行器部分质感稍显细腻，阀体部分保留铸造件的哑光厚重感，符合两类部件实际生产的材质特性。设计思路上以概念验证为核心目标，重点呈现气动蝶阀的整体装配关系与核心功能结构，省略了螺栓、密封件、铭牌等非核心细小零件，既保证模型能够清晰传递气动蝶阀的整体形态与工作原理，也控制了模型的体量，适合用于方案展示、原理讲解等场景。模型的结构比例参考常规气动对夹蝶阀的尺寸比例进行设置，执行器与阀体的尺寸匹配符合行业常规设计规范，虽为概念模型但结构逻辑具备实际参考价值，能够直观展现气动驱动方式与蝶阀阀体结合的整体形态，帮助观看者快速理解这类阀门的组成结构与大致外形特征。
