球磨式切削插入加工刀具三维结构

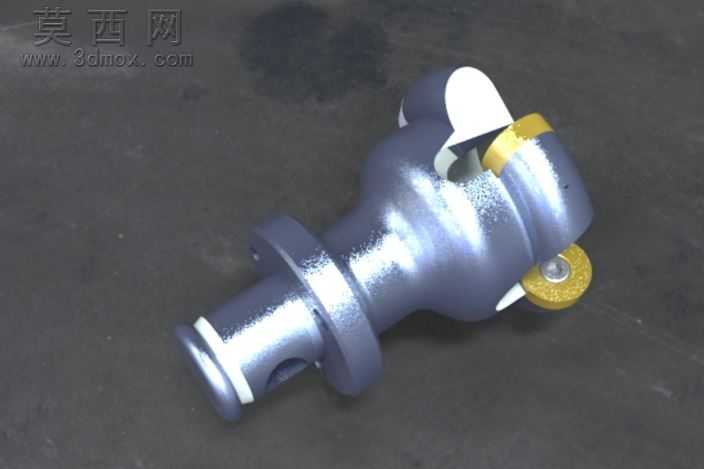

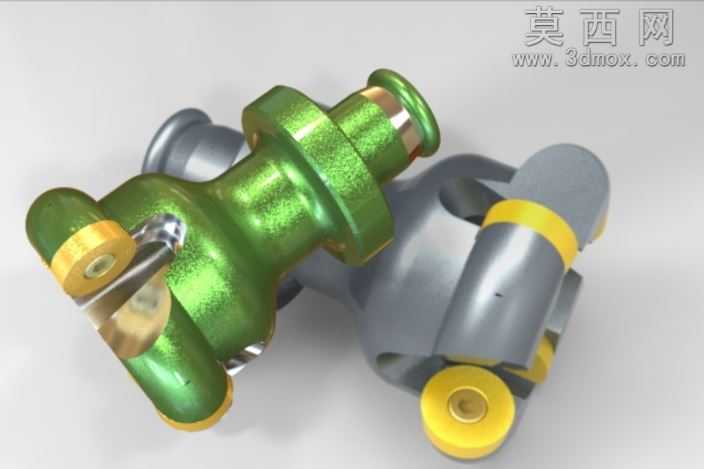

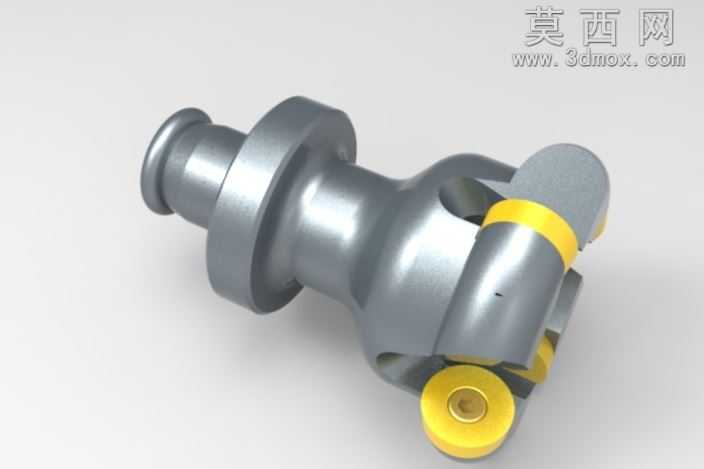

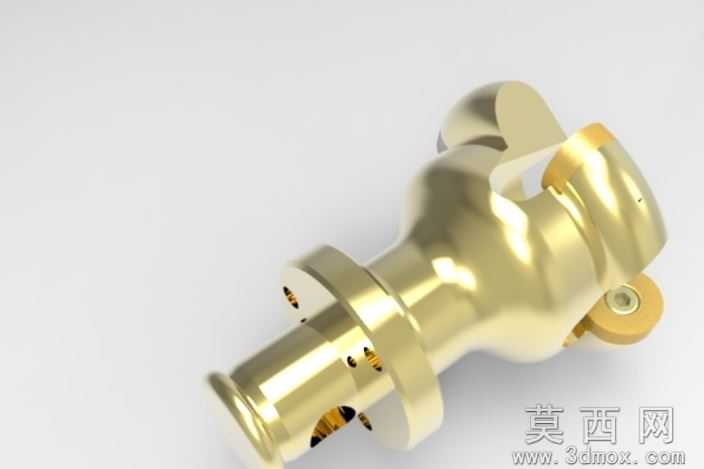

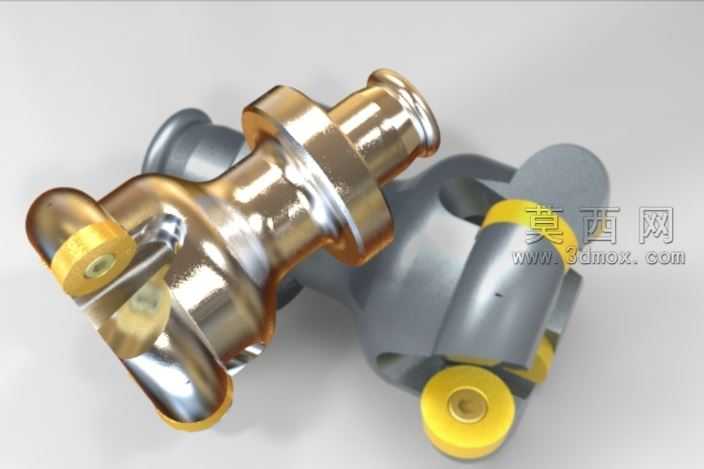

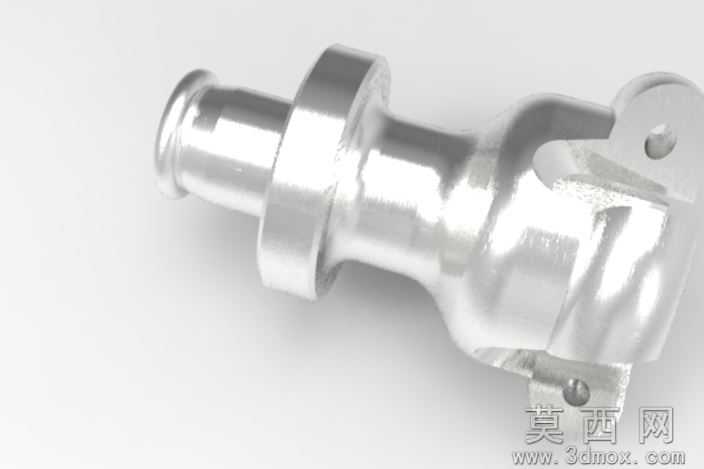

本模型为球磨式切削插入加工刀具，建模过程以机械加工刀具的实际功能结构为核心逻辑展开，首先通过回转体特征构建刀具的主体装夹柄部，依次完成柄部的定位轴肩、装夹卡槽的结构绘制，保证柄部尺寸符合常规机床装夹的公差匹配要求，确保模型可直接用于加工场景的装配模拟。在切削工作端的建模环节，针对球磨加工的特殊作业需求，精准控制切削端的轮廓半径，使其球头半径严格匹配刀具直径的一半比例，还原球磨刀具可加工凹凸三维曲面的结构特性；同时对刀片嵌装结构进行细化建模，还原硬质合金刀片的插入式装配槽位，清晰呈现刀体与刀片的嵌合定位结构，区别于传统一体成型刀具的结构设计，准确还原插入式刀具可更换切削端头的结构特点。材质渲染阶段，对刀体主体赋予金属镀铬材质，调整材质的反射参数与粗糙度，还原高速钢刀体经过表面处理后的金属光泽与细腻磨砂质感；对切削端的硬质合金刀片部分，赋予硬质合金特有的偏暖金属材质，添加细微的颗粒质感表现合金材质的晶粒特性，对刀片的切削刃部分做高光处理，突出刃口的锋利度；对装夹定位的轴肩端面做轻微的磨损质感处理，模拟刀具实际装夹使用后的真实状态，提升模型渲染的真实感。结构设计上充分考虑刀具的实际使用逻辑，柄部的卡槽结构用于传递机床主轴的扭矩，轴肩结构用于装夹时的轴向定位，工作端的刀片嵌槽设置了定位挡边，保证刀片安装后不会在切削过程中发生位移，球头端的切削刃排布适配曲面加工的走刀路径，可完成平面、凹凸曲面的精加工与超精加工工序，模型的每一处结构都对应实际加工中的功能需求，无冗余设计结构，整体建模精度可用于刀具结构教学、加工工艺模拟、装配干涉检查等场景，完整还原了插入式球磨刀具的结构特点与功能特性。
