AutoCAD标准A3工程图标题栏模板

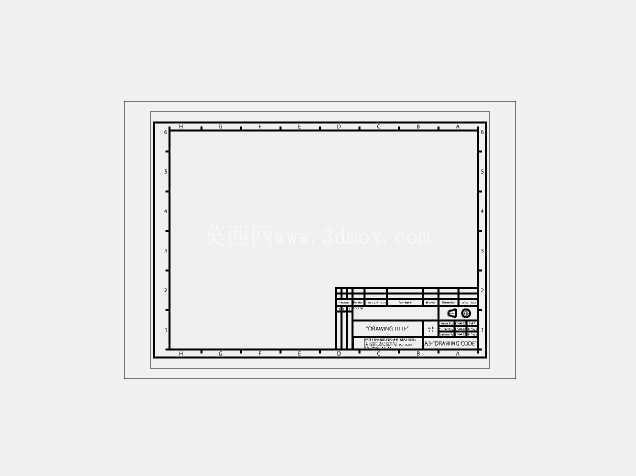

　　在机械设计、工业工程制图的全流程里，标准图幅的标题栏是整套技术文档不可或缺的组成部分，它承担着图纸信息标注、版本追溯、权属标识、加工信息归集的核心作用，是连接设计端、工艺端、生产端、质检端的信息交互载体。这套A3幅面的礼仪栏（即工程图标题栏），严格遵循国内机械制图的通用规范布局，适配AutoCAD平台的绘图环境，可直接嵌入A3横向图框的右下角位置，和图框的边界线完全对齐，不会出现超出打印范围、和装订区域重叠的问题。

　　从实际应用场景来看，这类标题栏广泛覆盖零部件加工图、装配总图、管路原理图、气动液压回路图等各类工程图纸的绘制需求，不管是阀门类零部件的生产出图，还是仪器仪表、工装夹具的设计文档归档，都可以直接调用这套模板，不需要每次重复绘制边框、分区栏位，能大幅减少制图环节的重复劳动，统一团队内部的图纸输出规范，避免不同设计人员绘制的标题栏尺寸不一、栏位缺失，导致生产端读图时出现信息遗漏。

　　从设计思路上，这套标题栏采用分层栏位布局，右下角的核心区域预留了图样名称、图样代号、材料标记、比例、重量、共张第张的标准栏位，上方延伸的分区可根据企业自身需求，添加设计、校对、审核、工艺、标准化、批准的签字栏位，以及版本标记、更改记录区域，完全覆盖ISO及国内机械制图标准对标题栏的信息承载要求。外形尺寸上，整套标题栏的宽度与A3图框的内框右下角宽度匹配，高度控制在标准规范要求的范围内，不会占用过多的图纸绘图区域，左侧和上方的分隔线采用标准粗实线绘制，内部分隔线采用细实线，线宽层级清晰，打印输出时不会出现线条糊化、栏位边界不清的问题。

　　安装边界层面，标题栏的右侧边与A3图框的右侧内边完全重合，下侧边与图框的下侧边内边重合，左侧预留的延伸区域可根据企业的图号编码规则、特殊信息标注需求做横向扩展，不会破坏整体图幅的布局平衡。在实际生产流程里，规范的标题栏能让车间加工人员在拿到图纸的第一时间，快速定位零件的材料、加工比例、版本号等核心信息，避免因为标题栏信息缺失导致的加工错误，比如错用材料、按旧版本图纸加工等常见生产问题。对于三维建模转工程图的工作流来说，这套标题栏可以直接做成AutoCAD的块文件，在导出二维工程图时直接插入到指定位置，和模型的属性信息做关联映射，实现图样名称、材料、重量等信息的自动填充，进一步提升制图效率，减少人工填写的错误率。栏位的尺寸间距经过反复校准，每个信息栏的宽度都适配常规的打印字体大小，不会出现文字溢出栏位、字间距过密难以辨认的问题，即使是缩印到A4幅面，标题栏上的文字依然可以清晰辨识，满足车间现场快速读图的需求。
