异形传动端盖二维工程练习图

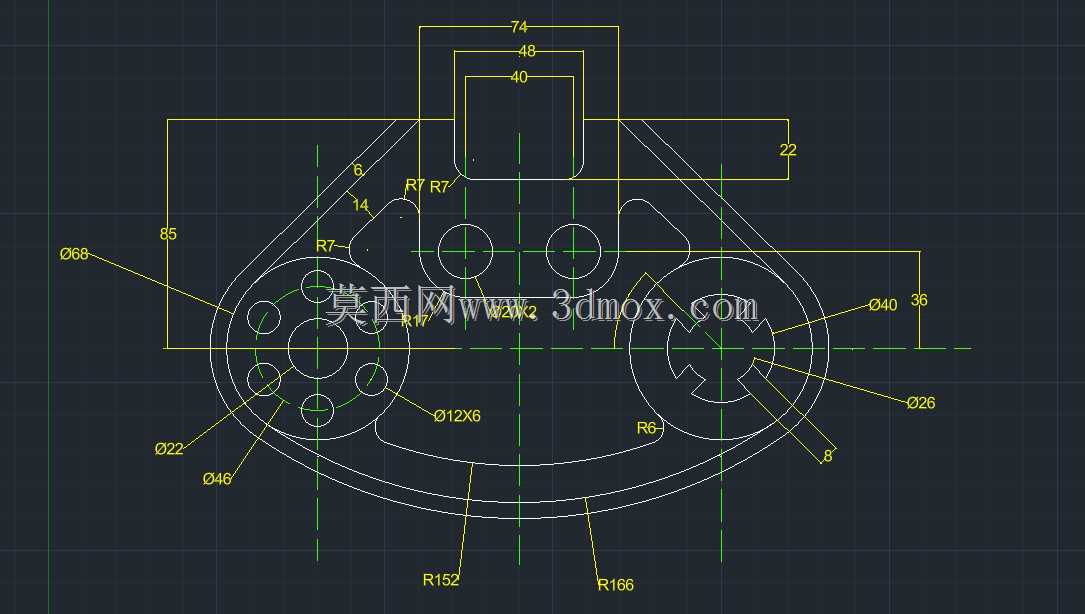

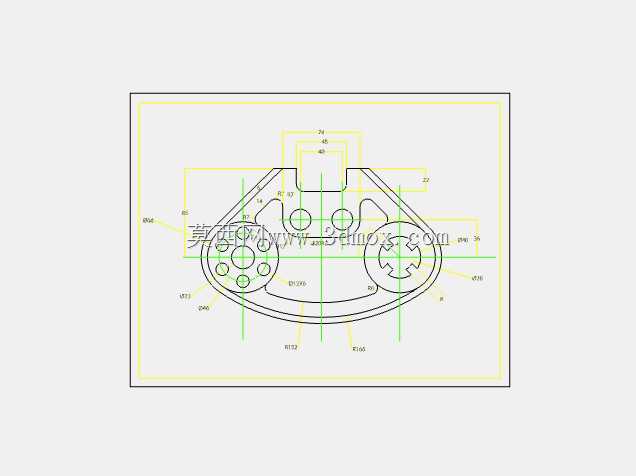

　　这张二维工程图呈现的是一款异形轮廓传动端盖类零件的完整尺寸标注方案，在车间测绘、非标传动机构改造以及机械制图实训场景中都有很强的参考价值。零件整体采用左右非对称布局，底部由两段大半径圆弧R152、R166顺滑衔接构成外轮廓底边，左侧布置多组同心圆安装孔位，右侧集成带键槽的轴孔配合结构，顶部延伸出矩形接线或安装凸台，整体轮廓兼顾了传动避让、安装固定与外部管线对接的多重需求。从实际设备用途来看，这类端盖常应用在小型减速箱、稳压传动单元或者轻工自动化设备的动力输出侧，一方面为内部轴承、齿轮组提供轴向定位与端面防护，阻挡粉尘、切削液侵入传动腔，另一方面通过端面上的多组孔位完成与箱体、外接执行构件的锁附固定，

　　右侧带键槽的开孔直接穿过动力输出轴，依靠键连接传递扭矩，避免轴与端盖孔之间出现相对转动。设计思路上，绘图时先以两条正交中心线作为全图定位基准，左侧同心圆组的圆心、右侧轴孔圆心都落在水平中心线上，保证两侧传动位的同轴度公差基准统一；顶部凸台的对称线与竖直中心线重合，让上下方向的安装受力对称分布。轮廓过渡处大量采用R7、R14这类小圆弧做圆角处理，既避免机加工时尖角处产生应力集中，也防止装配过程中锐边划伤操作人员或密封线缆。尺寸标注层面，图中完整给出了各段圆弧半径、不同孔位的直径参数，包括均布小孔012X6、轴孔040、定位孔022、026、046，以及顶部凸台的长宽尺寸74、48、40，侧边定位尺寸22、36、68，所有定形、

　　定位尺寸沿轮廓周边排布，加工时钳工划线、车床镗孔、铣床铣削凸台都可以直接读取对应数值，不需要二次换算。安装边界方面，零件整体横向跨度由68等外伸尺寸限定，竖直方向总高度从底部圆弧最低点到顶部凸台顶面，预留出周边螺栓锁附的操作空间，布置在设备箱体侧面时，不会和相邻的管线、支架发生干涉；左侧多组小孔围绕中心轴承位环形分布，可适配不同孔距的标准轴承端盖安装规格，右侧键槽的宽度尺寸8明确标注，和输出轴的键槽尺寸匹配后，可实现扭矩的稳定传递。在建模实操中，先按照中心线定位绘制左右两个核心圆心，先画出底部两段大圆弧构成主体外边界，再依次补全左侧各层同心圆、右侧带键槽的轴孔轮廓，最后绘制顶部矩形凸台与各处过渡圆角，完成草图后拉伸即可得到实体零件，

　　后续还可基于这个二维图生成工程图的公差标注、粗糙度标注，直接用于小批量零件的加工出图。这类练习图把圆弧连接、孔位标注、键槽绘制、基准对齐这些制图核心要点整合在同一个零件里，不管是用于制图教学演示，还是作为非标端盖设计的轮廓参考，都能清晰展现盘类传动零件的完整表达逻辑。
