摩托车排气系统配套隔热罩结构设计

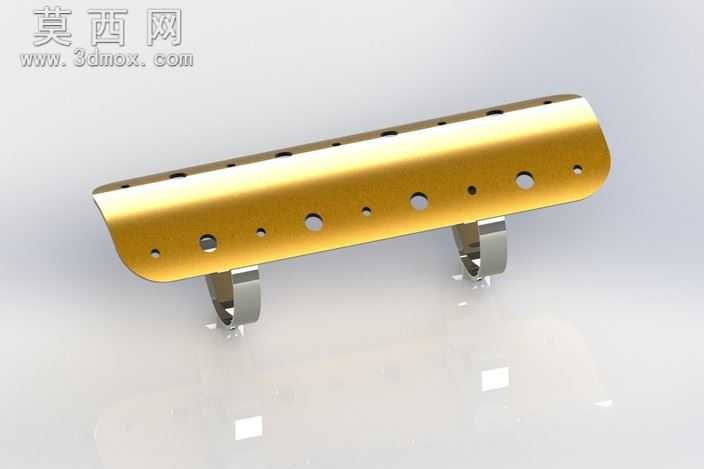

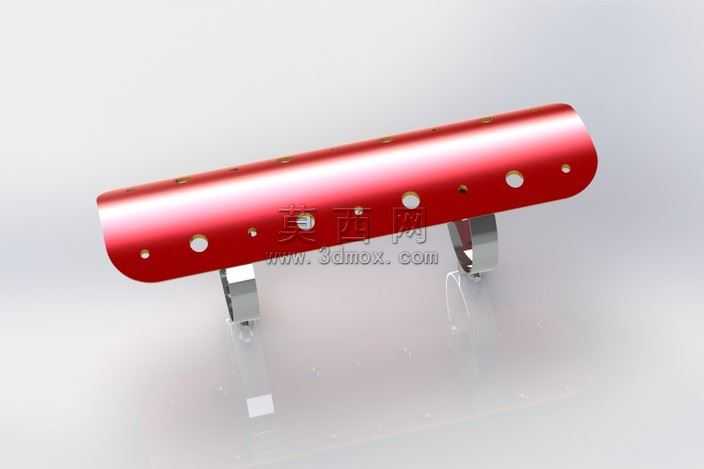

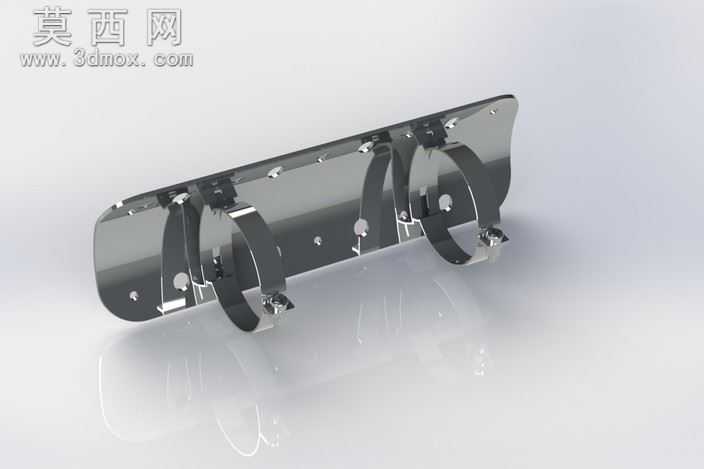

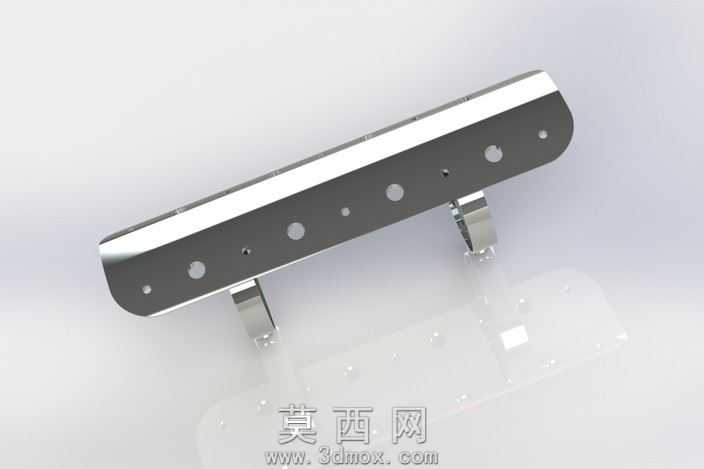

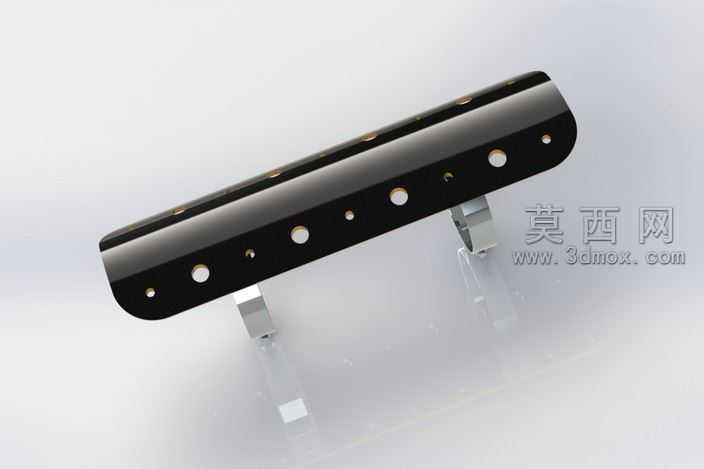

本排气隔热罩采用三维参数化建模方式完成整体结构设计，建模过程中优先考量排气系统高温工况下的隔热防护需求，同时兼顾部件安装适配性与结构耐用性。建模阶段先完成主体弧形板件的轮廓构建，依据排气管道的排布走向确定罩体的曲面弧度，确保罩体能够完整覆盖排气高温段，预留合理的隔热间隙避免直接接触热源传递热量。主体板件上的安装孔位采用阵列与定位约束结合的方式排布，不同孔径的孔位分别对应固定螺栓安装、散热辅助、定位卡接的功能需求，孔位边缘做了圆角过渡处理，避免应力集中导致的板件开裂问题。两侧的支撑固定支架采用折弯特征构建，支架的弯折角度经过反复调整适配安装点位的空间位置，支架与主体板件的连接部位做了加厚处理，提升连接结构的抗振性能，应对车辆行驶过程中的颠簸振动载荷。材质设计上主体罩体选用耐高温金属材质，渲染时赋予哑光磨砂金属质感，还原金属板材冲压成型后的真实表面状态，支架部分采用亮面金属材质区分结构层次，渲染过程中调整光影角度突出板件的曲面弧度与孔位排布细节，清晰展现各部分的结构衔接关系。设计思路上围绕隔热核心功能展开，弧形板体的曲面造型既能够引导热流沿罩体表面散出，避免热量积聚，又能通过曲面结构提升板件自身的结构强度，减少额外加强筋的使用以控制部件重量。安装支架的位置设计充分考虑拆装便利性，预留足够的操作空间方便后期维护更换，整体结构无冗余设计，在满足隔热防护、安装固定、抗振耐用的核心需求前提下，尽可能简化结构形态，适配量产冲压加工的工艺要求，降低生产制造成本。模型构建过程中对各装配部位做了公差适配校验，确保与配套排气部件、安装点位的匹配精度，避免出现安装干涉问题。
