技嘉GT1030半高独立显卡结构建模

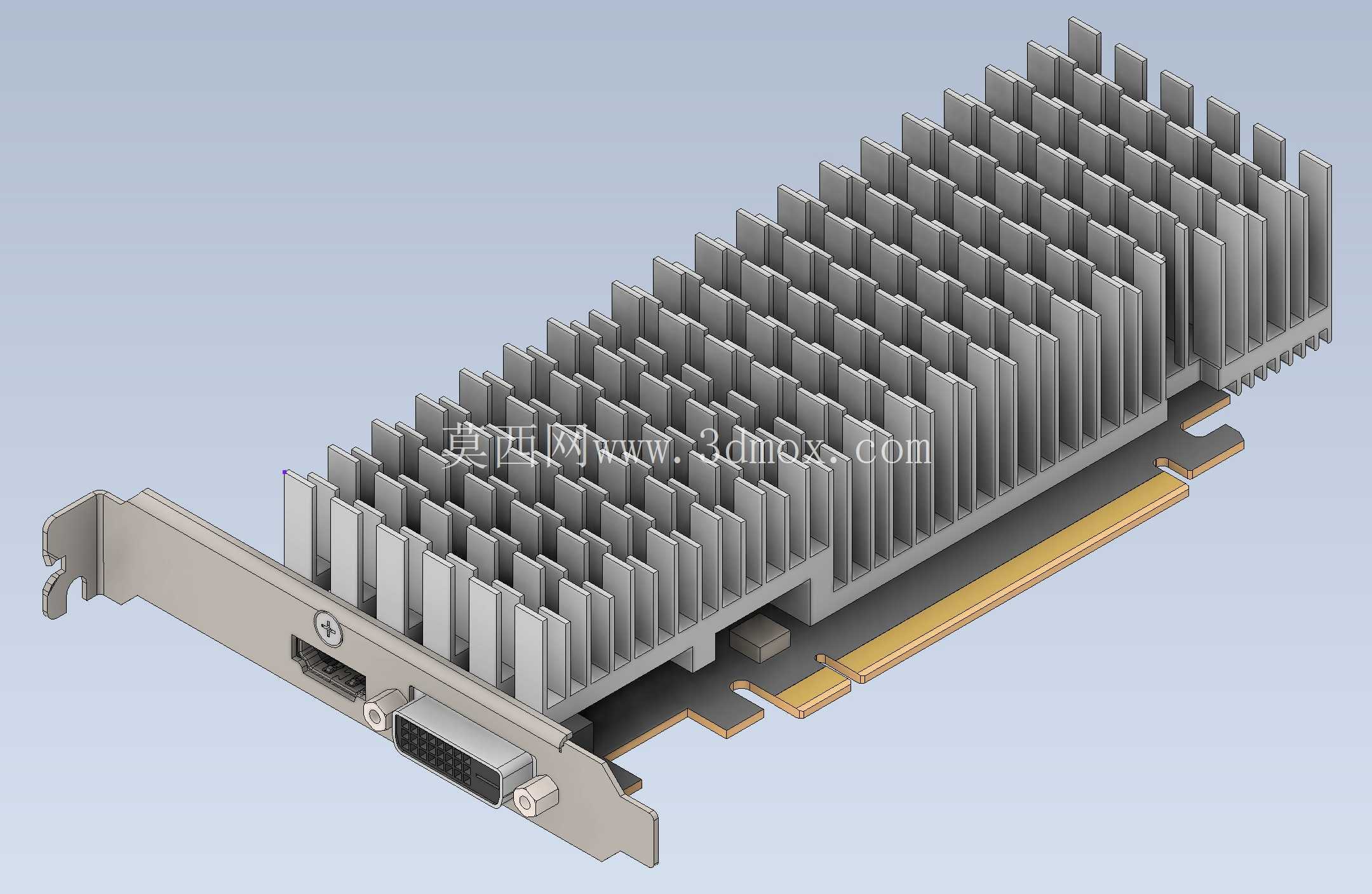

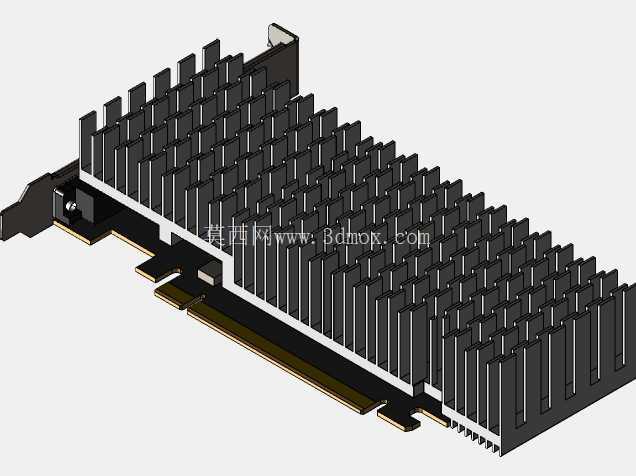

　　这款半高规格的入门级独立显卡，主要面向紧凑型工控主机、迷你ITX装机、低功耗办公平台以及无风扇静音需求的嵌入式计算场景，在工业控制终端、数字标牌播放主机、低负载图形处理工位中应用广泛，不需要额外的供电接口即可稳定运行，适配多数小尺寸机箱的安装空间限制。从结构设计来看，整卡采用无风扇被动散热方案，通体覆盖铝制挤压成型散热鳍片，鳍片采用等间距平行排布结构，通过底座与显卡核心、显存颗粒直接接触，依靠机箱内部的自然空气流动完成热量交换，完全规避了风扇转动带来的噪音、积灰以及机械故障风险，适合7*24小时不间断运行的低负载工业场景。

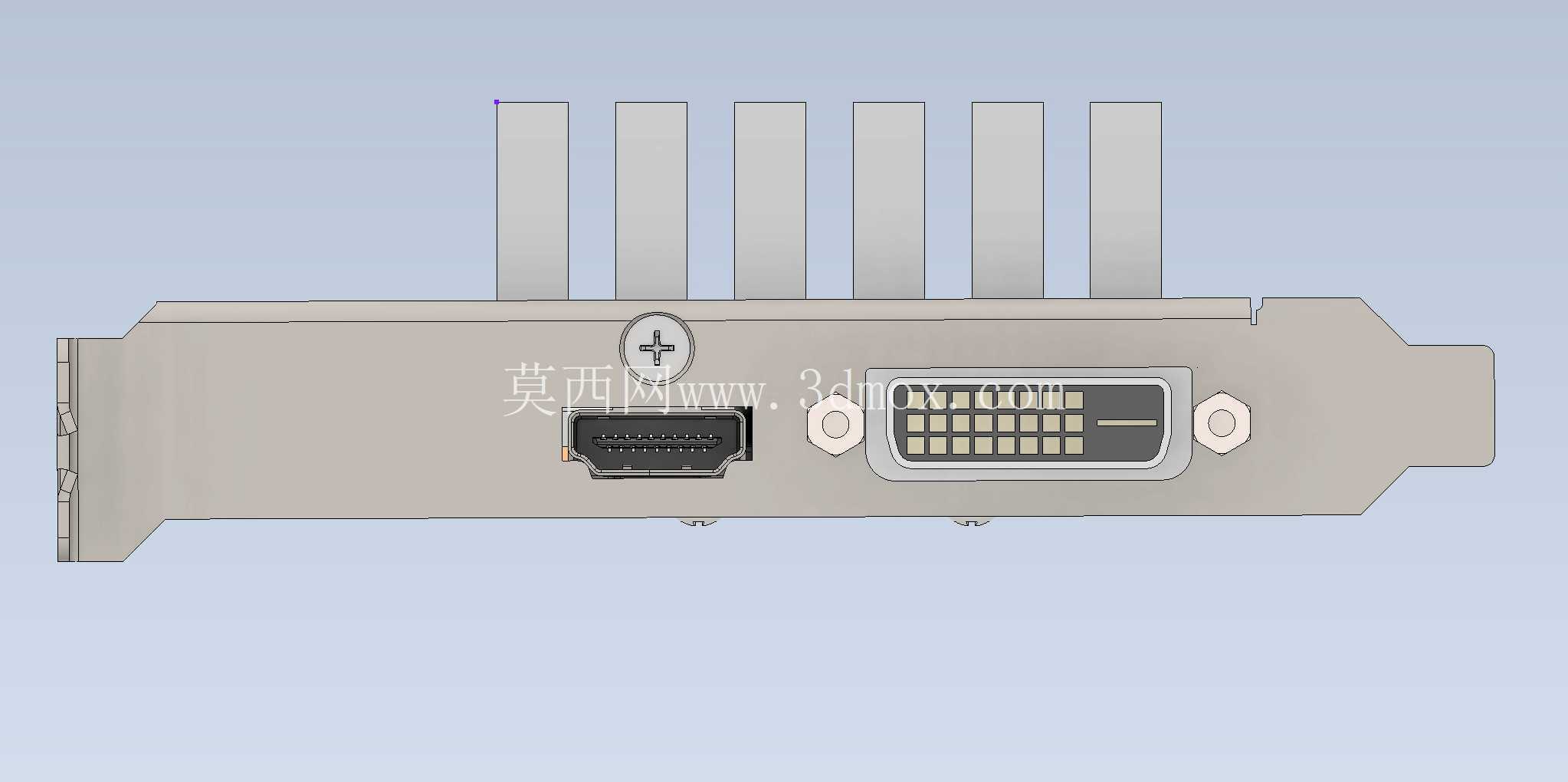

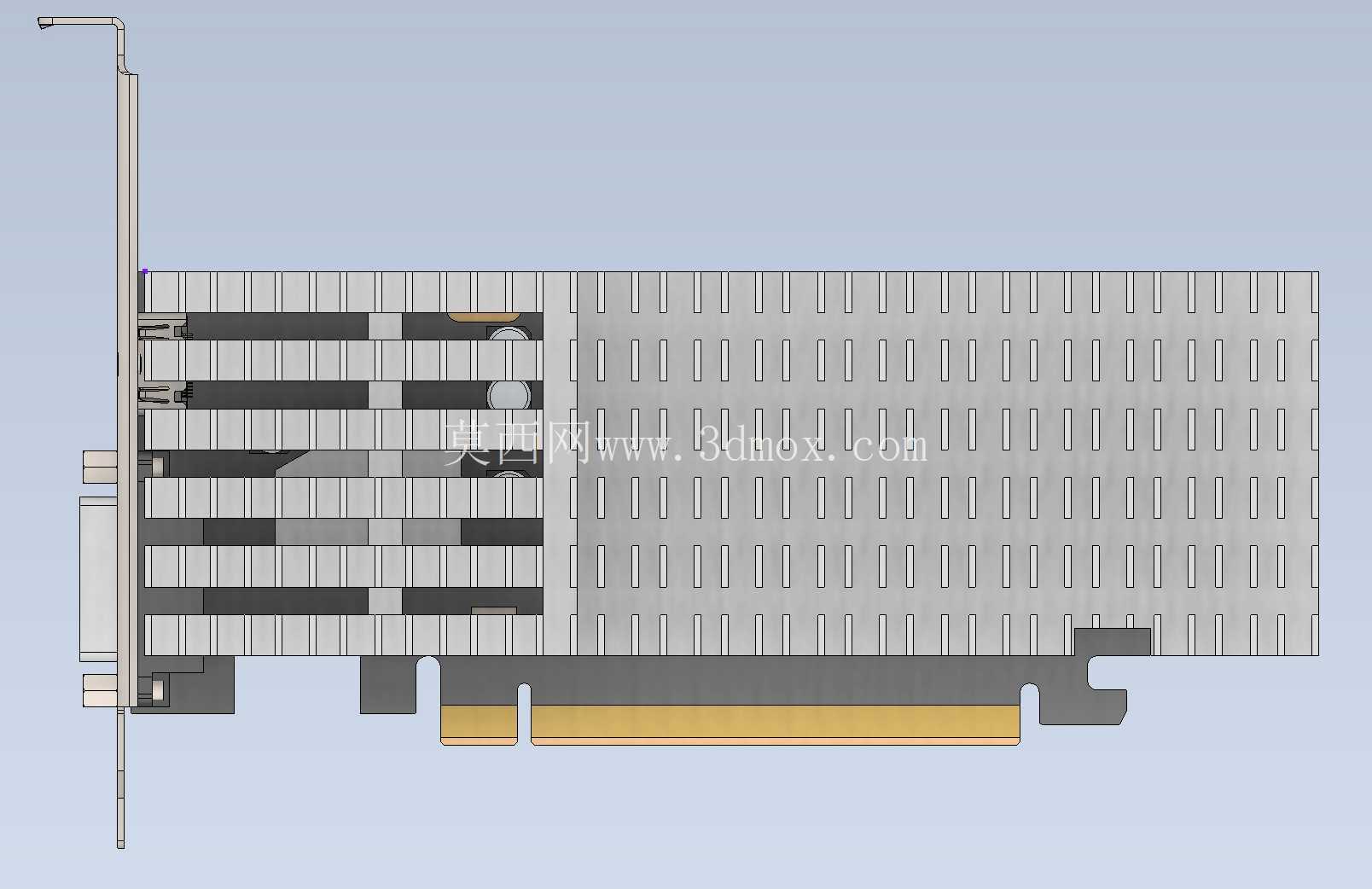

　　接口端配置了HDMI与DVI-D双输出接口，挡板采用标准半高挡片设计，挡片上预留了固定螺丝孔位，可直接替换全高挡片适配不同机箱的安装要求，金手指部分采用标准PCI-E 3.0 x16规格，兼容市面上所有带PCIe插槽的主板，向下兼容PCIe 2.0插槽，不需要额外的BIOS设置即可识别使用。建模过程中重点还原了散热鳍片的齿距、厚度以及整体高度，整卡高度控制在半高卡标准的69mm以内，长度不超过170mm，厚度为双槽设计的40mm左右，安装时不会占用相邻的PCIe插槽空间，可在多卡并列安装的紧凑型工控机箱内正常部署。

　　PCB板的走线区域、显存颗粒的排布位置、核心芯片的安装位都按照实物比例还原，散热鳍片与PCB之间的固定卡扣位置、挡片与PCB的连接螺丝孔位都做了精准复刻，可用于机箱结构适配验证、硬件装机布局模拟、工业主机内部空间干涉检查等场景。在实际选型过程中，这类被动散热的半高显卡不需要额外供电，整机功耗控制在30W以内，对主机电源的功率要求极低，额定200W以上的电源即可稳定带动，适合对功耗、噪音、空间有严格限制的使用场景。建模时特意区分了不同部件的材质属性，铝制散热鳍片的金属质感、PCB板的哑光质感、金手指的镀金层质感、接口部分的塑料与金属材质差异都做了对应区分，可直接用于产品展示、装机方案演示、结构教学等用途。

　　从安装边界来看，整卡突出主板表面的高度不超过15mm，加上散热鳍片的总高度不会超过半高挡片的上沿，在安装时不会与机箱内的CPU散热、内存、硬盘位产生空间冲突，对于1U、2U的机架式工控机箱也有很好的适配性。接口部分的伸出长度与标准挡片齐平，不会出现接口凹陷或者突出过多的问题，可直接搭配标准的视频线使用，不需要额外的转接头或者延长配件。显存部分采用2GB GDDR5规格，对应建模时在PCB正面预留了4颗显存颗粒的安装位，位置与实物完全一致，供电部分的电容、电感元件都按照实际排布做了简化还原，既保证了模型的整体辨识度，也控制了模型的面数，可在普通配置的电脑上流畅打开编辑。
