水冷散热系统用360规格散热器罩结构设计

　　这款散热罩主要适配台式PC高端水冷散热系统的360规格冷排使用，日常装机场景中，它直接覆盖在冷排鳍片外侧，一方面承担冷排的结构防护作用，避免装机、搬运过程中外力磕碰损伤薄脆的铝制散热鳍片，防止鳍片倒伏变形堵塞风道，另一方面也能规整冷排表面的气流走向，让散热风扇吹出的气流能够均匀穿过整个冷排鳍片区域，减少边缘气流漏损，提升整体换热效率。从结构设计来看，整体采用矩形薄板构型，轮廓完全匹配标准360冷排的长宽尺寸，四周预留的安装孔位严格遵循120mm风扇的通用安装孔距标准，能够同时兼容冷排与风扇的叠装固定需求，孔位周边做了局部加厚凸台处理，避免螺丝锁附时出现应力集中导致罩体开裂的问题。

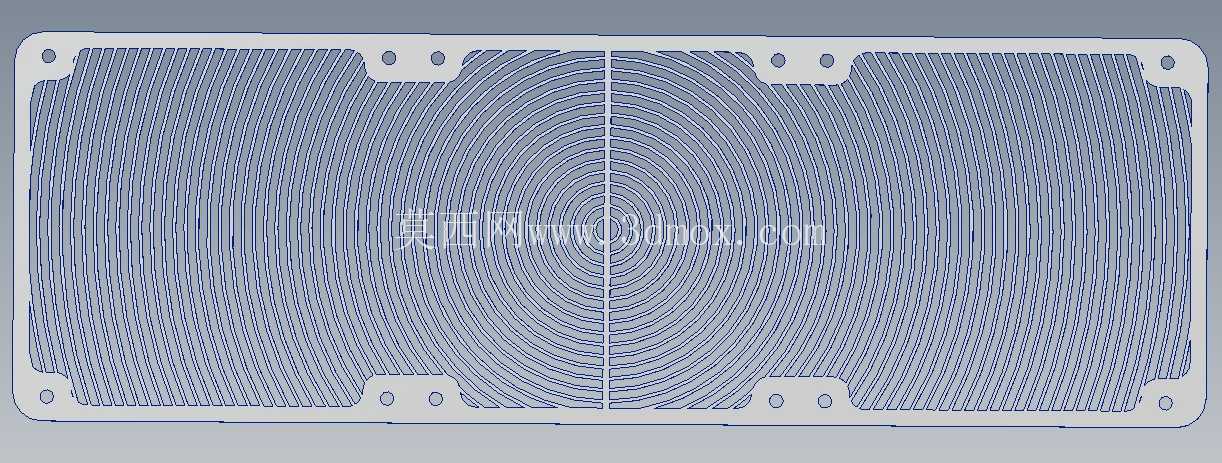

　　罩体表面的导流纹路采用同心圆对称布局，纹路从中心区域向四周逐步扩散，这种设计并非单纯的外观装饰，而是能够引导风扇吹出的轴向气流在接触冷排表面时，顺着纹路向四周均匀扩散，避免气流集中在冷排中心区域导致边缘鳍片换热不充分的问题，同时纹路的凸起高度经过反复校核，既不会过度占用冷排与风扇之间的安装间隙，也能有效打散风扇吹出的旋转气流，降低气流穿过鳍片时产生的风切噪音。在安装边界的考量上，罩体的边缘做了微小的倒角处理，避免安装时割伤操作人员的手部，同时四个角的安装位预留了足够的螺丝沉头空间，确保螺丝锁附后表面平整，不会突出罩体表面影响后续的机箱侧板安装。

　　设计过程中充分考虑了不同品牌360冷排的尺寸公差，整体长宽尺寸预留了0.2mm的装配余量，能够适配市面上绝大多数市售360规格水冷冷排的安装需求，罩体厚度控制在1.5mm，在保证结构强度足够的前提下尽可能降低对风道的阻挡，不会额外增加风扇的送风阻力。实际使用场景中，这款散热罩除了PC水冷装机场景外，也可适配小型工业设备的液冷散热单元，比如小型激光雕刻机的水冷模块、ITX工控主机的散热系统，只要是采用标准360规格冷排的液冷散热场景，这款罩体都能提供可靠的防护与导流作用。

　　结构设计上没有多余的冗余结构，所有的特征都服务于功能需求：四周的定位缺口是为了匹配冷排侧面的水嘴安装位，避免罩体安装时与冷排的进出水接头产生干涉，表面的同心圆纹路深度控制在0.3mm，既能够起到导流作用，也不会因为纹路过深导致积灰难以清理，日常维护时只需要用毛刷顺着纹路方向清扫即可去除表面积累的灰尘。在材料选型的适配性上，这款结构既可以采用ABS注塑成型用于量产消费级产品，也可以采用铝合金冲压成型用于高端定制散热场景，不同材料选型下的结构强度都经过校核，能够满足长期使用的结构稳定性需求，不会因为风扇长期运行产生的振动出现共振异响的问题。安装时只需要将罩体对齐冷排的安装孔位，依次穿过风扇、罩体、冷排的安装孔锁附螺丝即可完成装配，不需要额外的定位治具，普通装机用户也可以快速完成安装，不会出现装反或者孔位不对的问题，因为罩体的上下安装孔位做了非对称设计，只有正确对齐方向才能顺利装入，具备防呆设计的特性。
