可调节式笔记本电脑支撑托架结构设计

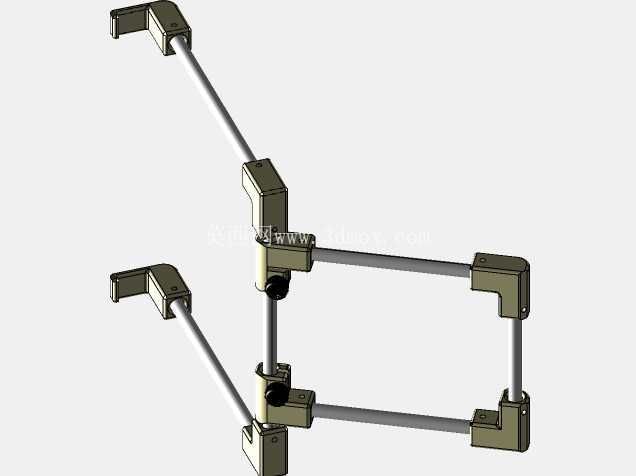

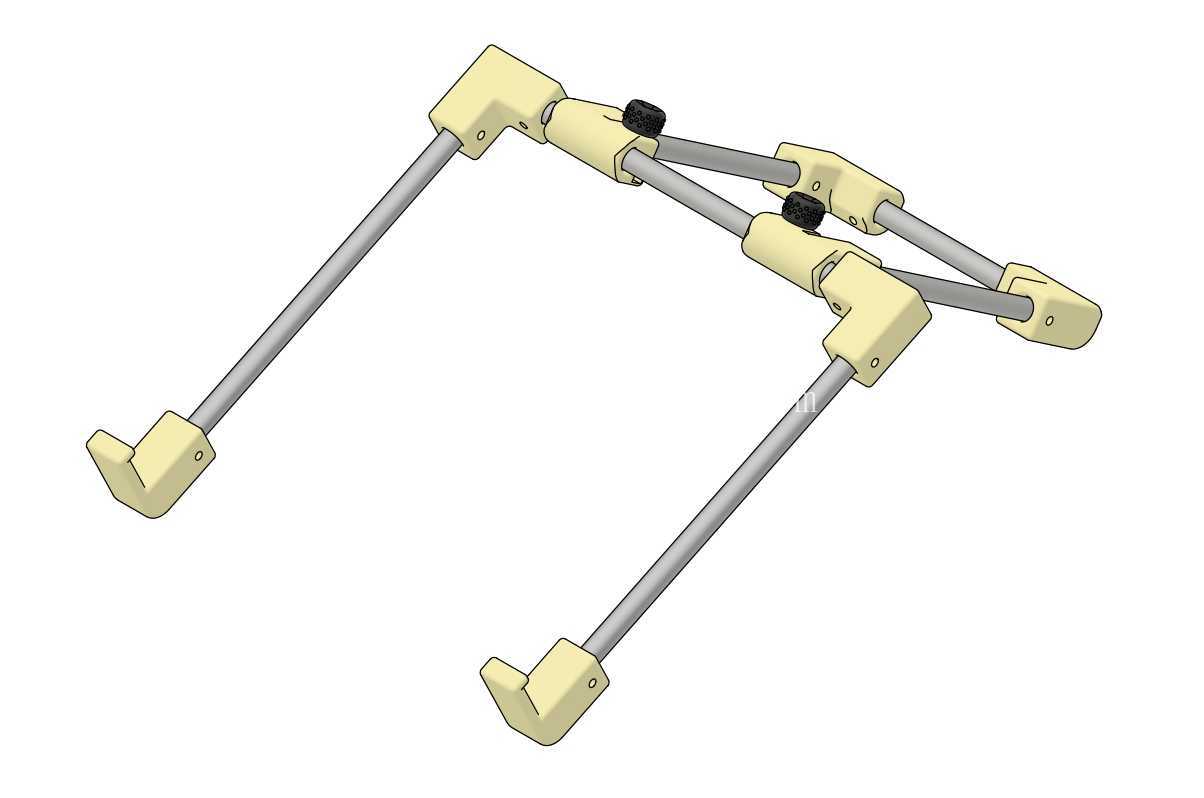

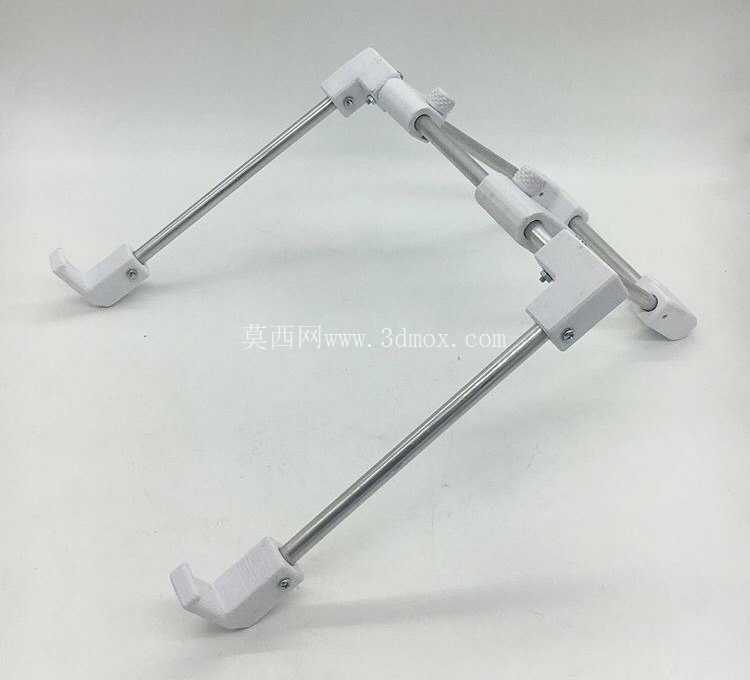

　　这款可调节式笔记本支撑托架，核心定位是桌面办公场景下的笔记本电脑抬高支撑构件，解决日常办公中笔记本屏幕高度过低导致的颈部前倾、机身底部散热空间不足的实际问题。从结构组成来看，整套托架采用对称式双杆铰接布局，两端的承托钩件为接触受力部位，直接卡合笔记本底部的前后边缘，中间通过多组铰接关节连接金属支撑杆，所有铰接位置均设置了锁紧旋钮，可在调整到目标角度后通过旋钮施加预紧力，锁定关节位置，避免使用过程中出现支撑滑移、角度回落的问题。

　　设计思路上优先考虑了零件精简与易加工属性，整套结构的非金属铰接件、承托钩件均采用规整的块状造型，无复杂曲面与倒扣结构，无需额外支撑即可通过熔融沉积成型工艺完成加工，降低自制加工的门槛；金属支撑杆选用标准直径的圆管型材，无需二次定制加工，切割到指定长度即可直接装配，大幅减少非标加工的工作量。结构的受力路径经过优化，笔记本的重量通过两端承托钩传递到金属支撑杆，再经由多组铰接关节分散到两侧的支撑臂，最终落到桌面接触端，所有受力节点均做了加厚处理，避免长期承重出现结构开裂或形变。

　　实际使用场景中，该托架可适配常规尺寸的游戏本与办公笔记本，当前结构的支撑跨度可覆盖14到16英寸笔记本的底部宽度，承托钩的内槽深度可卡住厚度在30mm以内的笔记本机身边缘，不会出现卡合过松导致设备滑落的问题。角度调节范围覆盖0到45度的支撑倾角，用户可根据自身坐姿高度、桌面与视线的相对位置，灵活调整屏幕的倾斜角度与抬高高度，让屏幕中心与视线保持平齐，缓解长期低头办公带来的颈部负荷。同时，托架的架空式结构让笔记本底部完全暴露在空气中，相比直接放置在桌面，底部空气流通效率大幅提升，避免高负载运行时机身底部积热导致的性能降频问题。

　　安装与调整的操作逻辑十分简便，用户无需额外工具，拧松铰接位置的锁紧旋钮即可自由调整各段支撑臂的夹角，调整到合适位置后拧紧旋钮即可完成固定，整个调整过程可在数秒内完成。结构的边界尺寸经过优化，收拢状态下整体占用桌面空间极小，展开后底部的支撑跨度可保证在打字输入时不会出现托架晃动、侧翻的问题，两端的承托钩边缘做了圆角处理，不会刮花笔记本的机身外壳。铰接关节的转动阻尼经过匹配设计，拧松旋钮时关节可顺畅转动，不会出现卡滞，拧紧后可提供足够的锁紧力，即便是重量较大的游戏本放置其上，也不会出现关节缓慢下滑的问题。

　　从结构通用性角度出发，该托架的支撑杆长度可根据实际使用的笔记本尺寸灵活调整，若需要适配更大尺寸的笔记本，仅需更换更长的标准圆管支撑杆，无需修改铰接件与承托钩的结构，具备一定的拓展适配能力。所有非金属零件的装配孔位均与标准圆管的直径匹配，装配时仅需将圆管插入对应孔位即可，无需额外粘接或紧固件固定，拆装十分便捷，便于日常收纳携带。
