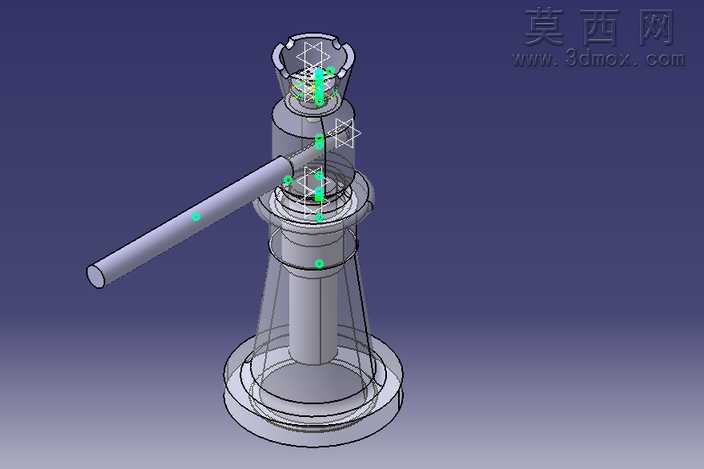

手动螺旋起重千斤顶三维结构设计

本作品为手动螺旋千斤顶的三维结构设计，全程在三维建模环境中完成所有零件的创建与整体装配，核心建模逻辑围绕旋转特征展开，适配螺旋传动类零件的轴对称结构特性，大幅提升建模效率与结构准确性。建模过程中，首先针对底座、升降套筒、螺旋副、顶帽、撬杆等核心零件逐一进行结构拆解：底座采用带锥度过渡的厚壁支撑结构，建模时通过旋转特征生成主体轮廓后，对底部支撑面做圆角过渡处理，避免应力集中，材质设定为高强度铸钢，表面做粗糙磨砂质感的渲染处理，还原铸件的真实肌理；升降套筒为带内螺纹的空心柱状结构，外壁设置导向滑槽，建模时先通过旋转生成套筒基体，再通过螺旋扫描生成内螺纹牙型，随后切除导向槽结构，材质设定为调质45号钢，表面做镀锌钝化的金属质感渲染，呈现银灰色哑光金属效果；核心螺旋传动副采用梯形螺纹设计，建模时严格遵循梯形螺纹的牙型角、螺距参数，通过旋转加螺旋扫描的方式生成完整螺杆结构，螺杆顶部与顶帽做铰接配合，顶帽表面设置防滑齿纹，通过阵列特征生成齿状结构，材质设定为耐磨合金钢，顶部接触区域做淬火硬化的质感表现，颜色略深于螺杆主体；手动撬杆采用空心圆管结构，通过旋转特征生成管体后，对插入端做压扁处理，与套筒上部的插孔做间隙配合设定，材质设定为普通碳素结构钢，表面做发黑处理，渲染为深灰黑色的金属质感。整体装配过程严格按照实际装配逻辑添加配合关系：螺杆与套筒内螺纹添加螺旋配合，实现旋转撬杆时螺杆的升降动作；撬杆与套筒插孔添加间隙配合，保留转动自由度；套筒与底座添加同轴心配合与轴向限位，保证升降过程的同轴度。设计思路上充分考虑手动螺旋千斤顶的实际使用场景，所有结构尺寸均参考通用起重千斤顶的参数设定，旋转特征的运用覆盖了90%以上的轴对称零件，减少了不必要的特征冗余，保证模型轻量化的同时完整还原所有结构细节，渲染阶段通过不同材质的粗糙度、金属度参数区分不同零件的加工工艺，整体模型结构完整，传动逻辑清晰，可直接用于结构演示、工艺参考或二次设计使用。
