Celladi沁泓20000公斤负载单元格结构

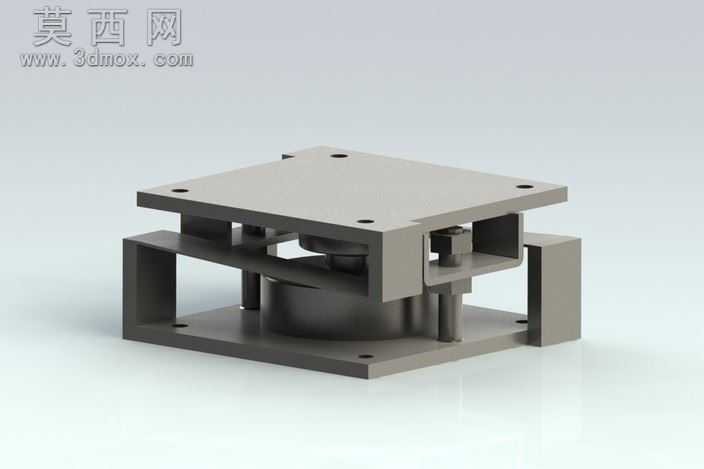

本作品为Celladi沁泓系列20000公斤量程负载单元格的三维建模成果，建模阶段首先依据工业称重传感器的通用设计规范，结合20吨级大载荷承载的力学需求完成整体结构的参数化搭建。模型采用上下双层安装板搭配中间承载主体的框架式结构，上层安装板预留四个对称分布的安装孔位，用于对接被称重设备的底部安装面，下层安装板同样设置对应固定孔位，可稳固安装于基础承载平台之上，上下板之间通过侧向的限位框架实现水平方向的位移约束，避免大载荷工况下出现横向偏移影响测量精度。建模过程中对中间核心的应变感应区域做了结构还原，承载柱与上下安装板的接触部位做了圆弧过渡处理，可有效分散应力集中点，避免长期满载荷使用出现结构形变。材质渲染阶段，整体结构采用哑光金属钢材材质，还原工业称重传感器的金属质感，表面做了均匀的喷砂质感处理，边缘的倒角部位添加细微的高光反射效果，既体现金属构件的加工精度，也符合工业设备的真实外观特征。结构设计上充分考虑了大载荷称重的实际使用需求，侧向的限位结构与中间承载主体预留了合理的活动间隙，既保证垂直方向的载荷能够精准传递到感应单元，也能抵消侧向冲击力对核心测量部件的损伤，安装孔位的尺寸与间距均按照工业通用安装标准设定，可直接适配多数工业称重场景的安装需求。建模时对所有零部件的装配关系做了精准还原，螺栓连接部位的螺纹细节、安装板的厚度参数、限位框架的配合公差都按照实际加工标准设定，整体模型装配无干涉，结构逻辑清晰，可直接用于称重设备的结构验证、安装模拟以及产品展示使用，也可作为大载荷称重单元设计的参考案例，帮助设计人员快速理解重载型负载单元格的结构组成与力学传递路径。
