3D打印超声波传感器创意造型设计

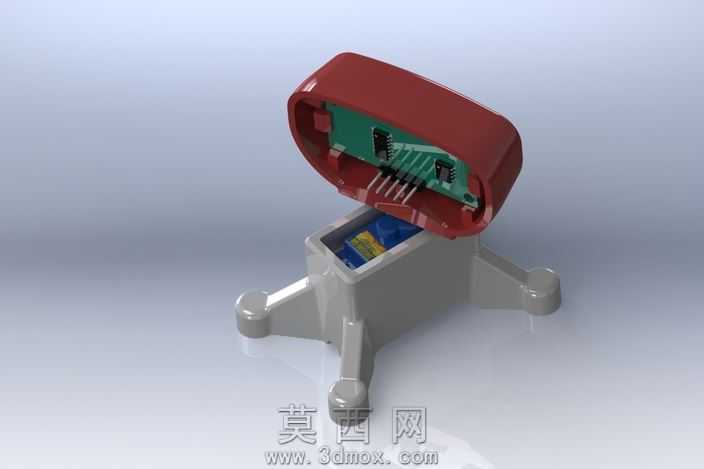

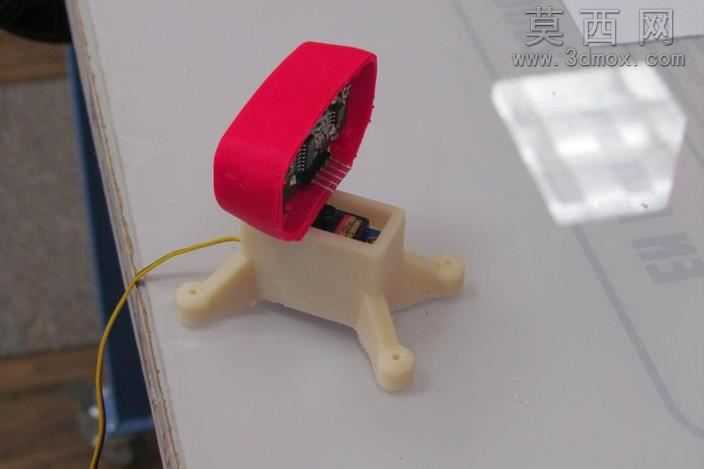

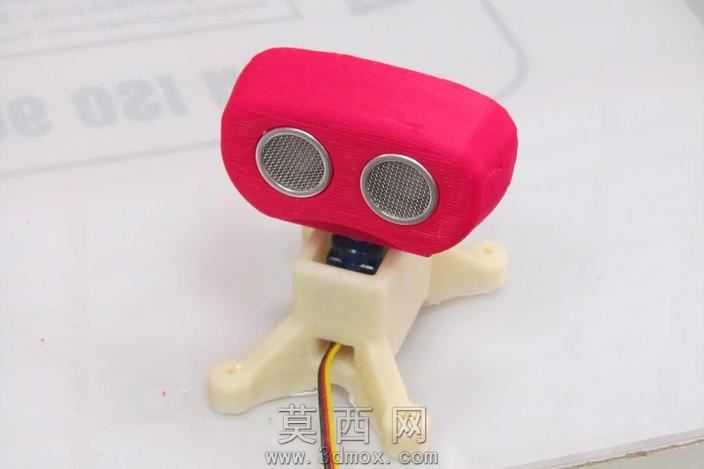

本作品为适配3D打印制作的超声波传感器创意造型三维模型，建模阶段围绕超声波传感器的核心功能结构展开，首先精准还原双探头的核心检测模块尺寸，确保探头间距、探测面角度完全符合常规超声波测距模块的硬件安装要求，避免造型设计影响传感器的实际探测性能。主体支撑结构采用三脚支撑式仿生造型设计，建模时对支撑脚的受力角度做了反复校准，每个支撑脚底部做了微小的平面加厚处理，既保证3D打印时的摆放稳定性，减少支撑材料的使用，也能让成品放置时不易倾倒。上部探头外壳采用圆润的类卡通造型设计，在不遮挡探头信号发射接收路径的前提下，对棱角位置全部做了R2-R3的圆角过渡处理，避免3D打印过程中出现翘边、层纹明显的问题，同时提升成品的握持与摆放安全性。材质渲染阶段，上部探头外壳选用哑光酒红色树脂材质，调整材质粗糙度参数至0.6，模拟PLA打印耗材的真实哑光质感，避免过度反光影响造型观感；下部支撑结构选用浅灰色工程塑料材质，添加细微的颗粒质感贴图，还原FDM3D打印成品的细微层纹肌理，让渲染效果更贴近实际打印后的真实状态。结构设计上，探头模块与支撑底座采用卡扣式拼接结构，建模时预留了0.2mm的装配间隙，适配3D打印的公差范围，无需额外胶水即可完成组装，同时在底座内部预留了电路板与接线的容纳空间，槽位尺寸完全匹配常用的HC-SR04型超声波传感器电路板，走线槽位置做了圆弧过渡，避免组装时刮伤线材。设计思路上跳出常规传感器的工业化方正造型，在保证功能结构完全可用的基础上加入趣味化的仿生设计元素，既可以作为电子制作项目中的功能部件使用，也可以作为桌面创意摆件，整体模型壁厚统一设置为1.5mm，兼顾3D打印的成型强度与耗材成本，所有悬空位置都添加了45度的自支撑斜角，大幅降低打印难度，即使是入门级桌面3D打印机也能顺利完成打印制作。
