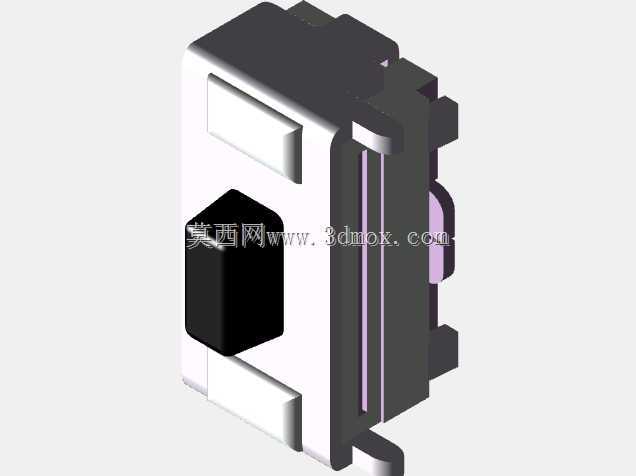

侧按式SMT触觉按钮开关三维结构

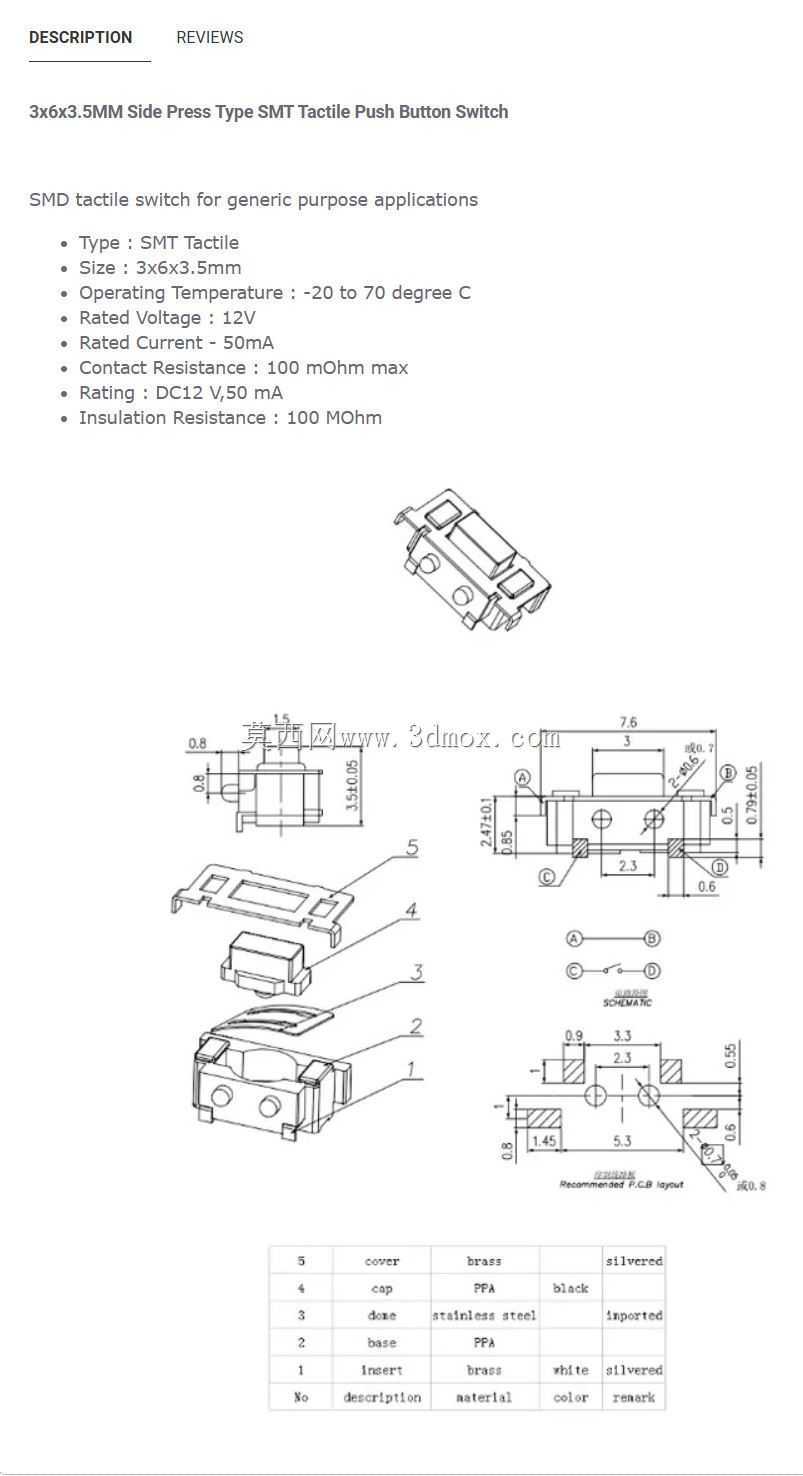

　　在消费电子、小型工控终端、便携检测设备的板级电路设计中，侧装式触觉按钮的选型与结构适配，一直是结构工程师需要反复核对安装边界的细节元件，这类元件不需要大行程的按压反馈，核心是在极小的板上空间内，实现稳定的通断触发，同时满足SMT回流焊的工艺公差要求。这款侧按式触觉按钮的整体外形尺寸控制在3x6x3.5mm，属于超小型表贴元件，安装时不需要在PCB上开设过孔，直接通过侧面的焊盘与电路板焊盘贴合，经过回流焊完成固定，相比直插式按钮，能大幅节省PCB板面的垂直空间，尤其适合厚度受限的超薄类电子产品，比如TWS耳机充电仓、便携血糖仪、小型手持数据采集终端这类对内部堆叠空间要求苛刻的设备。

　　从功能特性来看，这类触觉按钮依靠内部弹性金属弹片的形变实现通断，按压行程通常在0.15-0.3mm区间，触发压力保持在160gf-250gf之间，既不会因为压力过小导致运输、组装过程中误触发，也不会因为压力过大造成操作手感生涩，触发反馈清晰，按压到位时会有明确的段落触感，方便操作人员或者终端用户确认操作生效。设计这类小型开关的三维结构时，首先要考虑的是焊盘位置的公差匹配，外壳采用耐高温的LCP工程塑料注塑成型，能够承受回流焊过程中最高260℃的高温环境，不会出现壳体变形、内部弹片移位的问题；内部的弹片采用高弹性不锈钢材质冲压成型，表面做镀金处理，降低接触电阻，避免长期使用后出现接触氧化、导通不良的问题，弹片的固定结构卡在壳体内部的定位槽内，不需要额外的粘接工序，组装时直接卡入即可，能提升自动化组装的效率。安装边界方面，这款侧按按钮的焊接面位于元件侧面，布局时需要在PCB对应位置预留匹配的焊盘尺寸，焊盘外侧需要预留至少0.5mm的工艺禁布区，避免焊锡桥连导致相邻线路短路；按钮的按压面突出壳体0.8mm，设计设备外壳的按键开孔时，需要保证按键帽与按钮按压面的同轴度偏差不超过0.2mm，按压行程预留0.3mm的冗余空间，避免外壳装配公差导致按钮被持续按压、或者按压无法触发行程的问题。

　　在实际的设备应用场景中，这类侧按按钮通常被布置在设备的侧边位置，比如便携设备的电源键、功能切换键，不需要在设备正面预留按键空间，能够让正面的屏幕或者显示区域做到更大的占比；在板卡测试工装中，也会用到这类小型按钮作为工装的触发开关，因为其体积小，能够在狭小的工装空间内布置多个触发点位，配合测试探针实现板卡的功能检测。结构设计过程中，还要考虑按钮的抗跌落性能，壳体的卡扣结构做了加强处理，在设备从1.2米高度跌落至硬质地面的工况下，不会出现壳体开裂、内部弹片脱落的问题；焊盘的位置做了外延设计，增加焊锡与PCB的结合面积，提升焊接后的抗剪切强度，避免跌落过程中元件从PCB上脱落。

　　另外，这类开关的绝缘性能也需要满足板级电路的要求，塑料壳体的绝缘电阻大于100MΩ，能够满足常规低压直流电路的绝缘需求，不会出现引脚间漏电的问题；接触电阻稳定控制在50mΩ以下，导通时的压降极小，不会对弱信号电路的信号传输造成影响。在三维建模过程中，需要严格核对每个尺寸的公差，比如壳体的外形尺寸公差控制在±0.1mm，焊盘的位置公差控制在±0.05mm，弹片的行程公差控制在±0.05mm，这样导出的工程图才能直接用于开模生产，不需要后续反复调整尺寸；建模时还要把内部的弹片、触点、定位结构都完整还原，方便结构工程师在做整机堆叠时，检查元件与周边结构件的干涉情况，提前规避组装时的空间冲突问题。
