工业级外置天线通讯调制解调器结构

　　这款工业通讯调制解调器的结构设计，首先围绕工业现场的复杂工况做了针对性考量，这类设备常部署在工厂车间、轨交沿线、户外场站这类电磁干扰强、温湿度波动大、存在一定振动冲击的场景，核心作用是完成工业总线数据与无线通讯信号的双向转换，打通现场传感层、控制层与远程运维平台的数据链路，解决有线布线覆盖不足区域的设备联网问题。从结构设计思路来看，整体采用一体化压铸金属壳体作为主体承载结构，金属壳体一方面可以提供足够的结构强度，抵御现场安装、运维过程中的磕碰，另一方面金属材质本身具备天然的电磁屏蔽效能，能够隔绝现场变频设备、大功率电机产生的电磁杂波对内部射频电路、信号处理电路的干扰，避免出现信号丢包、通讯中断的问题。

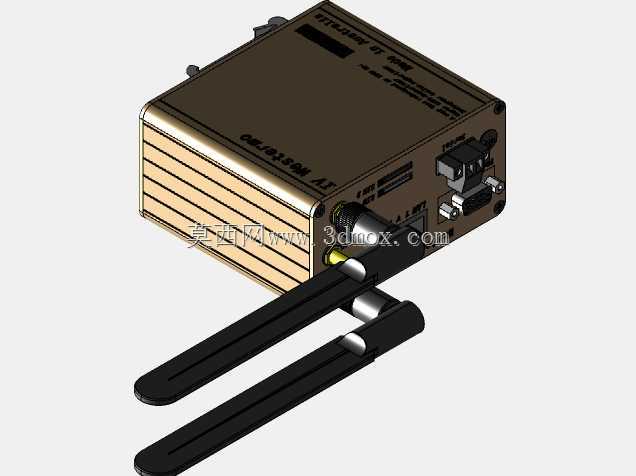

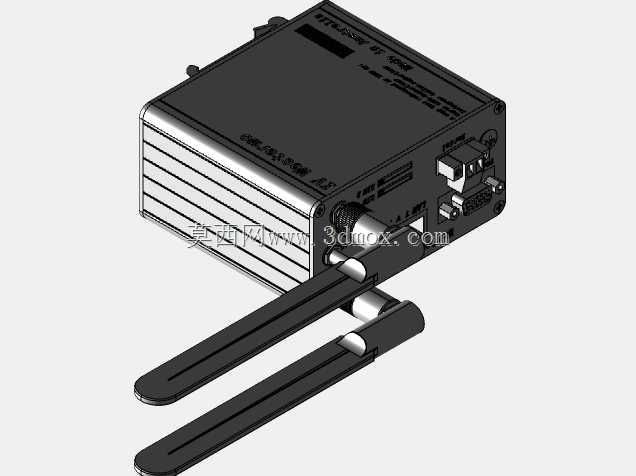

　　壳体表面做了细密的散热筋纹理设计，没有额外加装独立散热风扇，依靠壳体本身的金属导热特性配合表面增大的散热面积，就可以将内部电路工作产生的热量均匀散出，既降低了设备运行的故障点，也避免了风扇开孔带来的防尘、防水等级下降问题，适配多粉尘、潮湿的工业现场环境。外置双天线的布局做了安装角度的冗余设计，天线根部采用可转动的铰接结构，现场安装时可以根据周边信号遮挡情况调整天线的朝向与倾角，避开金属柜体、结构梁的信号遮挡，最大化信号接收增益，天线与壳体的连接部位做了密封台阶设计，配合防水胶圈可以达到常规工业防护等级要求，避免雨水、凝露顺着天线接缝渗入壳体内部。

　　壳体侧面预留了标准的导轨安装卡扣结构与螺丝固定孔位，既可以适配工业控制柜内的标准DIN导轨快速卡装，也可以通过螺丝直接固定在墙面、设备机架表面，两种安装方式的孔位与卡扣都做了安装边界的尺寸校核，安装时不会与周边的空开、端子排、其他通讯模块产生空间干涉，设备的接线端口全部布置在壳体的同一侧端面，端口周边做了内凹的防护台阶，现场接线时线缆插头可以完全嵌入台阶内，不会因为外部拉扯导致插头松脱，同时内凹结构也可以避免插头突出部分受到磕碰损坏。

　　从内部结构排布来看，电路板采用分层固定设计，电源处理模块与射频信号模块之间设置了金属隔离挡片，避免电源回路的纹波干扰射频信号的收发稳定性，壳体内部的固定螺柱都做了高度统一校核，电路板安装后与壳体内壁之间预留了足够的走线空间，射频馈线可以顺着壳体内壁的走线槽规整布置，不会出现线缆挤压、弯折角度过大导致的信号衰减问题。设备的整体外形尺寸控制在紧凑的区间内，宽度方向适配标准控制柜的安装模数，多台设备并排安装在导轨上时不会占用过多的柜内空间，设备前后方向的深度也做了优化，即使是深度较浅的壁挂式控制箱，也可以顺利完成安装并关上箱门，不会出现设备顶到箱门的问题。在细节设计上，壳体的边角全部做了圆角过渡处理，既可以避免安装运维过程中尖锐边角划伤操作人员，也可以减少壳体压铸过程中的应力集中问题，提升壳体的结构抗冲击能力，壳体表面采用哑光喷塑处理，不会在户外光照下产生反光干扰运维人员的视线，同时喷塑层也具备较好的耐锈蚀能力，长期在潮湿、有轻微腐蚀气体的环境下使用也不会出现表层脱落、壳体锈蚀的问题。
