轨道交通列车车厢嵌入式监视显示终端

　　该款车载监视终端主要面向干线铁路、城市轨道交通的客运车厢场景设计，作为车厢内视频监控系统的终端显示载体，承担着车厢公共区域画面实时呈现、异常状态可视化反馈的核心作用，日常运行中可配合车厢前端的摄像采集设备，将客室区域、车门区域、车厢连接处的实时画面传递给乘务人员，也可在部分配置下向乘客展示到站提示、应急指引类信息。从结构设计逻辑来看，整机采用一体化嵌入式安装思路，前面板与安装壳体做了齐平过渡处理，安装时可直接嵌入车厢内壁的预留安装位，前面板边缘做了小尺寸倒角处理，既避免安装时剐蹭施工人员，也能减少日常运行中积灰的死角。

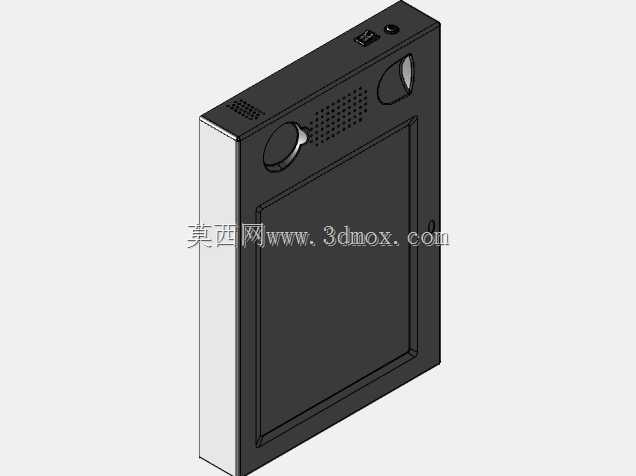

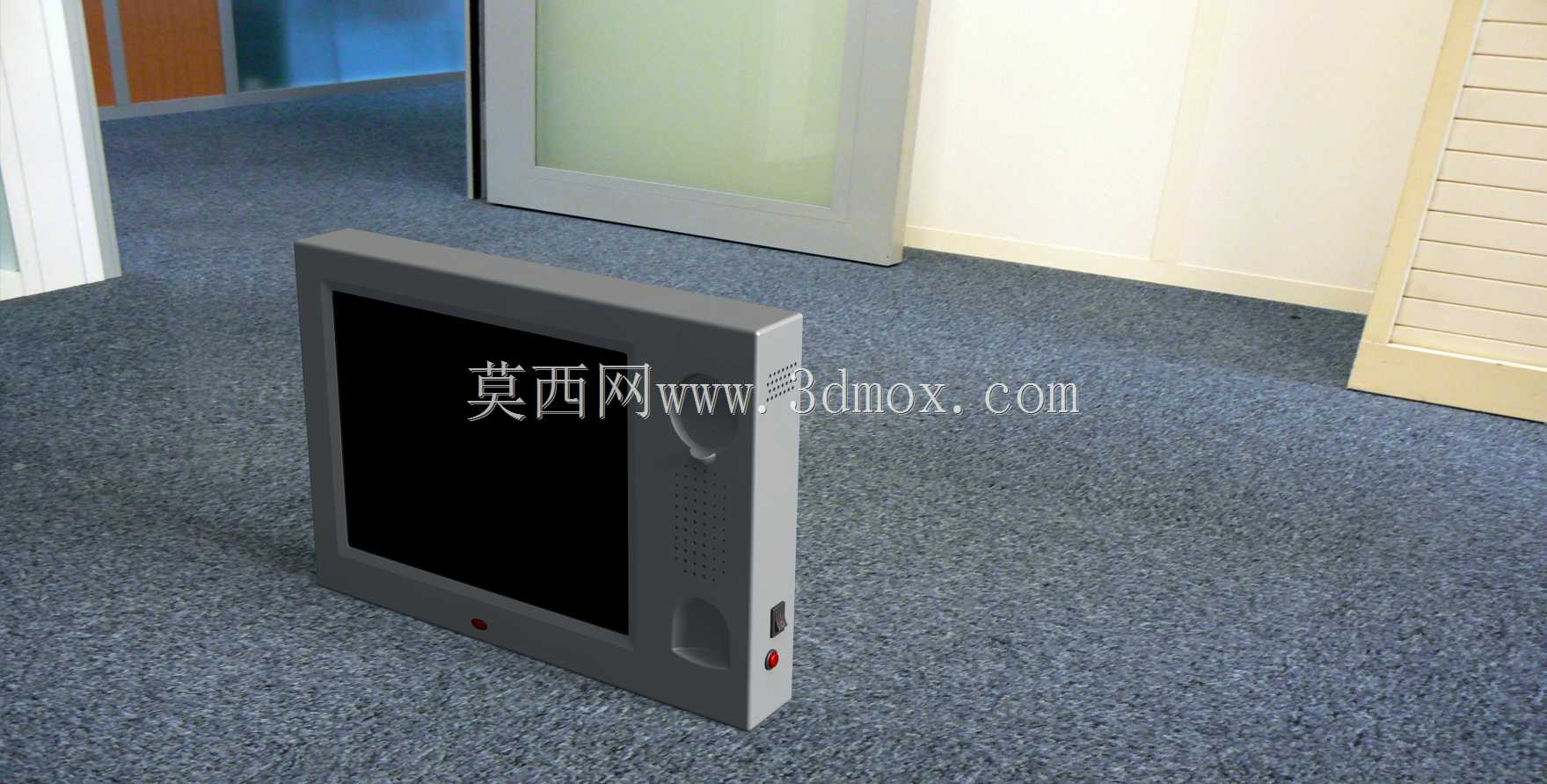

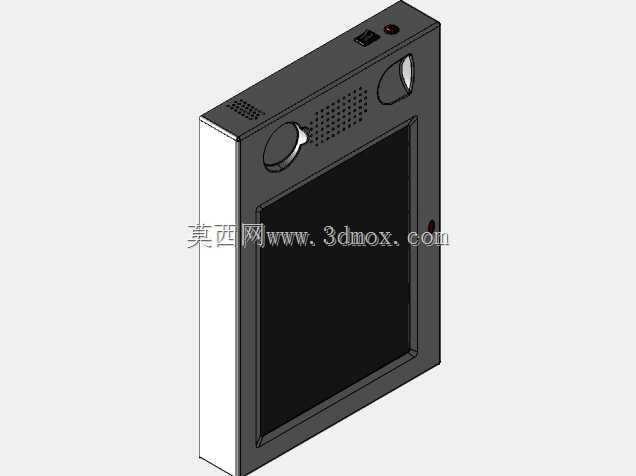

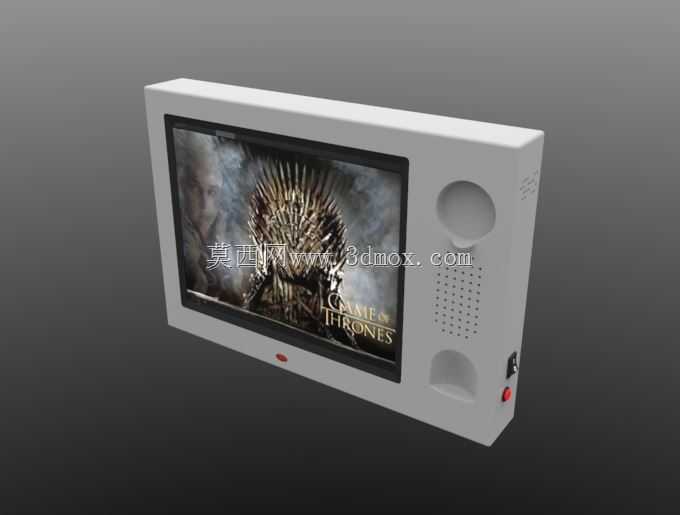

　　显示区域占据前面板70%以上的面积，屏幕周边的边框宽度控制在合理范围，在保证结构强度的前提下尽可能压缩非显示区域占比，适配车厢内有限的安装空间。屏幕右侧的壳体区域做了功能分区布局，上方的圆形内凹结构为内置扬声器的出声预留位置，出声孔采用矩阵式细密开孔设计，开孔直径控制在1.5mm以内，既可以保证声音传出的通透性，也能避免车厢内的灰尘、飞溅的液体直接进入设备内部，下方的内凹结构则预留了手动调试按键的安装位，方便运维人员在不拆卸整机的情况下完成屏幕参数校准、通道切换等操作。设备侧端面预留了电源接口、视频信号输入接口，接口位置做了内凹处理，配套的连接线插接完成后不会突出设备安装基准面，避免安装时与车厢内壁的预留槽发生干涉。从安装边界尺寸来看，整机厚度控制在80mm以内，适配常规车厢内壁夹层的安装空间，安装固定点位分布在壳体后侧的四个角位，采用M4规格的固定螺丝即可完成锁紧，安装时不需要额外制作复杂的转接支架，直接利用车厢内壁预埋的安装螺柱就能完成固定。设备前面板下方设置了小型状态指示灯，可通过不同的灯光颜色反馈设备的通电、信号接入、故障等运行状态，乘务人员在巡检过程中不需要凑近屏幕，远距离就能判断设备是否处于正常运行状态。

　　在结构可靠性设计上，整机壳体采用阻燃ABS材质注塑成型，壳体壁厚均匀控制在2.5mm，既满足轨道交通车载设备的阻燃要求，也能控制整机自重，减少对车厢安装壁板的载荷，壳体内部设置了多处纵横交错的加强筋，在屏幕安装位、接口安装位的筋位做了加厚处理，避免车辆运行过程中的持续振动导致壳体变形、屏幕移位。考虑到车厢内的使用环境，设备的前面板与壳体之间做了密封胶条嵌装设计，可满足日常清洁时的防泼溅要求，避免清洁用水渗入设备内部造成电路故障。出声孔区域的内侧贴有防尘透声膜，在不影响声音传输的前提下阻挡灰尘进入腔体内部，延长内置扬声器的使用寿命。

　　从功能适配性来看，该终端可兼容多路模拟视频信号输入，可根据实际使用需求切换不同监控点位的画面，屏幕的亮度参数做了针对性优化，适配车厢内常开照明的光线环境，不会因为环境光线过强导致画面看不清，也不会因为亮度过高对乘客造成视觉干扰。设备的供电模块做了宽电压适配设计，可适配车载供电系统的电压波动范围，避免车辆启动、用电设备启停时的电压冲击造成设备重启或损坏。在建模过程中，对壳体的分型面、卡扣结构、螺丝柱位置都做了1:1的还原，所有安装配合位都预留了合理的公差间隙，屏幕安装位预留了缓冲泡棉的安装槽，可在装配时粘贴缓冲泡棉，抵消车辆运行振动对屏幕的冲击，接口位置的安装槽尺寸按照常规工业接插件的标准尺寸绘制，可直接用于结构校验、安装模拟，不需要额外调整尺寸参数。整机的边角都做了R3以上的圆角处理，没有尖锐的外露棱角，避免乘客磕碰受伤，符合公共交通设备的安全设计要求。
