安讯士双视窗室外PTZ云台监控摄像机

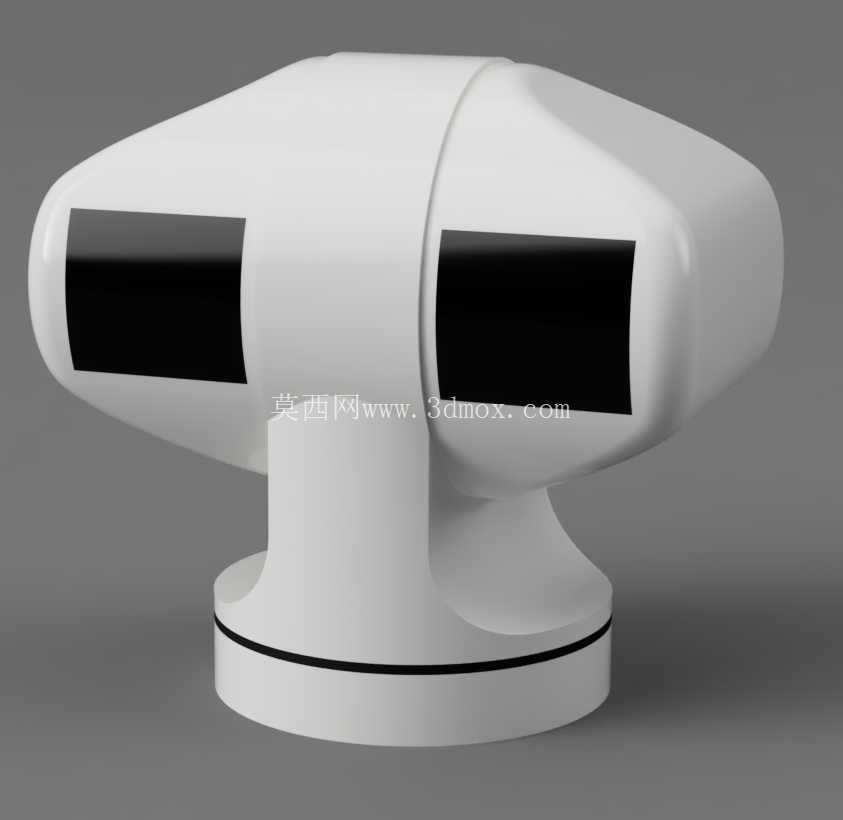

　　这类双视窗PTZ监控设备常部署在园区周界、港口堆场、城市主干道高空点位这类需要大范围覆盖的监控场景，区别于普通固定枪机与单视窗球机，双视窗的结构可以同时兼顾广角全景巡航与长焦细节追踪，在实际项目中能减少点位部署密度，降低整体布线与供电成本。从结构设计逻辑来看，整体采用流线型一体化外壳，没有突出的外置结构件，一方面是为了降低户外高风速环境下的风阻，避免强风导致云台转动抖动、画面偏移，另一方面光滑无棱角的外壳也能减少积尘、积雪附着，降低户外长期运维的清洁频次，外壳接缝处做了内凹止口设计，配合密封胶条可以满足户外IP66级别的防水防尘要求，适配暴雨、沙尘等恶劣户外工况。

　　底座部分采用圆形法兰安装结构，安装时需要匹配对应尺寸的预埋支架或者壁装挑臂，安装边界需要预留足够的水平转动空间，避免云台旋转时与墙面、支架杆件发生干涉，底座内部集成了水平转动驱动机构、POE供电模块与信号传输滑环，支持360度连续水平旋转，不会出现线缆缠绕的问题。上部的双舱体分别对应不同焦距的成像模组，舱体与底座连接的俯仰轴结构支持大角度垂直转动，可覆盖从近场地面到远端高空的全视野范围，视窗采用高强度钢化玻璃，表面镀有增透防反光膜层，既能减少强光环境下的画面眩光，也能抵御户外砂石击打避免视窗刮花。

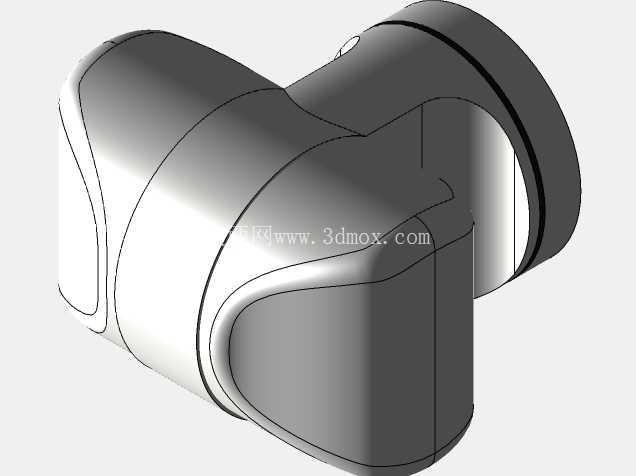

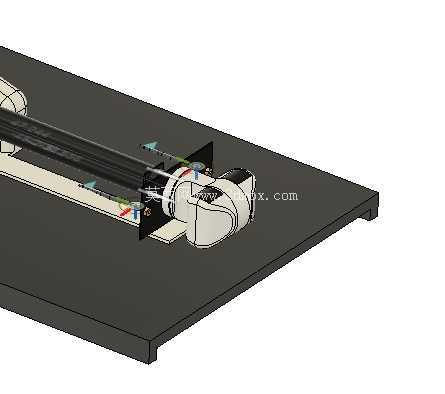

　　建模过程中优先保证整体安装尺寸、转动包络、视窗位置的准确性，省略了内部成像模组、排线这类非外观结构细节，整体外形轮廓与实际产品的安装匹配度完全满足项目前期方案排布、点位可视化模拟的需求，结构工程师在做监控点位深化设计时，可以直接调用该模型匹配支架、挑臂的安装尺寸，提前校验转动范围内是否存在遮挡，避免现场安装时出现视野受阻、转动干涉的问题。
