机械考试练习用V形定位块三维设计

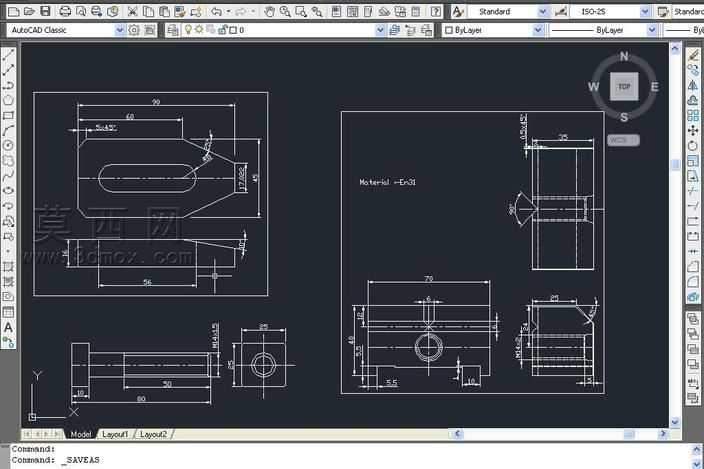

本次设计的V形定位块是面向机械制图与三维建模入门练习的教学类零件，整体建模过程严格遵循机械设计的尺寸规范，从二维工程图的尺寸标注逻辑出发，先梳理零件的主体结构特征：该零件以长方体为基础基体，上部开设V形定位槽用于轴类零件的装夹定位，侧面设计有贯穿的长圆形腰型孔，用于零件安装时的位置调节，同时端面带有螺纹孔结构，可配合紧固件实现定位后的锁紧固定。建模过程中首先绘制基体的二维草图，通过拉伸命令生成基础块体，之后针对V形槽部分，精准绘制90度夹角的槽型截面，添加对称约束保证槽体位于基体中心位置，通过切除拉伸完成槽体结构制作；腰型孔的绘制严格按照工程图标注的中心距、圆弧半径尺寸，添加水平与竖直的定位约束，保证孔位的位置精度，采用贯通切除的方式完成孔结构制作。针对零件上的螺纹孔结构，先绘制孔位中心点，通过异型孔向导命令添加标准螺纹特征，保证螺纹规格符合机械设计标准。建模全程严格对齐二维工程图的所有尺寸标注，对零件的棱边添加了符合工艺要求的微小倒角，避免锐边带来的安全隐患，同时还原了零件上的所有工艺结构，保证三维模型与二维图纸的尺寸完全一致，可直接用于后续的工程出图、装配验证以及3D打印制作。作为入门教学的练习案例，该模型的建模过程覆盖了草图绘制、约束添加、基础拉伸切除、特征编辑、标准件调用等三维建模的核心基础操作，能够帮助初学者快速掌握机械零件从二维图纸到三维模型的转化思路，理解机械零件的结构设计逻辑与工艺要求，熟悉定位夹具类零件的典型结构特征，为后续复杂机械零件的建模学习打下扎实基础。模型的结构设计完全贴合实际工业生产中V形定位块的使用需求，腰型孔的调节设计、V形槽的定位角度、锁紧螺纹孔的位置都经过合理性验证，既满足教学练习的知识点覆盖要求，也具备实际工装零件的结构参考价值。
