服务器机箱PCIe插槽通风挡片网格结构

　　这款网格挡片主要应用于标准19英寸机架式服务器、工业工控机箱的PCIe扩展槽空置位防护场景，日常设备运维中，机箱空置扩展槽如果没有配套挡片封堵，机箱内部的散热风道会出现漏风短路，外部的粉尘、金属碎屑也容易顺着槽位进入机箱内部，附着在主板焊点或者内存金手指位置，轻则造成接触不良引发设备宕机，重则可能因为导电碎屑造成板卡短路烧毁，这类挡片就是为解决这类问题设计的配套结构件。

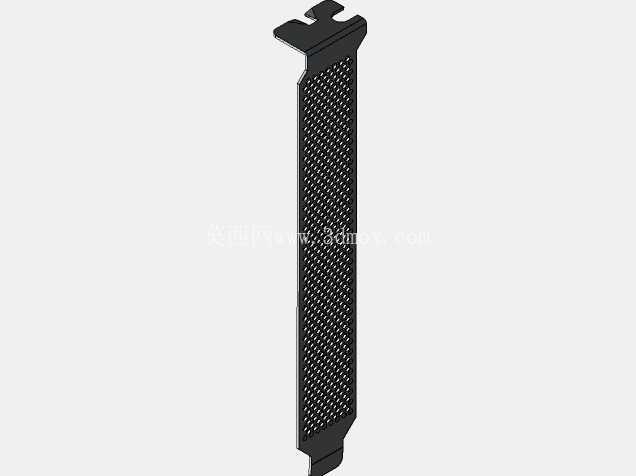

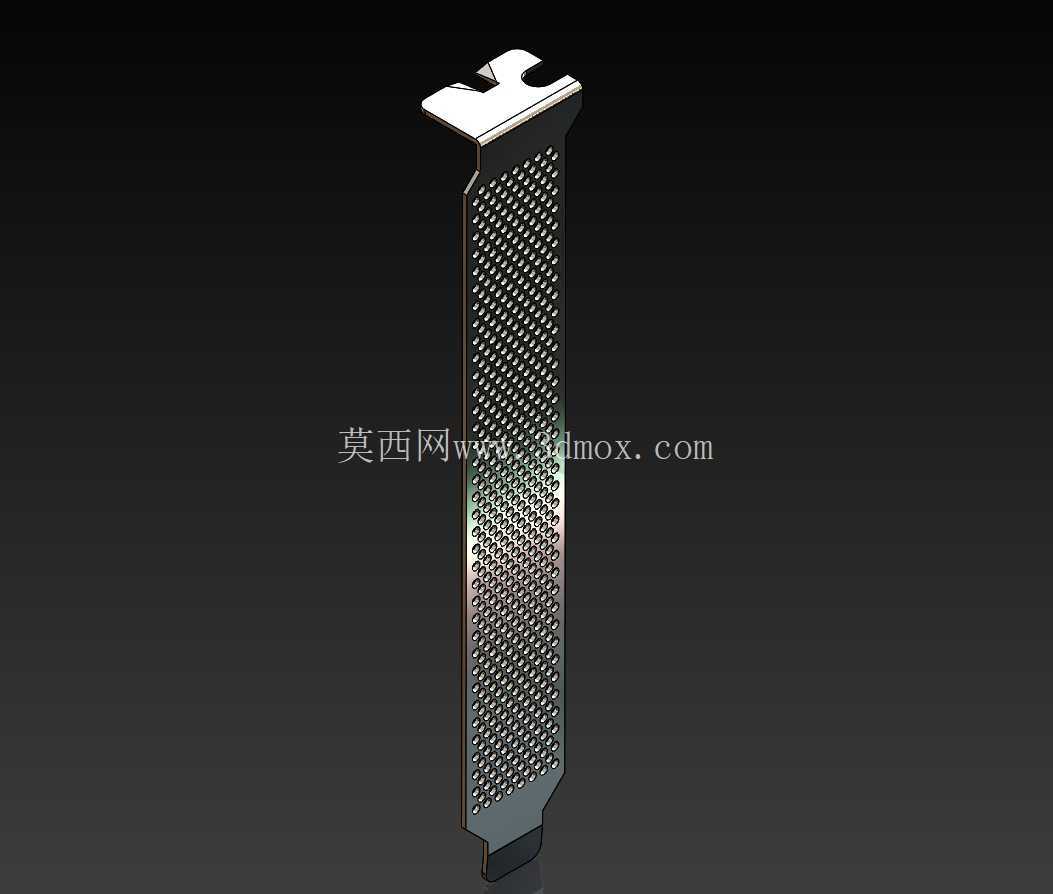

　　从结构设计来看，挡片主体采用长条形薄金属板冲压成型，整体轮廓完全匹配标准PCIe扩展槽的安装开口尺寸，上端的折弯卡扣结构可以直接卡入机箱槽位的上沿定位缺口，下端预留的螺丝固定孔位和机箱槽位的固定螺柱完全对齐，安装时不需要额外做尺寸适配，直接卡入后拧上一颗固定螺丝即可完成装配，拆装效率很高，日常运维更换板卡时可以快速拆装重复使用。挡片主体区域采用密集阵列式冲孔网格设计，冲孔的孔径经过反复验证，既可以保证足够的通风通流面积，不会因为加装挡片造成机箱内部风道风阻明显上升，影响散热风扇的送风效率，又可以阻挡绝大多数直径超过1mm的异物进入机箱内部，同时网格的排布做了等距均匀设计，冲孔后做了去毛刺处理，不会出现锐边割伤运维人员手指的问题，也不会因为锐边划伤穿过槽位附近的线材绝缘层。

　　从安装边界来看，挡片装入机箱后，内侧突出高度控制在3mm以内，不会和槽位附近安装的板卡元件、散热片产生干涉，外侧和机箱外表面基本齐平，不会突出机箱外壁影响机柜内的设备安装间隙，相邻槽位同时安装这类挡片时也不会出现互相挤压错位的问题。在实际选型使用中，这类网格挡片相比全密封式的金属挡片，更适合机箱内部风道风压较高、空置槽位较多的应用场景，既可以起到槽位封堵的防护作用，又可以辅助机箱内部的热量散出，不会因为全密封挡片造成局部区域散热不畅，很多存储服务器、算力服务器的空置扩展槽位都会优先选用这类网格结构的挡片，在防护和散热之间取得比较好的平衡。

　　建模过程中，网格部分的阵列特征需要严格控制冲孔的间距和边距，避免冲压成型时出现板料变形，上端卡扣的折弯角度需要和机箱槽位的卡扣间隙匹配，过松会出现挡片晃动异响，过紧则会造成安装卡滞难以卡入到位，下端固定孔的同轴度也需要控制在合理公差范围内，避免出现螺丝无法顺利拧入螺柱的问题。
