带法兰端透明灯管结构三维设计

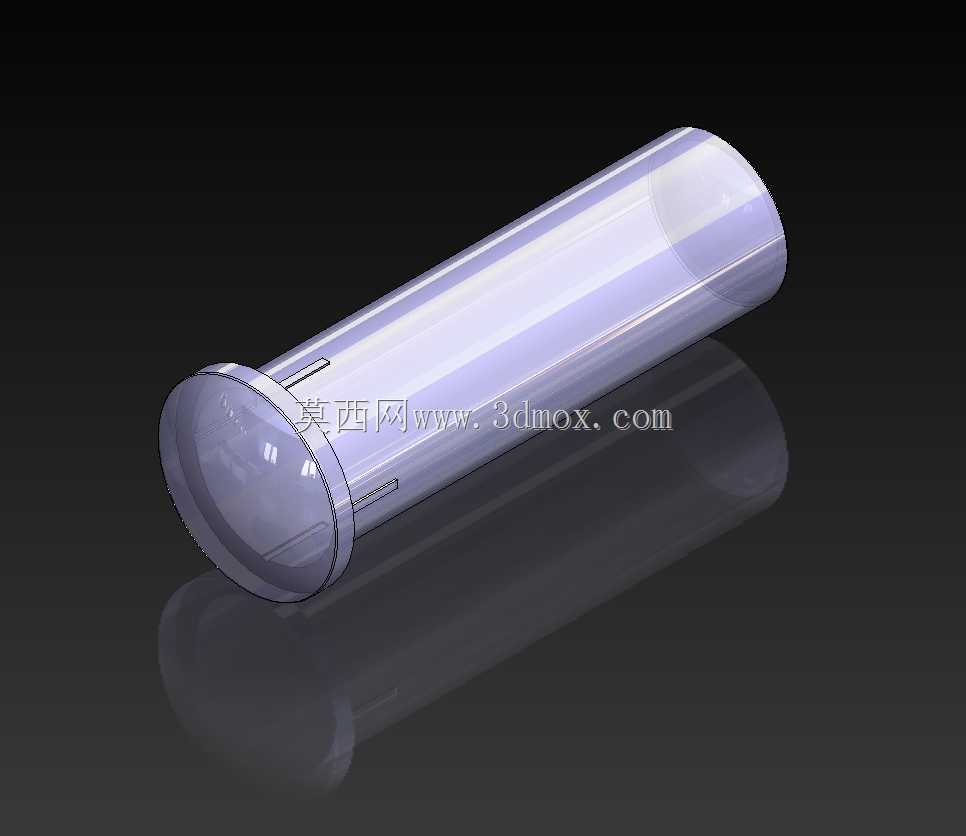

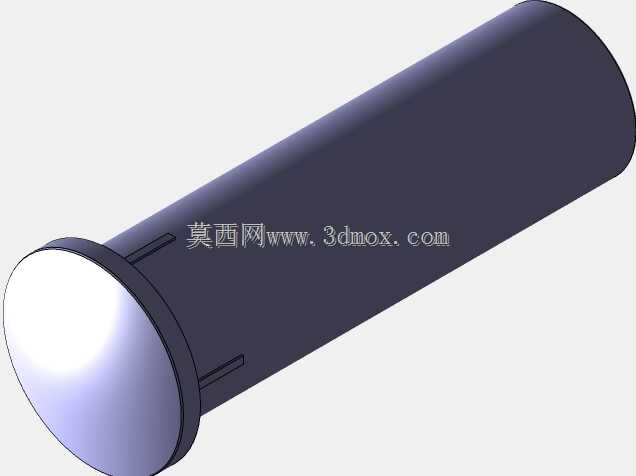

这款带法兰端的透明管状零件，常作为照明设备的灯管外罩应用在各类洁净照明、设备内置照明场景中，比如食品加工生产线的密闭设备观察窗照明、实验室仪器内部照明、小型封闭柜体的照明组件，也可作为小型流体管路的透明观察段，用来直观查看管路内部介质的流动状态。从结构设计来看，主体为等径直筒结构，一端设置外翻法兰边，法兰边的作用主要是实现轴向定位与安装固定，安装时法兰端面贴合设备安装基面，可通过周向点胶、卡箍压紧或者小螺钉周向锁附的方式完成固定，无需在管身额外加工安装孔，避免破坏管身的密封性能与结构完整性。管身采用等壁厚设计，透明材质的选型兼顾透光性与结构强度，壁厚均匀性是设计时的核心考量点，若壁厚不均，一方面会导致透光出现折射偏差，影响照明光线的均匀输出，另一方面在注塑或者挤出成型时容易产生内应力，长期使用或者接触温度变化环境时出现开裂风险。尺寸层面，管身主体直径为φ3.9，端部法兰尺寸为φ5.0，这个尺寸边界决定了它的适配场景，安装时需要在设备面板上开设直径略大于管身、小于法兰直径的安装孔，管身穿过安装孔后法兰卡在面板外侧，配合密封垫即可实现安装位的防尘密封，适配的安装面板厚度范围通常在0.3到1.0之间，过厚的面板会导致管身伸入设备内部的长度不足，影响照明或者观察视野，过薄的面板则容易出现安装后松动的问题。端部的圆弧封闭设计，一方面是为了消除锐边，避免安装维护时划伤操作人员，另一方面圆弧结构相比平端结构抗冲击性能更好，在受到意外外力碰撞时，圆弧面可以分散应力，降低端部碎裂的概率。管身靠近法兰端的位置设置了几处微小的轴向凸筋，这些凸筋的作用是安装时与配套的密封胶圈形成过盈配合，增大接触摩擦力，防止胶圈移位，同时也能在胶圈老化收缩后，依然保持足够的密封压紧力，避免灰尘、水汽从安装缝隙进入设备内部。在做三维建模时，这类薄壁透明件需要重点处理法兰与管身的过渡圆角，圆角半径不能过小，否则成型时容易出现应力集中导致的发白、裂纹问题，同时管身的圆柱度公差需要控制在合理范围，若圆柱度超差，管身穿入安装孔时会出现卡滞，或者安装后出现倾斜，影响光线照射方向或者管路对接的同轴度。作为照明灯管使用时，内部可适配对应直径的LED灯板，灯板从法兰端装入，法兰端的开口可配套端盖实现封闭，端盖与法兰之间可设置走线槽，方便电源线引出；作为流体观察段使用时，法兰端可对接同规格的管路接头，管身的高透明度可以清晰观察内部是否有杂质、气泡，判断流体流动是否顺畅，在小型实验装置、小型水处理设备中应用十分广泛。
