直插式φ3发光二极管引脚结构建模

　　在消费电子、工控面板、电源指示、小型信号采集设备的结构堆叠阶段，直插式φ3发光二极管是最常被调用的基础光电元件之一。这类元件通常焊接在PCB通孔焊盘上，灯头从面板开孔处伸出，用来呈现设备通电、运行、故障告警等状态，也会在简易照明、玩具电路、实验教学板里作为光源使用。建模时不能只画一个透明圆柱加两根杆，必须把封装的真实装配边界还原出来，否则后续做面板开孔、焊盘间距校核、外壳避让时很容易出现干涉。

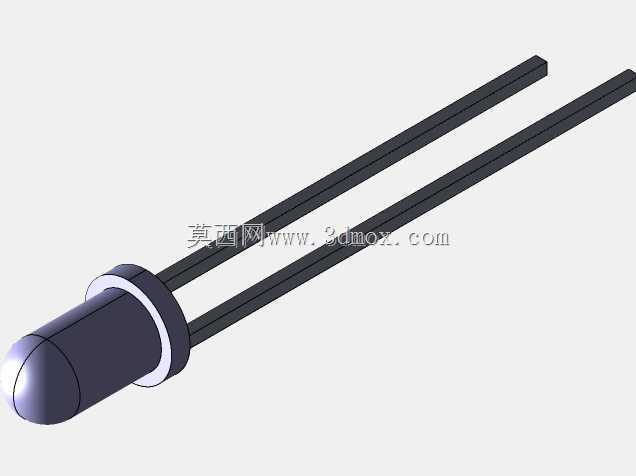

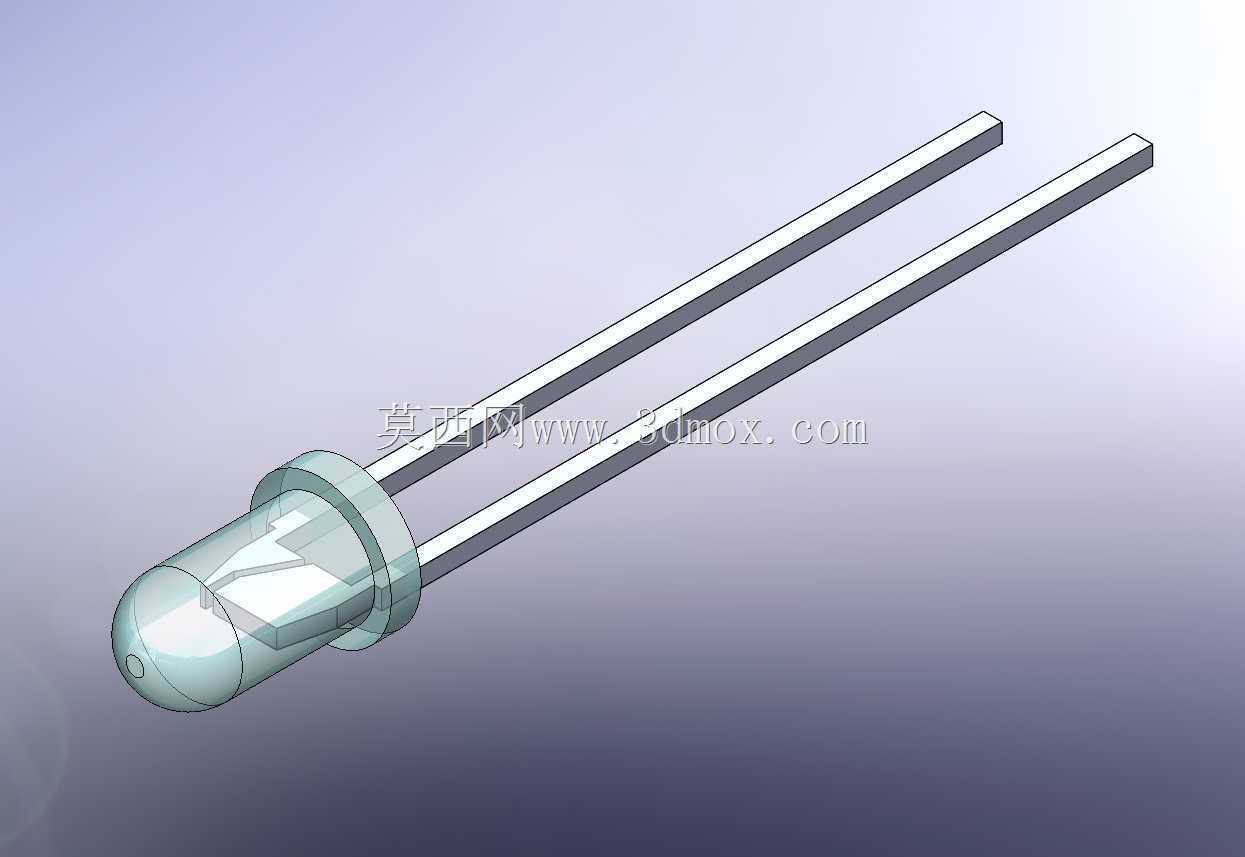

　　灯头部分采用直径3mm的圆顶透明封装，端部为半球形聚光结构，柱身靠近引脚一侧带有一圈定位凸缘。这个凸缘在实物里承担轴向限位作用：当灯珠从PCB背面穿过、前端伸入面板安装孔时，凸缘会贴靠在PCB或灯座端面，限制灯头继续前窜。建模时要把凸缘外径、凸缘厚度、半球曲率与圆柱段的衔接关系做顺，透明外壳内部还要留出芯片支架、键合引线和反光杯的占位空间，外观渲染时才能体现出环氧封装的折射层次。

　　两根平行直引脚是干涉检查的重点。长脚对应阳极、短脚对应阴极，模型中通过引脚长度差异以及灯头底部的扁位特征来区分极性，结构工程师在出PCB封装时可以直接参照引脚中心距、引脚截面尺寸和伸出长度确定通孔孔径与焊盘布局。引脚从封装底部引出后保持平直，没有预折弯，这意味着自动插件或手工焊接时需要依靠PCB孔位保证定位；如果设备内部存在振动，还可以在引脚根部点胶或增加灯座，避免长期受力导致焊点疲劳。

　　从安装边界看，灯头外径决定了面板指示灯孔的推荐开孔范围，凸缘外径决定沉孔或挡圈尺寸，引脚总长度则关系到元件本体与PCB背面元件的高度冲突。做整机布局时，灯珠伸出面板的高度不能过高，防止运输摩擦磨花球面；也不能过低，否则光线会被面板遮挡，指示可视角度变差。模型将透明灯罩、内部芯片支撑、两根金属引脚拆分为独立结构，既方便在装配里做透明材质显示，也便于导出到布线环境中核对极性与空间位置。对于需要密集排列多颗指示灯的面板，还可以依据该模型阵列复制，检查灯珠中心距、遮光套尺寸和丝印标识区域是否互相干扰，从而在样机加工前把通孔位置、极性方向和焊接高度一次确定。
