定子翻转夹持工装站三维结构设计

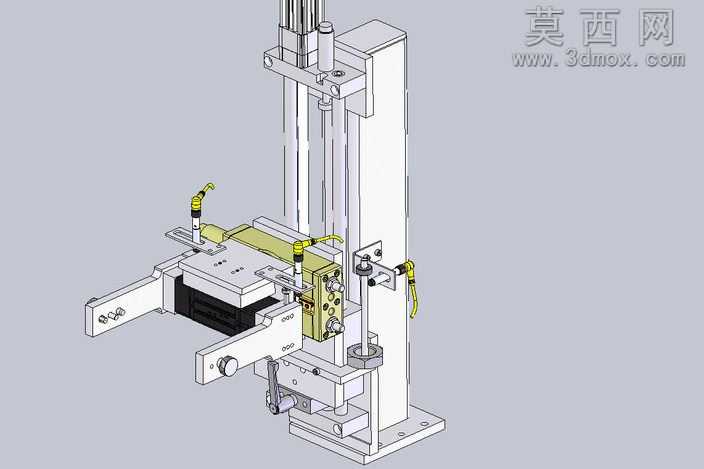

本作品为定子加工工序间使用的翻转夹持工位装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动部件都做了符合实际加工要求的特征还原，未做过度简化处理，确保模型可直接用于结构评审、运动仿真以及后续的加工出图参考。整体结构采用立式立柱作为承载主体，底部设计带安装孔的方形底座，可通过螺栓直接固定在生产线工位台面上，立柱侧方搭配线性导轨组件实现升降调节功能，可适配不同高度规格的定子工件加工需求，导轨侧方设置有行程限位块与位置检测元件安装位，可直接加装传感器实现工位的自动化位置反馈。前端执行机构采用双侧对称夹爪设计，夹爪接触面做了仿形处理，可贴合定子工件的外轮廓避免夹持过程中造成工件表面损伤，夹爪的开合动作由气动元件驱动，气路接口做了标准化快插设计，同时搭配节流阀可调节夹爪开合速度，避免动作过快冲击工件。夹爪组件与翻转驱动结构相连，可带动夹持状态下的定子完成180度范围内的角度翻转，翻转转轴处配置了高精度轴承组件，保证翻转过程的平稳性，同时设置有角度锁紧结构，可在指定翻转角度位置实现可靠锁止，避免工件移位。建模过程中对所有标准件都做了精细化还原，包括紧固件、气动接头、调节旋钮等部件都按照实际选型尺寸建模，材质渲染阶段区分了不同部件的材质属性：立式机架与结构件采用阳极氧化铝材质渲染，夹爪接触部位采用聚氨酯防滑材质渲染，气动元件采用哑光金属材质渲染，紧固件采用镀锌亮面金属材质渲染，整体渲染效果清晰区分各功能部件，直观呈现装置的结构层次。设计过程中充分考虑了工位的操作便利性，所有调节旋钮、气路接口都设置在操作人员易触碰的外侧位置，走线与走管都设计有专用的固定卡扣位置，避免管线干涉运动部件，整体结构紧凑，占用工位面积小，可直接集成到定子自动化生产线中，完成工件的姿态转换工序，替代人工翻转作业，提升生产过程的稳定性与作业效率，模型的各部件都做了独立的特征分组，可根据实际使用需求快速修改参数，适配不同尺寸规格的定子工件使用。
