数控折弯机运动演示三维结构设计

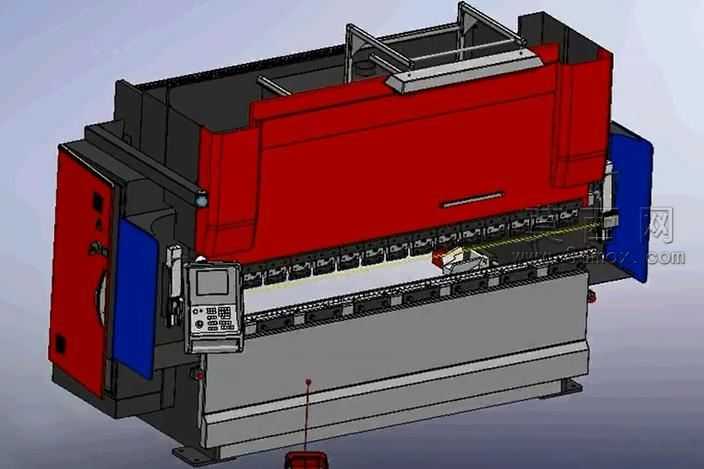

本作品为数控折弯机的三维结构设计与运动动画演示模型，建模过程严格遵循实际数控折弯机的生产制造规范与结构比例，完整还原了设备的全部核心组成单元。建模阶段采用自底向上的装配设计思路，首先对各个子部件进行独立建模：机身主体采用厚钢板焊接结构的建模逻辑，还原了主机身的刚性框架形态，对机身的加强筋布局、安装基准面都做了精细化的结构还原，确保整体框架的结构合理性；上模滑块部分完整复刻了折弯机的滑块导轨配合结构，还原了滑块与导轨的滑动连接关系，对上模装夹槽、夹具定位结构都做了细节刻画，能够清晰展示折弯刀具的安装定位逻辑；下模工作台部分还原了工作台的挠度补偿结构、下模装夹定位槽，同时对后挡料机构的X轴、R轴传动结构做了完整建模，包含挡料指、传动丝杠、导向导轨、驱动电机安装位等细节，还原了数控折弯机后挡料的精准定位功能；机身侧面的数控操作面板采用实体建模还原了操作按键、显示屏、手持操作单元的形态，机身侧部的电气柜、液压系统安装位也做了对应结构呈现，设备前部的脚踏开关装置也完整还原了实际形态。材质渲染阶段根据不同部件的实际材质做了对应区分：机身主体钣金外罩采用哑光红色喷塑材质，还原设备的工业涂装质感；机身下部的灰铸铁底座采用铸铁哑光材质，呈现铸件的厚重质感；侧部电气柜门采用蓝色喷塑材质，与主体红色形成清晰的视觉区分；导轨、丝杠等传动部件采用金属镀铬材质，呈现金属加工件的光亮质感；操作面板采用塑料与玻璃组合材质，还原显示屏的通透质感与按键的塑料触感。动画设计部分完整模拟了数控折弯机的实际工作流程：首先演示后挡料机构根据折弯参数调整位置的运动过程，随后演示上模滑块快速下行、慢速工进折弯、保压、快速回程的完整折弯动作循环，同时配合脚踏开关的触发逻辑，还原设备的实际操作流程，整个动画过程严格匹配实际设备的运动逻辑，各部件的运动行程、配合关系都符合真实数控折弯机的运行参数，能够直观展示数控折弯机的工作原理与结构组成，为设备的结构认知、教学演示、方案展示提供清晰直观的三维可视化参考。
