螺旋给料输送设备结构设计方案

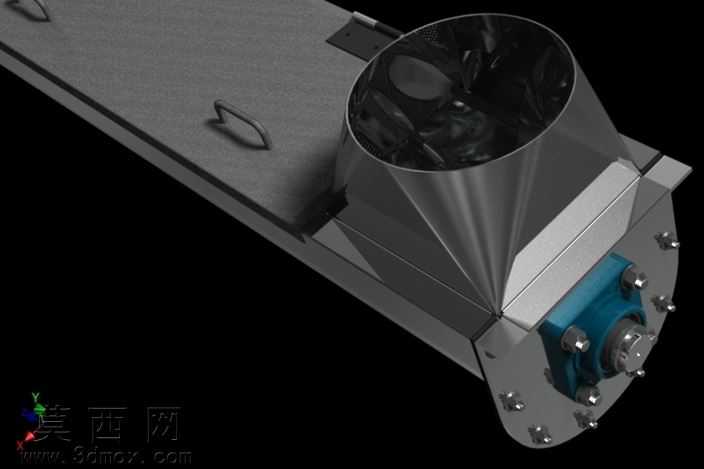

本作品为螺旋输送给料设备的三维建模设计，整体采用卧式布局结构，通过三维建模软件完成全参数化的零件绘制与装配校验。建模过程中首先对设备的核心功能部件进行拆分规划，分别完成进料斗、输送槽体、螺旋轴组件、端盖密封结构、传动连接基座等独立零件的建模，每个零件均按照实际加工的尺寸公差进行参数设定，确保后续装配环节无干涉问题。渲染阶段采用金属质感材质对槽体、进料斗等钣金结构件进行材质赋予，表面做哑光金属处理还原工业设备的真实质感，端盖连接部位的紧固件采用镀锌螺栓材质效果，传动侧的轴承座部分做蓝漆涂装的材质区分，还原实际工业设备的涂装工艺。结构设计上，进料斗采用上宽下窄的锥形收口结构，能够引导物料顺畅落入输送腔体内，槽体为U型截面设计，既保证螺旋叶片的运转空间，也能减少物料在槽体内的残留堆积，端盖部位采用多螺栓均匀分布的连接结构，配合密封垫片的设计，能够避免输送粉状、颗粒状物料时出现漏料问题，传动端的轴伸结构做了台阶式设计，方便后续与减速电机的输出轴进行联轴器连接。设计思路围绕小流量均匀给料的使用需求展开，螺旋叶片采用等螺距设计，能够保证物料在输送过程中流速稳定，不会出现物料挤压结团的问题，槽体侧面设置的把手结构方便设备的搬运与安装定位，整体结构紧凑，占用安装空间小，既可以单独作为给料设备使用，也可以对接其他生产设备作为物料输送的中转单元，建模过程中对所有配合面均做了装配间隙的校验，确保活动部件运转无卡滞，静态部件连接牢固可靠，渲染输出的效果图清晰展示了设备的外观结构与各部件的装配关系，能够为实际生产制造提供直观的结构参考。
