Arduino十六路PWM舵机驱动板

　　这块蓝色PCB驱动板在多舵机联动项目里几乎是标配件，核心采用PCA9685芯片，通过I2C总线与主控通讯，单芯片可输出16路独立12位分辨率PWM信号，专门用来驱动舵机、LED调光或者需要PWM调速的小型直流负载。做机械臂、多足机器人、航模舵面阵列这类项目时，Arduino原生引脚的PWM通道数量往往不够，而且主控直接输出舵机控制信号会占用大量定时器资源，挂接这块扩展板之后，只需要SDA、SCL两根信号线就能级联多块板，理论上同一I2C总线上最多可扩展到62块、近千路PWM输出，完全能满足中小型仿生机器人、教学实验平台的通道需求。

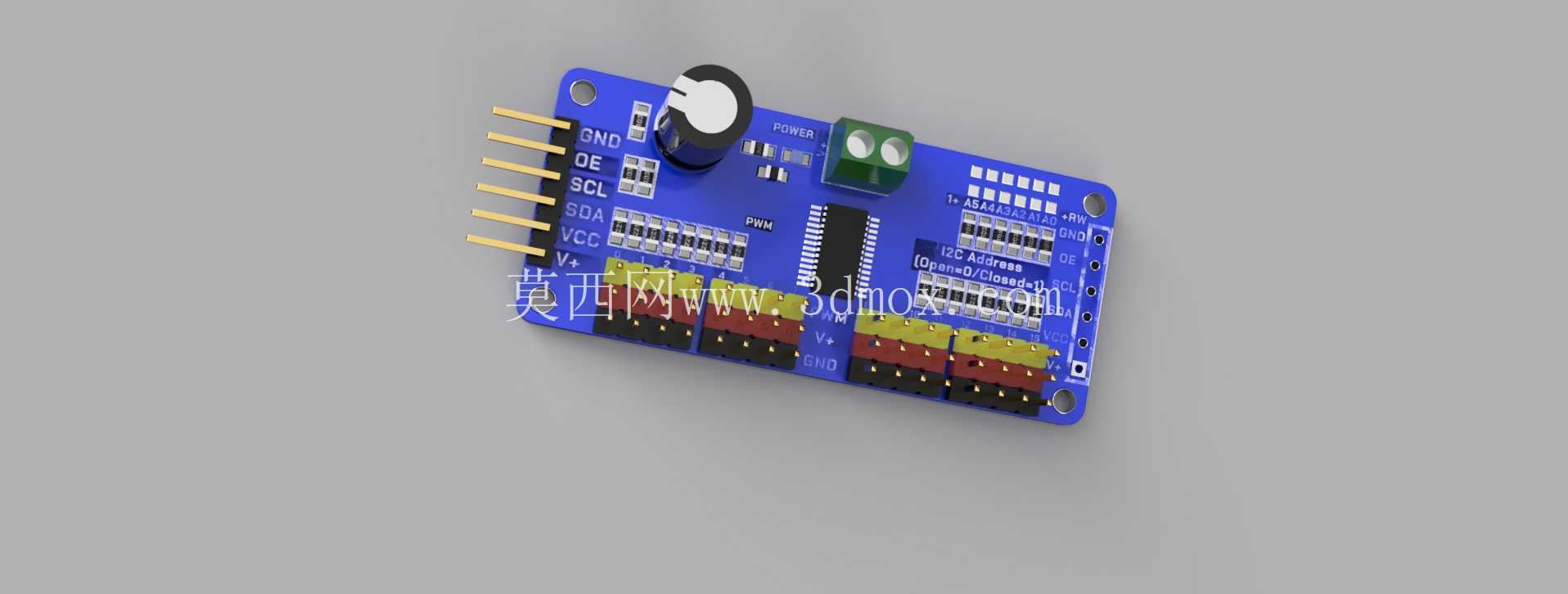

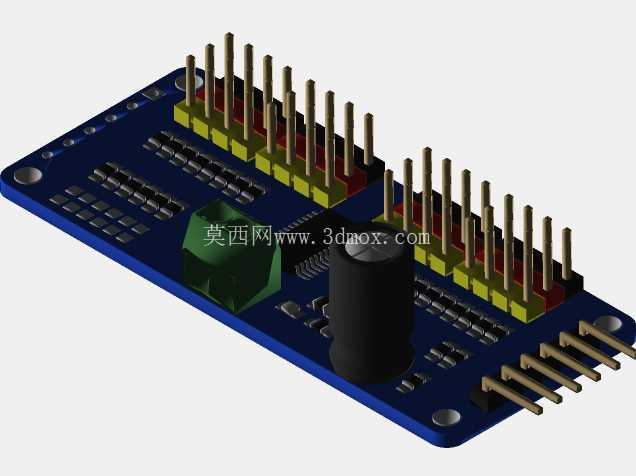

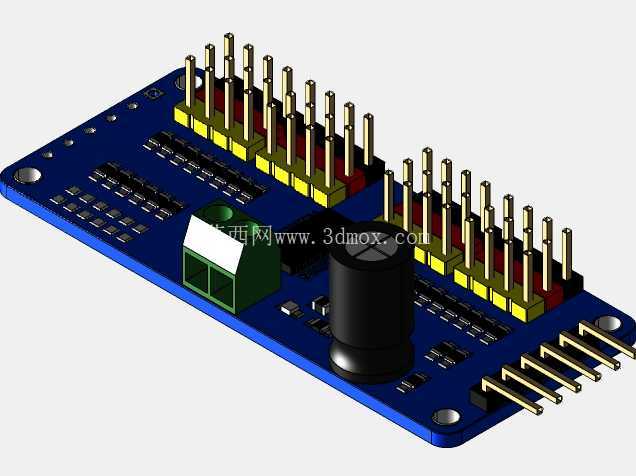

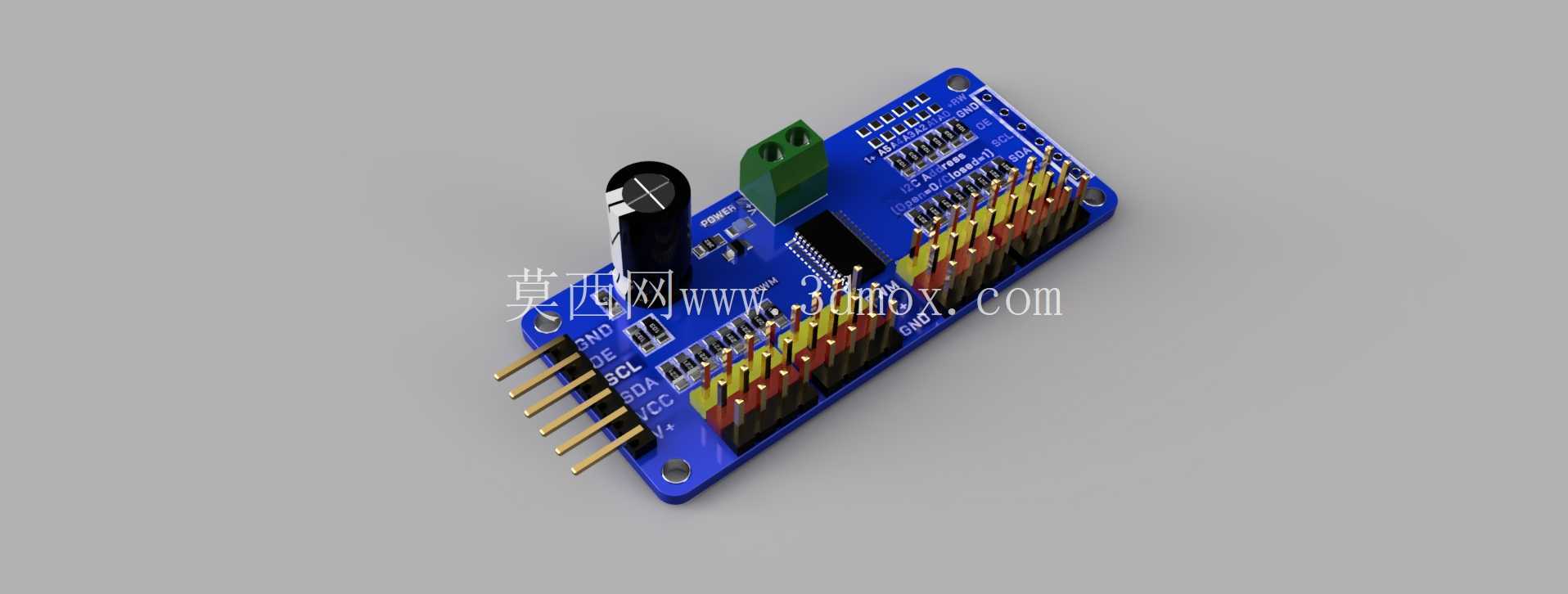

　　板卡布局上，左侧引出GND、OE、SCL、SDA、VCC、V+六根排针，其中VCC是芯片逻辑供电，V+则是舵机动力电源输入，右上角绿色接线端子专门用来接入外部5~6V大电流舵机电源，两路电源做了物理分离，避免舵机堵转时的电流尖峰拉垮主控逻辑电压，这一点在多舵机同时动作的工况下非常关键。板载16路舵机接口按0~15编号，每一路都并排引出V+、GND、信号三针，接口采用标准0.1英寸间距排针，直接兼容市面上绝大多数SG90、MG996R之类的常规舵机插头，接线时不需要额外转接。板上还预留了电源指示灯、I2C地址配置焊盘，通过焊接地址引脚可以修改每块板的I2C从机地址，方便多板堆叠使用。

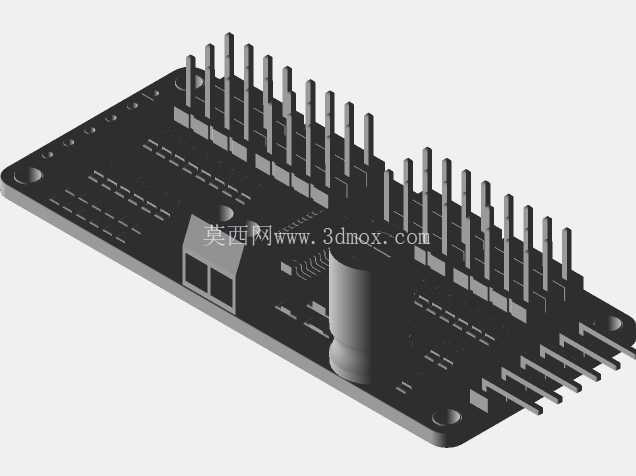

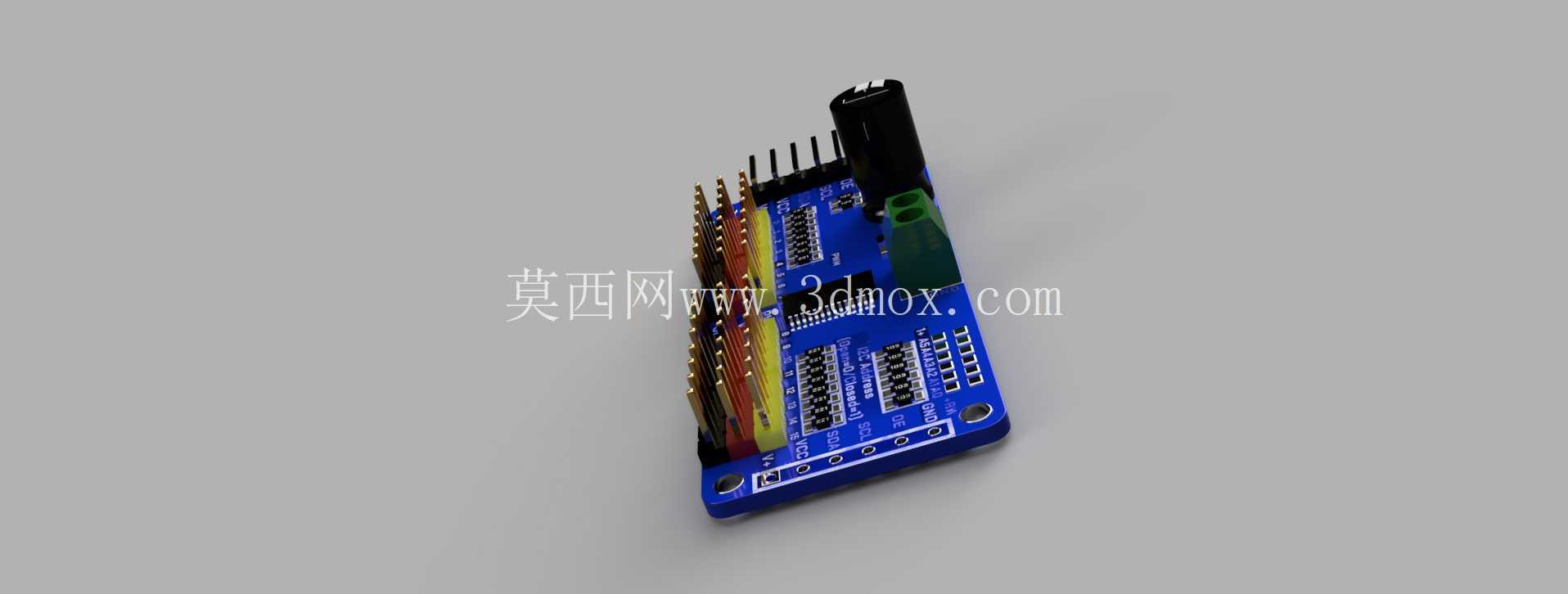

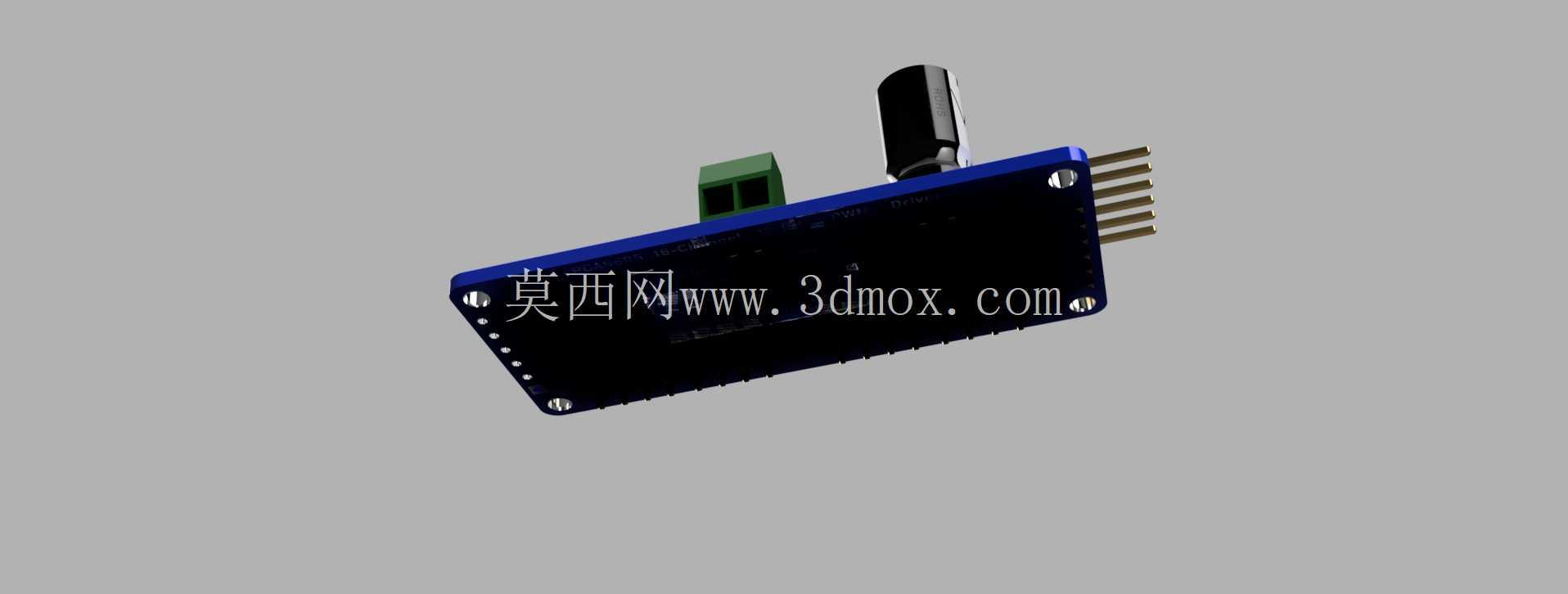

　　结构尺寸方面，整板为长方形双层PCB，四角开有标准M3安装孔，孔位间距适配常见的亚克力支架、铝型材搭建的机器人底盘，安装时可以用铜柱隔离固定，避免板底焊点与金属框架短路。板上电解电容、绿色接线端子、黑色排座的高度都控制在较低范围，堆叠安装时不会和上层主控板发生干涉。OE引脚支持输出使能控制，可以通过主控引脚快速关闭所有PWM输出，在急停场景下能立刻让所有舵机停止响应。实际选型时要注意，V+舵机电源不要从Arduino的5V引脚取电，十几路舵机同时动作的电流可达数安培，必须从绿色端子外接独立电源，并保证共地。建模时把排针、端子、电容、芯片的实际高度都还原到位，装配到机器人躯干内部时就能提前核对走线空间与安装间隙，避免后期实物组装出现干涉。
