惠普EliteDesk600G5迷你主机外观结构

　　迷你主机在工业现场、办公工位、展厅控制和嵌入式设备配套中经常出现，它的价值不在于单纯缩小电脑体积，而在于把计算单元放进原本无法容纳标准塔式机箱的位置。EliteDesk 600 G5这类小型主机常见于产线看板终端、设备调试工位、零售收银后台、会议室中控以及桌面虚拟化环境。实际布置时，结构工程师需要同时考虑前面板接口操作、后部线缆弯折、散热进排风方向和固定支架空间，不能只按产品宣传尺寸做一个矩形占位。

　　该机型前面板布局紧凑，电源键位于右侧，按键轮廓清晰，周边保留手指按压所需的避让区。音频接口、USB接口和Type-C类接口沿前面板横向排列，接口之间的间距直接影响U盘、加密狗、音频插头和调试线缆同时使用的可行性。建模时需要把接口凹腔、端口唇边、塑料面板分件线和标识字符位置一并还原，否则在做机柜开孔、桌面支架或防护外罩时，容易出现插头干涉、盖板压到线缆或维护人员无法快速识别端口的问题。

　　机身顶部采用密集斜向肋条，这些肋条并非单纯装饰。迷你主机内部主板、内存、存储和散热模组集中，壳体需要在有限面积内提高刚性并引导气流。斜筋方向、深度和间距会影响顶面承压能力与视觉质感，也关系到堆叠安装时是否遮挡通风路径。前面板上半部分为深色散热区域，下半部分为浅色金属或塑料面板，材质分界明确；在三维结构中应保留这种高低差和表面转折，便于后续做渲染验证、钣金安装框以及定制铭牌贴合。

　　从安装边界看，迷你主机不能按裸机长宽高简单留空。前部要预留USB收发器和耳机插头的插入深度，后部要考虑电源线、显示器线、网线的弯曲半径；若采用显示器背后VESA挂载，还需核对支架挂孔、主机底面固定点以及插头与显示器支架之间的冲突。设备放入控制柜时，两侧和顶部不宜紧贴封板，尤其是带通风肋的一面，应保留气流通道；桌面布置时，则要避免键盘托架、抽屉前缘挡住电源键和前置接口。

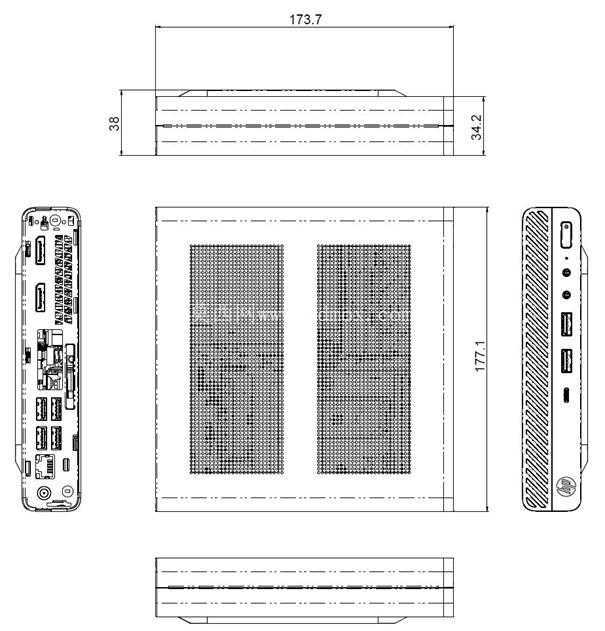

　　结构建模过程中，外形轮廓以实测数据为基础，圆角、斜面、接口开孔和按键高度均按实物关系建立。壳体边缘的小圆角能够反映冲压或注塑工艺特征，前面板接口周围的黑色补强区域也要体现出来。对于需要做配套工装的工程师，该模型可用于检查主机在支架、机柜、设备台车上的装配关系；对于做产品外观和空间方案的人，它可以直接验证迷你电脑在狭小工位中的摆放、线缆走向和维护操作路径。

　　这类设备的设计思路本质上是在标准PC功能、散热可靠性和紧凑体积之间取得平衡。小机箱要求接口排布更克制，壳体筋位更细密，固定方式更依赖支架和背装结构；而在工程应用里，真正影响使用的往往不是主机本身性能，而是每一个插头能否顺利接入、设备长期运行时热风能否排出、维护时能否单手开机和快速更换外设。把这些边界条件纳入三维模型，才能让外观数模服务于实际安装与选型。
