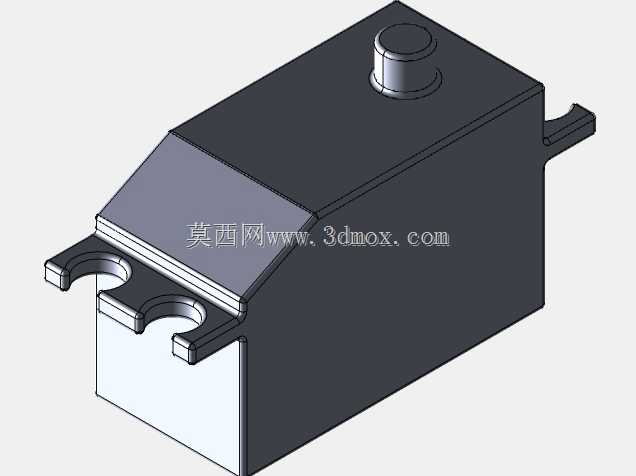

Goteck数字无刷舵机结构三维建模

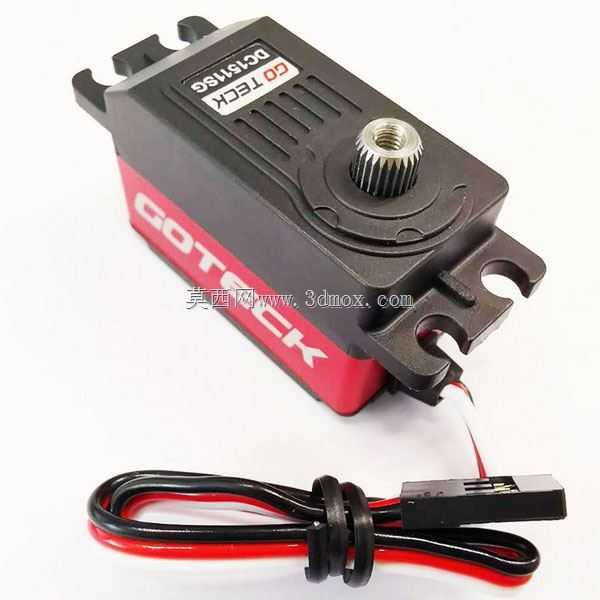

　　这款Goteck数字无刷舵机的三维建模，完整还原了短身舵机的全部结构细节，建模过程中优先考虑了遥控模型改装、小型自动化执行机构选型时的装配校核需求。从实际应用场景来看，这类14kg级扭矩的数字舵机，既可以适配1/10比例遥控房车、越野车的转向机构，也能承担固定翼航模的副翼、升降舵操控，还可用于小型机器人关节、云台俯仰机构的动力输出，覆盖了消费级遥控模型到小型自动化执行端的多数舵机使用场景。建模时首先梳理了舵机的实际功能逻辑：无刷电机作为动力源，通过内置减速组将高转速低扭矩的动力转化为输出轴的低转速高扭矩转动，数字控制电路负责接收PWM信号并精准控制输出轴转角，相比传统有刷舵机，无刷结构的使用寿命更长、响应速度更快，堵转时的发热控制也更优，这部分的内部结构在建模时做了分层处理，外壳、减速仓、电路仓、电机仓的分隔完全匹配实物的装配逻辑，方便使用者拆解查看内部传动路径。

　　外形尺寸与安装边界是这类舵机建模的核心重点，建模时严格对齐实物的安装孔位间距：两侧固定耳的安装孔中心距为标准短身舵机尺寸，输出轴的齿形为标准25T金属舵机齿，可直接匹配市面上绝大多数标准舵机臂、摇臂配件，输出轴中心到舵机底部的高度、舵机主体的厚度与宽度都做了精准还原，使用者在做整机装配时，可以直接将模型导入装配体，校核安装空间是否充足，避免出现舵机与车架、机身结构干涉的问题。外壳部分的建模还原了上下壳的扣合结构、侧面的散热槽设计，底部出线口的位置、线材的直径与接插件尺寸也完全匹配实物，接插件为标准 Futaba 三线接口，可直接插入常规接收机、舵机控制板的接口，建模时保留了线材的自然弯折形态，方便使用者在做布线设计时参考走线空间。

　　输出轴部分还原了金属齿的细节，轴端的内螺纹孔也做了建模，对应舵机臂的固定螺丝规格，方便选型时确认螺丝长度是否合适，不会出现螺丝顶到舵机内部结构的问题。从设计思路来看，这类短身舵机的结构设计核心是在有限的体积内最大化输出扭矩，同时保证安装兼容性，所以建模时特意保留了外壳的加强筋结构、固定耳的厚度参数，这些细节直接决定了舵机在大扭矩输出时的结构强度，比如固定耳如果厚度不足，在剧烈转向、舵机堵转时很容易出现断裂，建模时还原的加强筋位置，也能给需要改装舵机外壳、做定制化安装座的设计者提供结构参考。在实际的模型改装项目中，很多时候需要给舵机加装防水套、定制安装支架，这个三维模型可以直接用来生成支架的安装孔位、匹配防水套的包裹尺寸，不需要反复测量实物尺寸，能大幅缩短改装设计的周期。另外建模时也还原了舵机外壳的标识位置、侧面的品牌标识区域，做产品展示动画、装配演示时可以直接替换标识贴图，不需要重新调整面的位置。舵机的输出轴转动范围做了限位结构的还原，对应实物的左右转动角度边界，在做运动仿真时，可以直接设置对应的转动角度限制，模拟舵机实际的转动行程，避免仿真时出现超出行程的错误。

　　对于做小型自动化设备的设计者来说，这类舵机常被用来做小型物料拨杆、门禁开关、相机云台的执行机构，模型的安装尺寸精准度直接决定了整体结构的装配成功率，建模时所有的配合面都做了公差预留的参考，比如安装孔的直径略大于标准固定螺丝的直径，符合实际装配时的间隙要求，输出轴与舵机臂的配合也保留了合理的间隙，不会出现建模时过盈导致装配干涉的问题。线材部分的建模采用了柔性形态还原，接插件的端子位置、线序对应的颜色区分也做了还原，方便做电路接线设计时参考线序定义，避免接反电源导致舵机烧毁。整体建模没有做多余的简化，所有影响装配、选型的结构细节都完整保留，既可以用于选型阶段的空间校核，也可以作为结构设计的参考，还能用于产品演示、教学课件的制作，覆盖了从设计选型到演示展示的多场景使用需求。
