Minisforum迷你PC紧凑型主机机箱结构

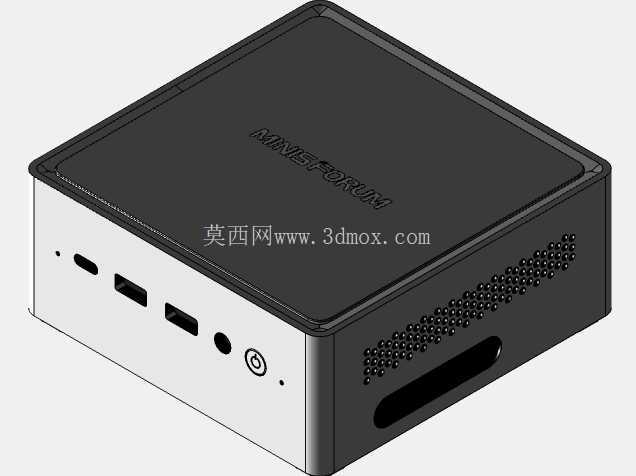

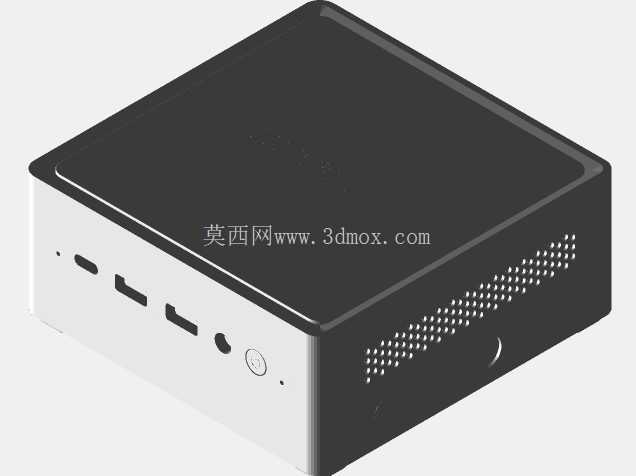

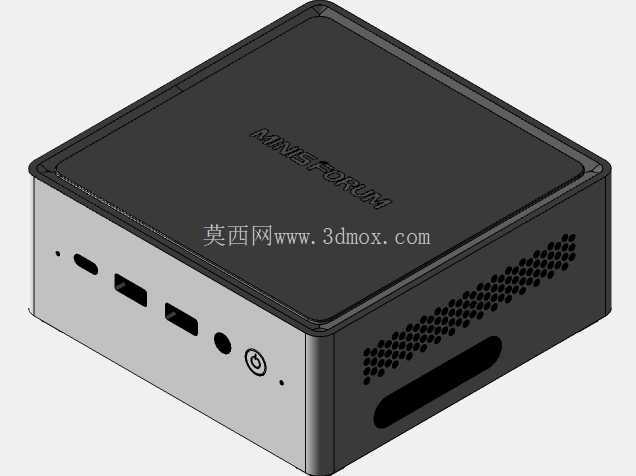

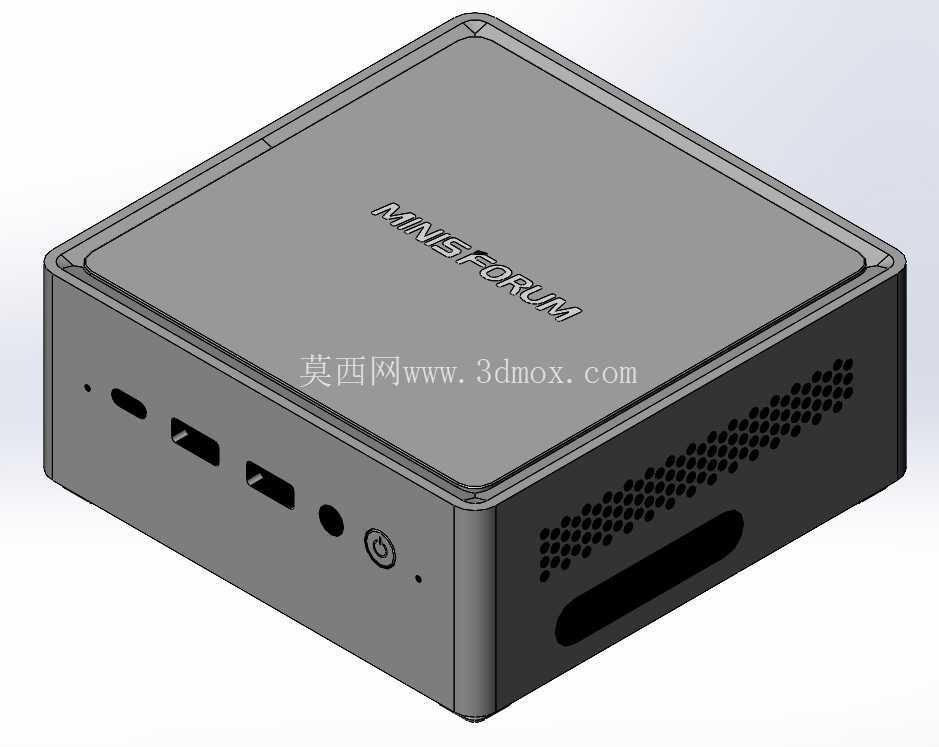

　　这款紧凑型迷你主机机箱面向桌面边缘计算、工业工位控制、轻量级办公终端与家庭影音播放场景，整机采用近似方形的薄盒式布局，在极小的占位空间内整合主板固定、接口外露、通风散热、电源按键布置与底部支撑等结构要素。建模时先以主板核心器件的高度包络确定内腔净高，再围绕CPU与内存区域预留散热风道，外壳顶面保持连续平整，可在桌面堆叠少量轻型物件，也能嵌入显示器支架后方、设备柜层板或工控操作台的预留槽位。前面板沿侧边依次布置多规格USB接口、音频孔与电源按键，接口间距兼顾普通U盘和弯头线材的插拔空间，按键旁设置状态灯位，避免操作者在低光照环境下误触。

　　侧部大面积蜂窝孔对应内部热风排出路径，孔阵边界避开壳体折弯圆角和螺丝柱，孔间留筋保证冲压或注塑成型时的结构刚度；长条形开孔区域为扬声器出声或辅助进风预留，孔位与内部风扇、喇叭的安装位置对齐，减少风路折返。机箱上下壳采用包边扣合思路，转角做小圆角过渡，既降低薄壳件的应力集中，也避免锐边在装配时划伤线材。内部螺柱位置根据标准Mini-ITX以下规格主板的安装孔推演，柱高控制在主板焊点与壳底安全间隙以上，底部增设局部加强筋，防止锁紧螺丝后壳体凹陷。后端区域按照网口、HDMI、电源口等常用接口的排布留出开口，开口周边保留挡墙，用来约束接口屏蔽罩并控制EMI缝隙。

　　整机外轮廓尺寸适配常规VESA挂载背板的孔位范围，背部可扩展挂耳结构，固定在显示器后方时不占用工作台面；底部四角设置防滑脚垫边界，脚垫高度抬升壳体，为下进风留出间隙。壳体分件线隐藏在侧面棱边附近，装配后外观简洁，顶面品牌标识区域做浅蚀纹或平面留白，侧壁厚度在满足刚性的前提下尽量缩减，以换取更多内部容积。从结构校核角度看，蜂窝孔区的筋宽、孔径和边距需要平衡通风率与壳体强度，螺柱周围加放射状筋条可承受反复拆装，接口开口与壳壁之间保留公差补偿量，方便前装生产时吸收主板定位偏差。该结构也适合作为小型网关、视觉检测前端主机或产线数据采集终端的承载壳体，在有限柜内空间中兼顾扩展接口、散热与维护便利性。
