可扩展IDC直插插座连接器结构

　　这类IDC直插针座在板级电路里承担信号与小电流的对接任务，常见于控制板、驱动板、传感器转接板以及各类需要线束快速插拔的电子设备内部。它的核心价值在于把多根导线一次性压接到端子上，省去逐根焊接的工序，同时通过统一的针距和定位结构保证装配一致性。

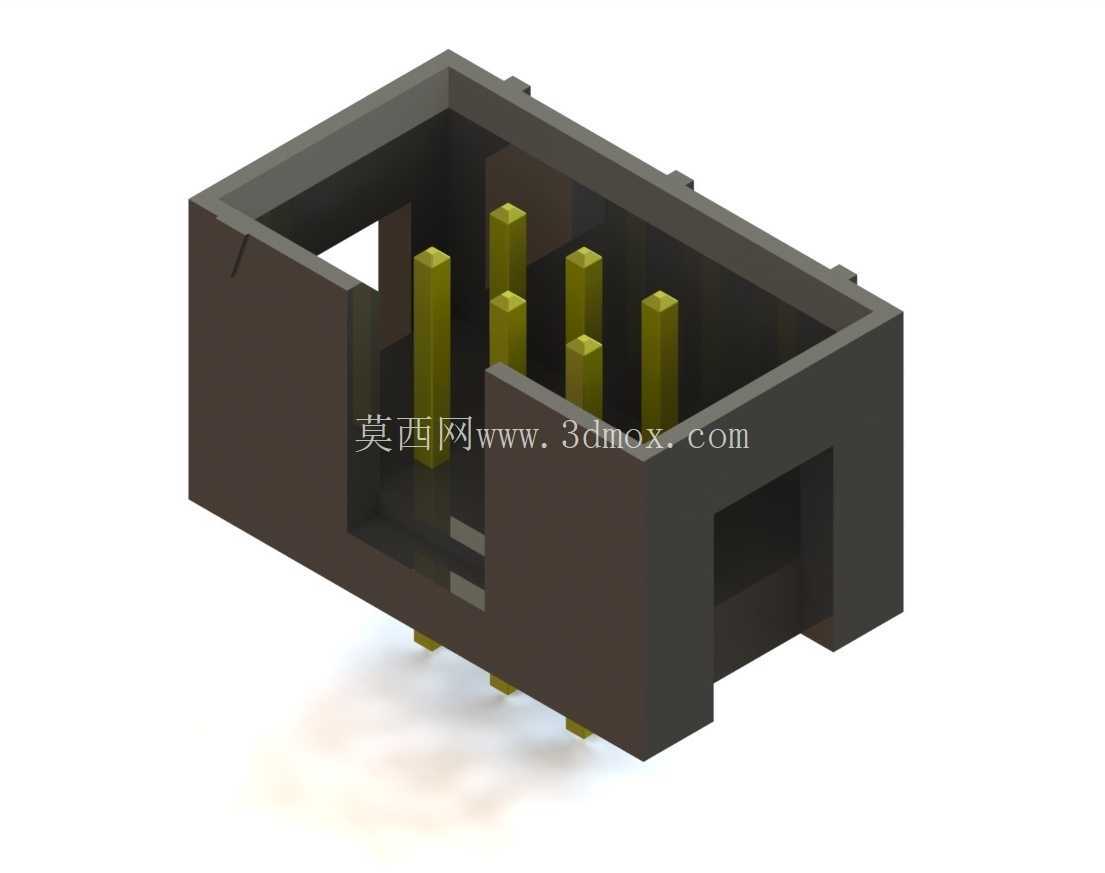

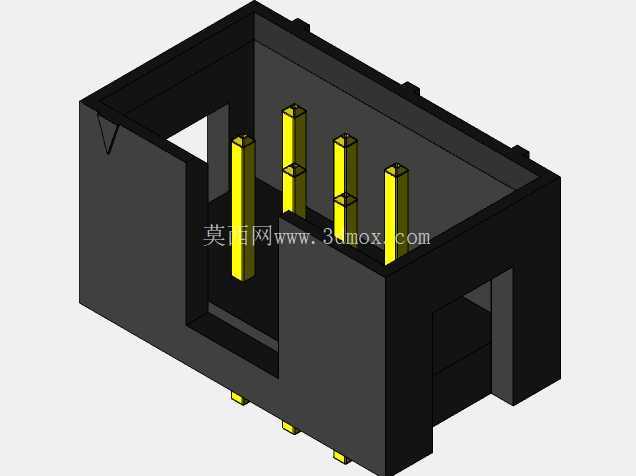

　　从结构上看，该件采用黑色绝缘塑壳包裹内部金属端子，塑壳侧壁形成防呆与导向空间，顶部开口供线束或排线压入，底部伸出的镀金或镀锡针脚用于穿过PCB焊盘并波峰焊接。针脚按单列排布，相邻针距保持标准间距，塑壳外侧带有卡扣与定位凸台，能够在插合时限制横向窜动，避免错插、反插。

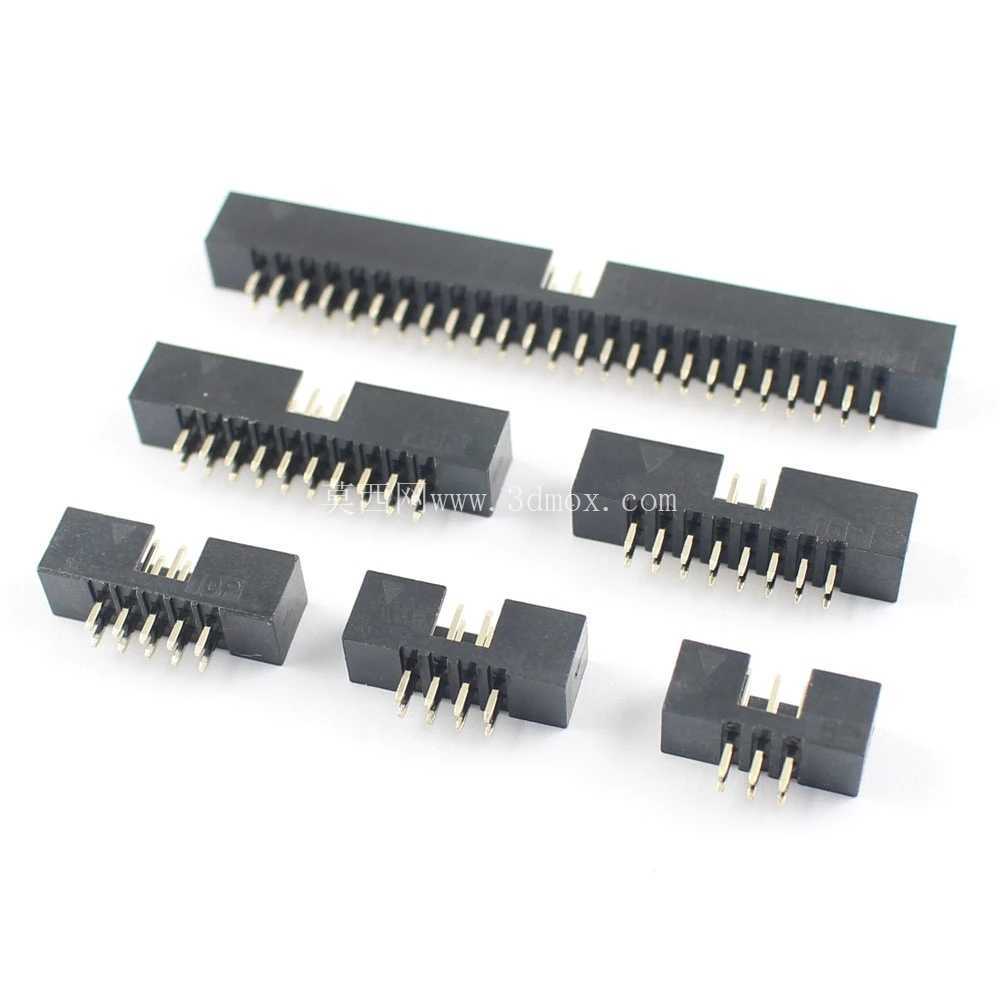

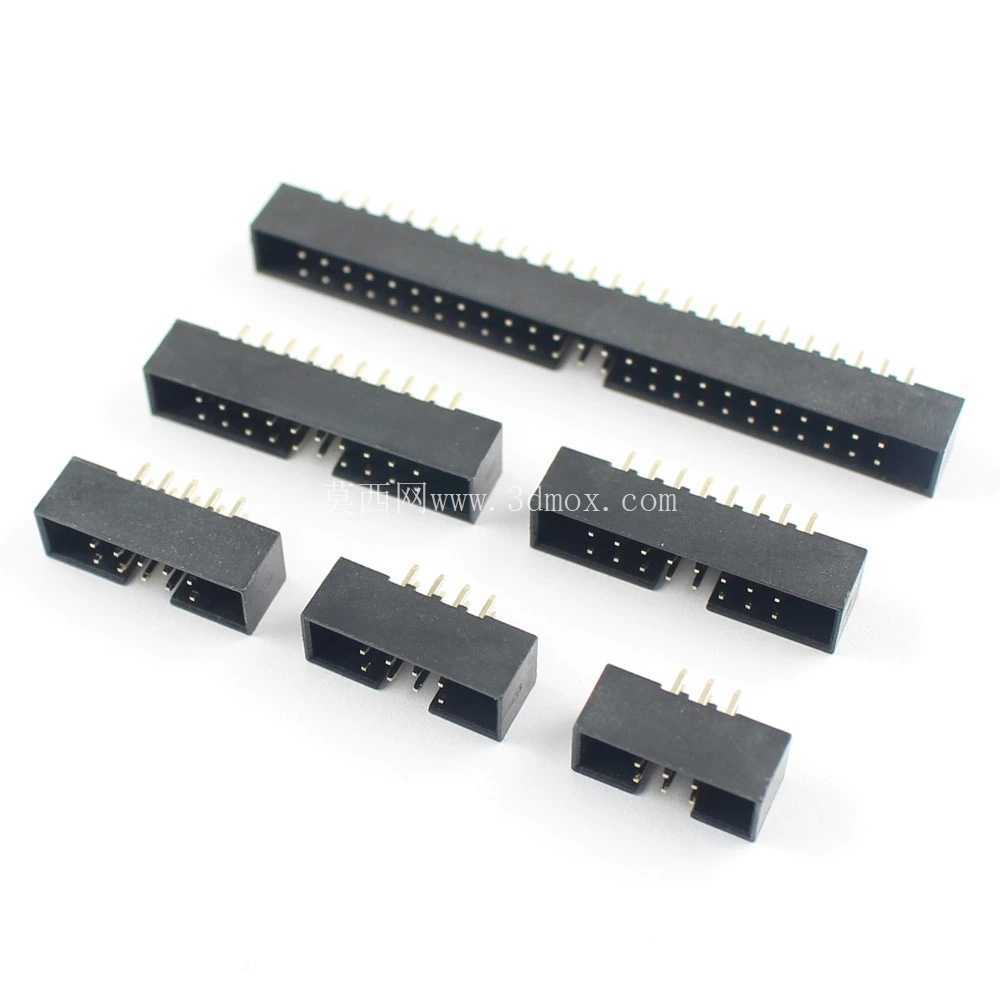

　　可扩展是这套结构最实用的一点。基础形态给出六针版本，当项目需要八针、十针甚至更多回路时，不必重新绘制整套零件，只需在参数化环境中修改控制针数的变量，驱动端子阵列、塑壳长度、针脚间距和底部焊盘位置同步再生。塑壳长度随针数线性延伸，两端安装边界保持不变，侧壁厚度、端部挡块和导向斜面均按同一规则更新，保证不同针数版本之间的装配逻辑一致。

　　建模时需要先确定针距、针脚截面、塑壳壁厚和端子伸出高度这几个关键边界。针脚穿过塑壳底部的位置要预留装配间隙，端子与塑胶之间的干涉量需结合实际压接工艺设定；塑壳内腔要让出排线压接空间，端部挡块则用于限制排线插入深度。底部针脚长度需兼顾PCB厚度、焊盘焊接量和板底 clearance，过短会造成焊接不良，过长则可能触碰下方壳体或相邻元件。

　　安装层面，该连接器以PCB为承载基准，针脚阵列与板上焊盘一一对应，塑壳底部贴合板面后即可过炉。选型时要核对针数、针距、针脚方向、塑壳高度以及与对插线束的匹配关系；在空间紧凑的控制盒内，还需预留插合时手指或工装的操作空间，并确认塑壳顶部开口方向与线束走向一致。参数化再生后，应重点检查阵列端子是否完全贴合塑壳、端部挡块是否随长度正确延伸、底部针脚是否与焊盘位置对齐，这些细节直接决定该接插件能否顺利投入板级装配。
