钣金结构工业控制机箱外壳设计

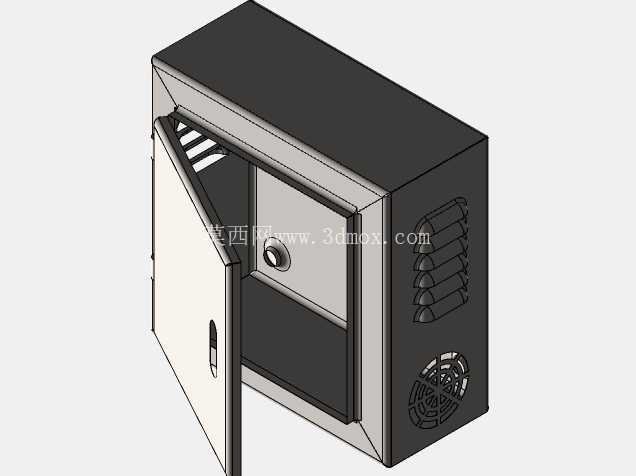

　　这套钣金机箱结构主要面向工业现场的小型电气控制、仪表安装与边缘计算设备承载场景，常见于产线工位旁的控制节点、车间设备配套的电气箱、自动化单机的主控柜体，也可作为小型工控主机、阀门控制单元或现场数据采集终端的防护外壳。箱体采用薄钢板折弯拼焊的钣金工艺路线，整体为立式长方体布局，外壳以黑色涂装为主，检修门采用浅色面板，便于在车间环境中快速识别开门位置。

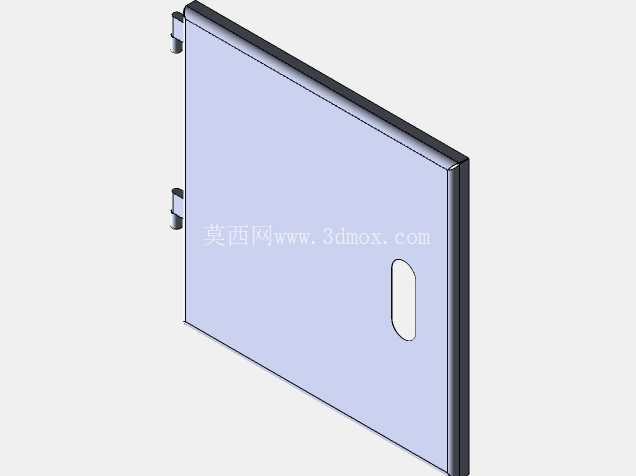

　　从结构设计思路看，箱体优先解决现场安装、检修、散热和防护四个核心问题。门板通过侧边铰链与柜体连接，开启角度能够满足内部元件正面维护需求；门体设置锁具，可避免非工作人员随意触碰内部接线。门板内侧预留安装空间，可布置按钮、指示灯或小型人机界面；箱体内部设有分层安装板，用于固定电源模块、端子排、继电器、小型控制器及走线槽，安装板位置可根据元件深度调整，提升不同项目的复用性。

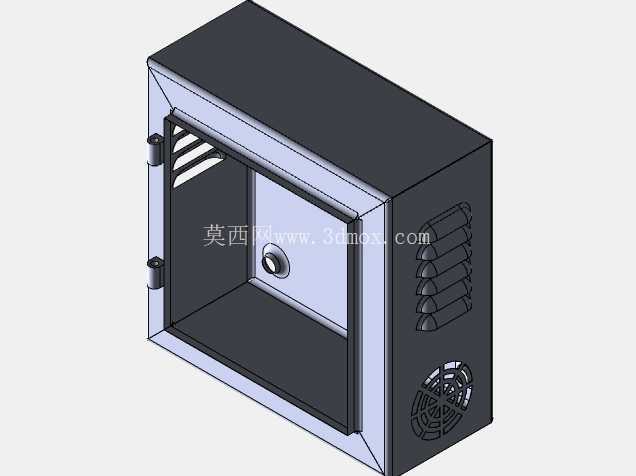

　　散热设计集中在箱体侧后部。侧面布置多组冲压通风百叶，百叶方向兼顾气流通过与防滴溅要求，能够减少灰尘和液体直接进入箱内；下部设置圆形风扇安装孔位，孔周采用格栅状加强与通风结构，可安装轴流风扇形成强制排风。实际选型时，若箱内发热元件功率较低，可依靠自然对流；若配置工控机、伺服驱动或多路电源，则在风扇孔位加装风机，并在进风侧配合防尘滤网，维持柜内热平衡。

　　外形边界方面，箱体深度需容纳主板、电源、接线端子和线缆弯曲半径，宽度方向考虑安装板固定孔与侧边走线空间，高度方向预留风扇、端子排及线槽位置。柜体背部和侧面应保留检修与散热距离，贴墙安装时不能遮挡通风区；壁挂或支架固定时，背板需设置足够强度的安装孔，并通过折弯边、压筋或焊接补强板降低薄板变形。门板边缘建议增加折边和密封条槽，以提升防尘、防异物能力；门缝处通过折弯搭接形成迷宫结构，减少现场粉尘进入。

　　建模时需要重点表达钣金折弯系数、板材厚度、开孔位置、铰链装配关系、门锁安装孔、风扇孔以及百叶成形特征。百叶孔不宜简单按切除孔处理，应体现冲压翻边和导流角度；风扇安装区需保留螺钉孔与防护网空间；内部安装板要与柜体保持绝缘和可调连接关系。线缆入口可布置在箱体下部或背部，配合防水接头使用，避免从顶部进线形成凝露滴落风险。整体结构在满足强度的前提下控制板材厚度与焊接量，便于激光下料、数控折弯和表面喷涂，适合小批量定制化电气柜体生产。
