安费诺97系列方形法兰7芯航空连接器

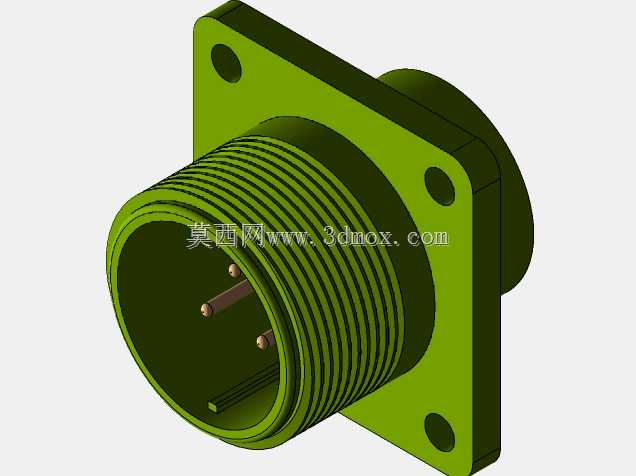

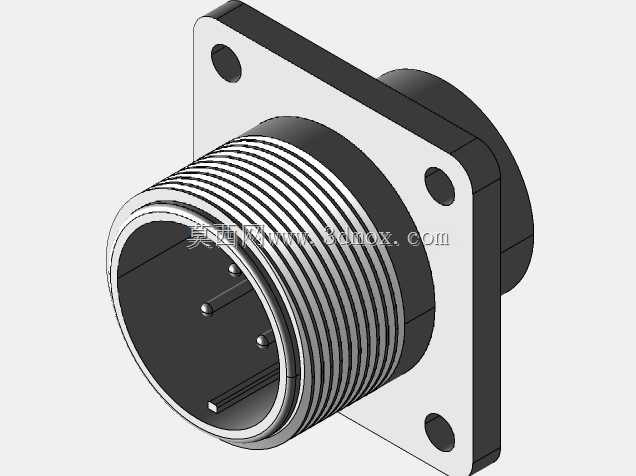

　　这款7芯圆形航空连接器采用方形法兰安装结构，是工业电气连接场景中常用的接插部件，常见于机床设备、工业自动化控制柜、户外机电设备、移动供电装置等需要稳定电路连接的场景中，承担多回路电信号与小功率电力的传输功能，插合后可实现可靠的电路导通，同时具备一定的抗振动、防松脱特性，适配工业现场复杂的工况环境。从结构设计来看，该连接器采用公端插针布局，插合端带有外螺纹结构，可与配套的母端连接器通过螺纹旋合实现锁紧，避免设备运行过程中因振动、拉扯导致的接插松脱，保障电路连接的稳定性。

　　法兰盘上设置四个对称分布的安装孔，可通过螺栓直接固定在设备面板、壳体壁面的预设安装位上，安装孔的位置度公差在建模时严格按照产品手册要求设定，避免实际装配时出现孔位错位无法安装的问题。插合端内部的7根插针按照固定圆周角度排布，每根插针的直径、伸出长度都符合对应规格的行业标准，插针根部做了绝缘隔离设计，避免相邻插针之间出现爬电、短路的问题，绝缘基座采用耐温工程塑料材质，可适配常规工业场景的环境温度范围，满足长期带电运行的绝缘要求。

　　建模过程中优先还原了产品的实际安装边界，法兰盘的外形尺寸、安装孔中心距、插合端的螺纹公称直径与螺距、插合面的配合公差都按照实物测绘参数与官方规格书进行1:1还原，螺纹部分采用精确的螺旋扫描特征生成，可直接用于装配干涉检查、安装空间校核。连接器外壳采用军绿色钝化处理的金属材质，既具备足够的结构强度，可承受一定的外力冲击，也能实现基础的电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响。在实际选型应用中，这类连接器常被用于设备内部模组之间的电路连接、设备与外部扩展模块的信号对接，相比普通接线端子，其接插效率更高，维护时无需逐根拆线，只需旋开锁紧结构即可断开连接，大幅降低设备检修的时间成本。

　　设计时还考虑了连接器的插合导向，插合端端口处做了小角度的倒角导向，即使在视线不佳的设备内部安装位，也能快速对准插合，避免插针因强行对插出现弯折损坏。法兰盘与设备安装面贴合的一侧为平面结构，装配时可加装密封垫片实现面板安装的IP65级防护，适配有防尘防水要求的户外设备、移动工程机械的电气连接需求。插针的载流能力根据针径不同匹配对应线径的接线端，7芯的配置可同时满足多路控制信号与小功率动力线的集成传输，减少设备面板上的连接器开孔数量，优化设备整体的外观布局与结构紧凑性。建模时对所有棱角处都做了符合实际加工工艺的圆角处理，还原了金属机加工外壳的真实细节，没有出现不符合工艺的尖锐棱角，模型的装配层级清晰，外壳、绝缘基座、插针、法兰安装面都做了独立的特征分组，可直接导出用于工程出图、装配仿真、3D打印样件验证等场景。
