该结构面向小型移动平台与旋翼类设备的动力输出需求,采用外转子直流无刷电机布局,转子壳体直接包裹定子外围,输出轴与旋转外壳协同传递扭矩。这类布置在多旋翼飞行器、小型足式机器人、轻量化轮式底盘以及教学实验平台中较为常见,核心价值在于在有限直径和重量范围内获得较高的低速扭矩与较快的动态响应。

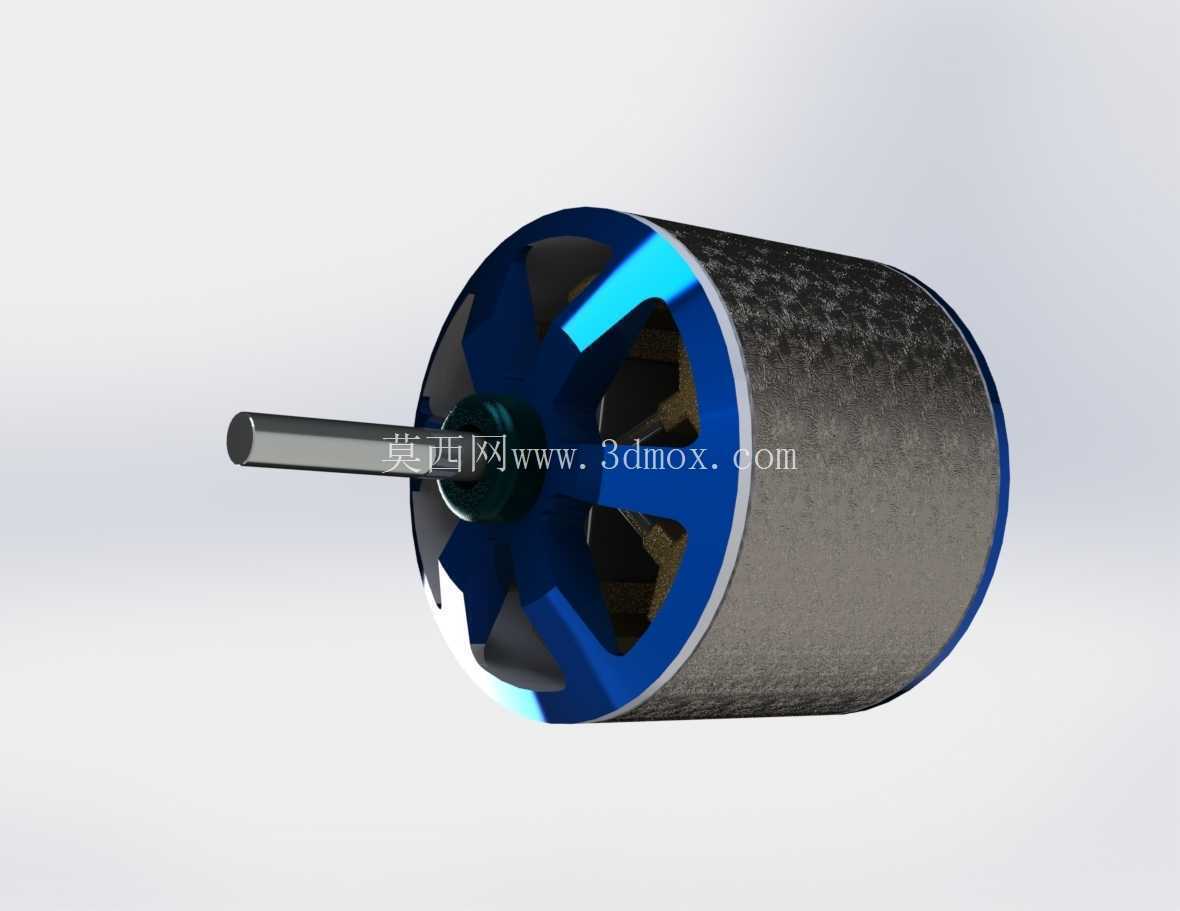

从工程使用角度看,电机本体需要同时承担支撑、散热、定位和动力传递任务。模型中圆柱形外壳构成主要旋转质量,前端盖设置辐条式镂空区域,既减轻端部重量,也为内部定子绕组提供空气流通通道。轴端伸出段用于安装螺旋桨、轮辋、同步轮或其他传动件,端部结构需保证同轴度,避免高速旋转时产生明显不平衡。后端盖保留安装孔位,可通过螺钉固定到机臂、车架或机器人关节支架上,安装面与轴线的垂直度直接影响运转噪声和轴承寿命。

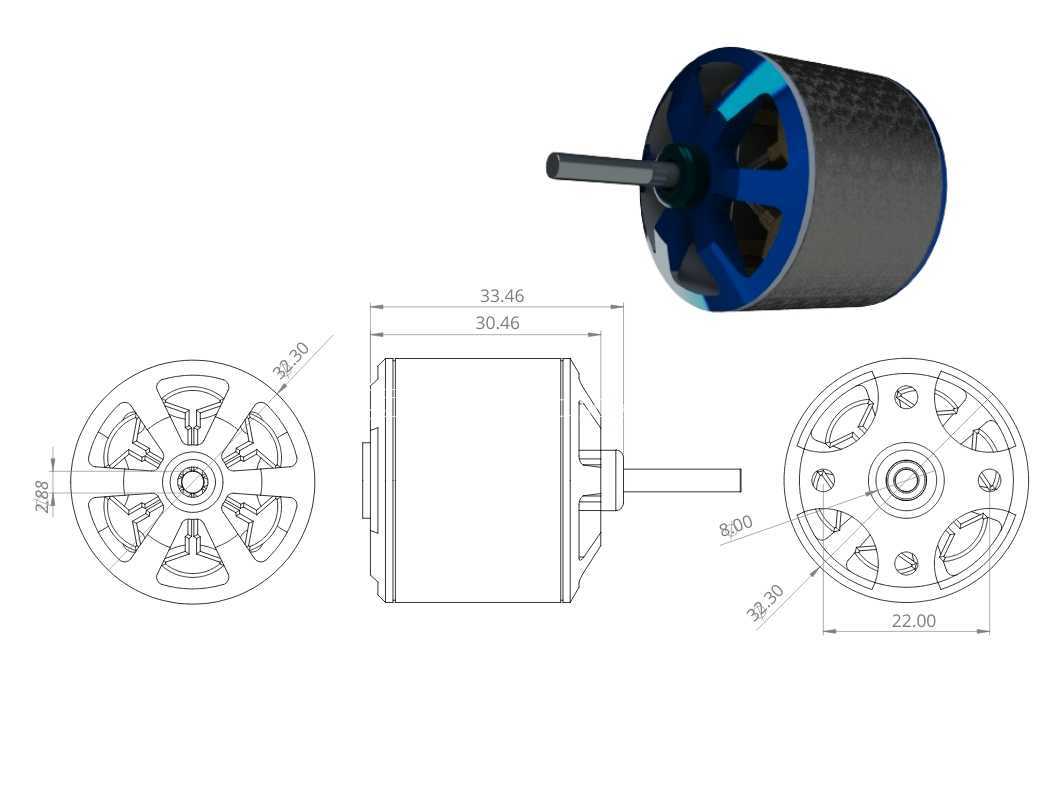

尺寸边界方面,图纸给出的主体轴向长度约30.46,含端部结构的总长约33.46,径向最大轮廓约33.30,输出轴直径约8.00,后端安装相关尺寸约22.00。这些数值在布局阶段可用于校核机架开孔、桨叶避让空间、轮距布置以及外壳与线束的干涉关系。由于外转子工作时外壳随轴旋转,周边不能布置紧贴圆柱面的固定件;若用于无人机,桨夹锁紧区域还需预留拆装工具空间;若用于机器人移动底盘,则要考虑轮胎、联轴器或带轮与端盖之间的间隙。
设计思路上,定子位于内部固定侧,绕组产生旋转磁场后驱动外侧磁钢壳体转动。外转子方案转动惯量相对较大,有利于旋翼转速稳定,但在频繁正反转的机构中需要结合驱动器加减速曲线评估响应。端部镂空形状并非单纯减重,还关系到风噪、异物进入概率和壳体刚性;辐条数量与开孔面积过大时,端盖抗扭刚度下降,开孔过小则散热效果受限。轴承布置沿输出轴线形成支撑,径向载荷主要由轴系和端盖承受,选型时不能只关注功率,还需核对桨叶拉力、皮带张紧力或轮地冲击带来的附加载荷。
在三维建模过程中,圆柱外壳、端盖、轴、定子轮廓和安装孔需要保持清晰的装配层级。旋转件与固定件之间应保留均匀气隙和装配间隙,孔位、止口和轴肩位置要符合实际装拆顺序。对于结构设计者而言,该模型可作为小型动力系统布置参考,用于检查电机与支架、紧固件、传动件及外围防护件之间的空间关系,也可进一步延伸到散热风道、密封防护和减振安装方案的设计。
