双头外螺纹棘轮工具针结构设计

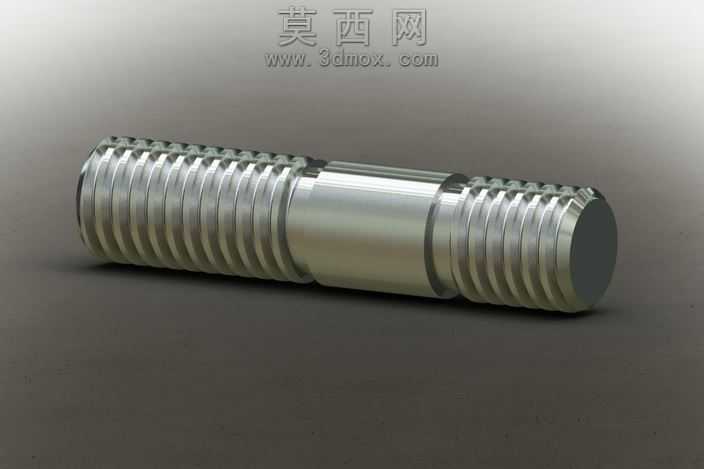

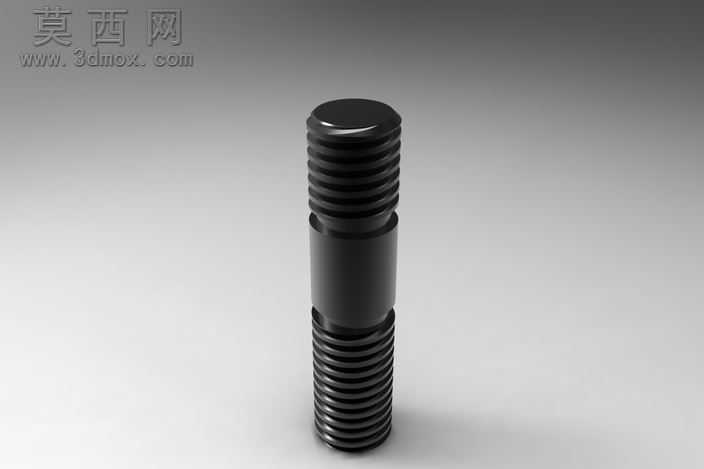

本作品为棘轮工具配套使用的工具针零件，采用三维参数化建模方式完成全结构构建，建模过程中优先保证零件各尺寸的工程合理性，先以旋转特征构建零件的整体基体轮廓，确定中间光杆定位段与两端螺纹段的轴向长度比例、径向直径差值，确保中间定位段的直径大于两端螺纹大径，满足装配时的轴向限位需求。两端的外螺纹结构采用螺旋线扫描切除的方式生成，严格遵循普通公制螺纹的牙型角、螺距、牙深参数，还原真实螺纹的牙顶、牙底圆弧过渡细节，避免建模时出现螺纹特征失真、牙型尖锐易产生应力集中的问题。中间光杆段做了两端的倒角过渡处理，与两端螺纹段衔接处做了微小的退刀槽结构，还原真实机械加工的工艺特征，保证零件结构符合实际生产的加工逻辑。材质渲染阶段采用金属不锈钢材质，调整材质的粗糙度、金属度参数，还原不锈钢零件经精加工后的金属光泽，表面添加细微的机加工纹理提升真实感，渲染时采用柔和的侧方打光，突出螺纹段的牙型起伏结构与中间光杆段的圆柱面质感，清晰展现零件的各部分结构细节。设计思路上，该零件作为棘轮工具程序集的组成部分，两端外螺纹用于和棘轮机构的对应部件实现螺纹紧固连接，中间光杆段承担定位、导向的作用，整体结构简洁无冗余特征，各部分尺寸经过装配干涉校验，可直接导入对应装配体完成配合，满足工具整体的传动、连接功能需求，建模过程中所有特征均保留参数化编辑属性，可根据实际装配需求快速调整各段长度、螺纹规格参数，适配不同尺寸的棘轮工具装配场景。
