自行车绿色后车架结构三维设计作品

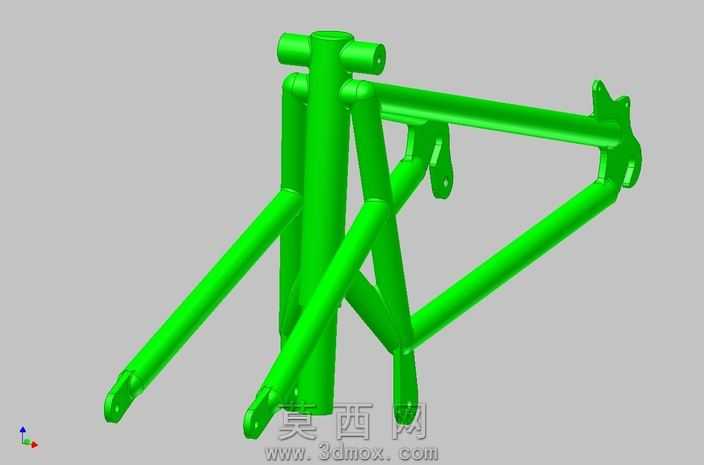

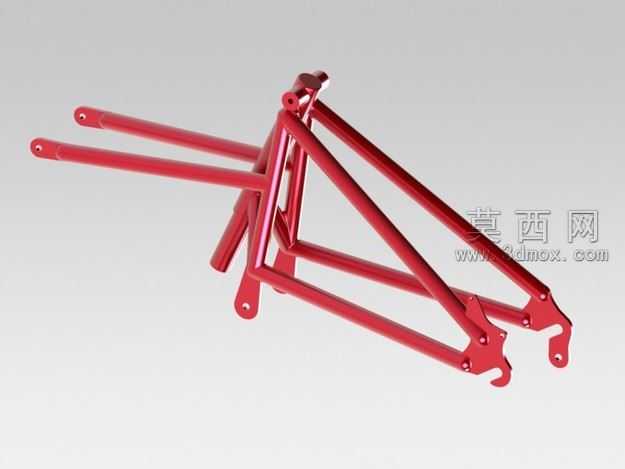

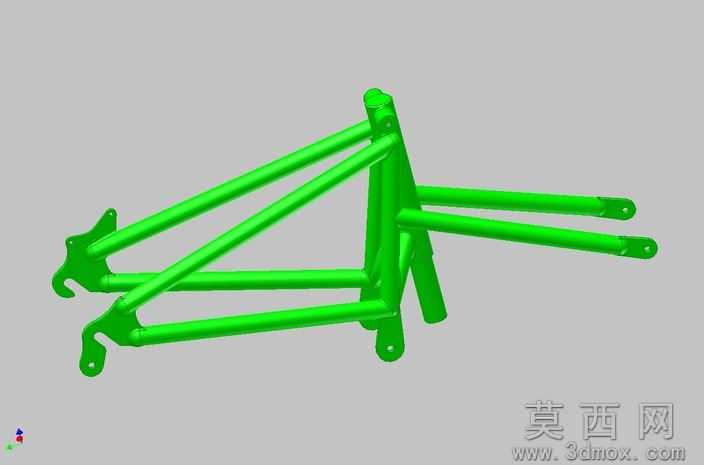

本作品为自行车后车架的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循自行车车架的力学性能要求与装配适配逻辑开展设计。建模阶段首先确定后车架的整体安装基准，以自行车五通安装位、后轮轴安装位、后上叉与座管的连接位作为核心定位基准，先绘制各段管材的中心走向骨架线，精准把控后上叉、后下叉、后尾钩、座管连接段的空间角度与相对位置，确保后续装配时能与自行车前车架、后轮组、传动变速组件完美适配。完成骨架线搭建后，基于各段管材的规格参数生成实体结构，针对管材衔接的交汇位置做平滑过渡处理，还原实际焊接工艺中的焊道补强结构，避免应力集中问题，提升车架整体结构强度。后尾钩部分做了精细化建模，还原其用于安装后轮轴、固定变速组件的卡槽与安装孔位，保证尺寸精度满足实际装配公差要求。材质与渲染阶段，为车架主体赋予亮绿色金属烤漆材质，调整材质的反光度、粗糙度参数，模拟真实自行车架烤漆表面的细腻光泽与轻微反光效果，同时在管材衔接位置做细微的质感区分，还原焊接部位的材质差异，渲染输出的效果图清晰展现车架的整体结构与各部分细节。结构设计上，采用经典的双后上叉搭配双后下叉的三角稳定结构，三角形的力学结构能够有效分散骑行过程中来自路面的颠簸冲击力，以及骑行者施加重力带来的载荷，保证后车架的刚性与耐用性；各段管材的管径、壁厚参数均参考民用自行车的通用设计标准，在保证结构强度的同时控制整体重量，兼顾骑行的轻量化需求。设计过程中充分考虑后车架的实际使用场景，预留了碟刹安装座、货架安装孔等拓展结构位，能够适配不同配置的自行车组装需求，所有安装孔位的位置、尺寸都经过参数校验，确保与通用自行车配件的安装标准一致，可直接用于后续的结构验证、工艺拆解或者3D打印样件制作。
