贴片式铝电解电容三维结构设计

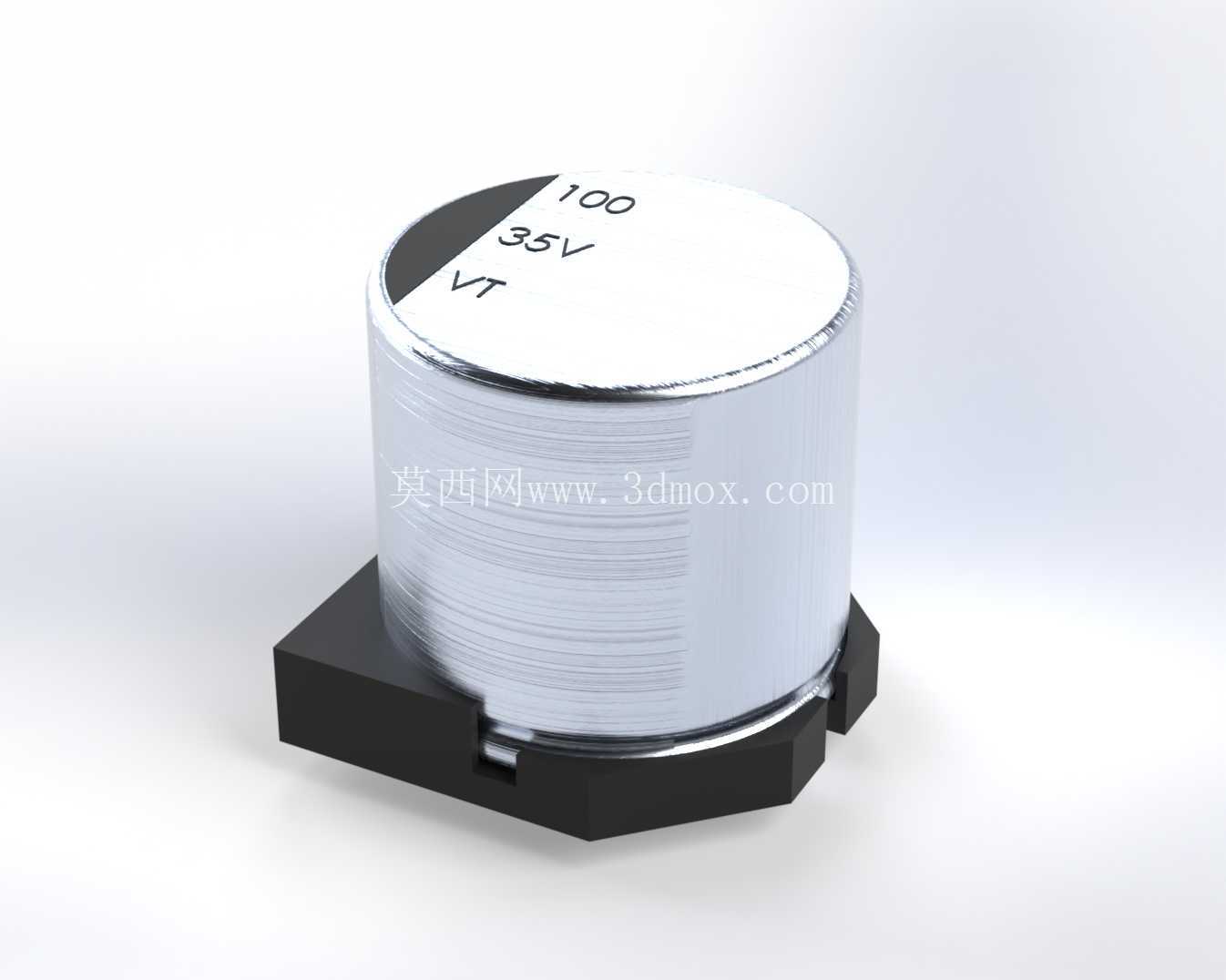

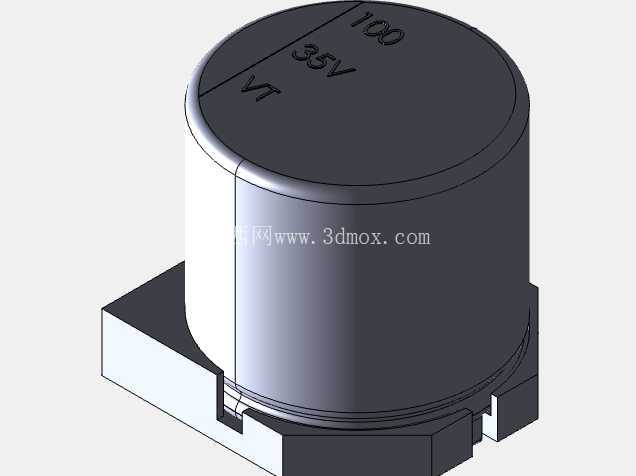

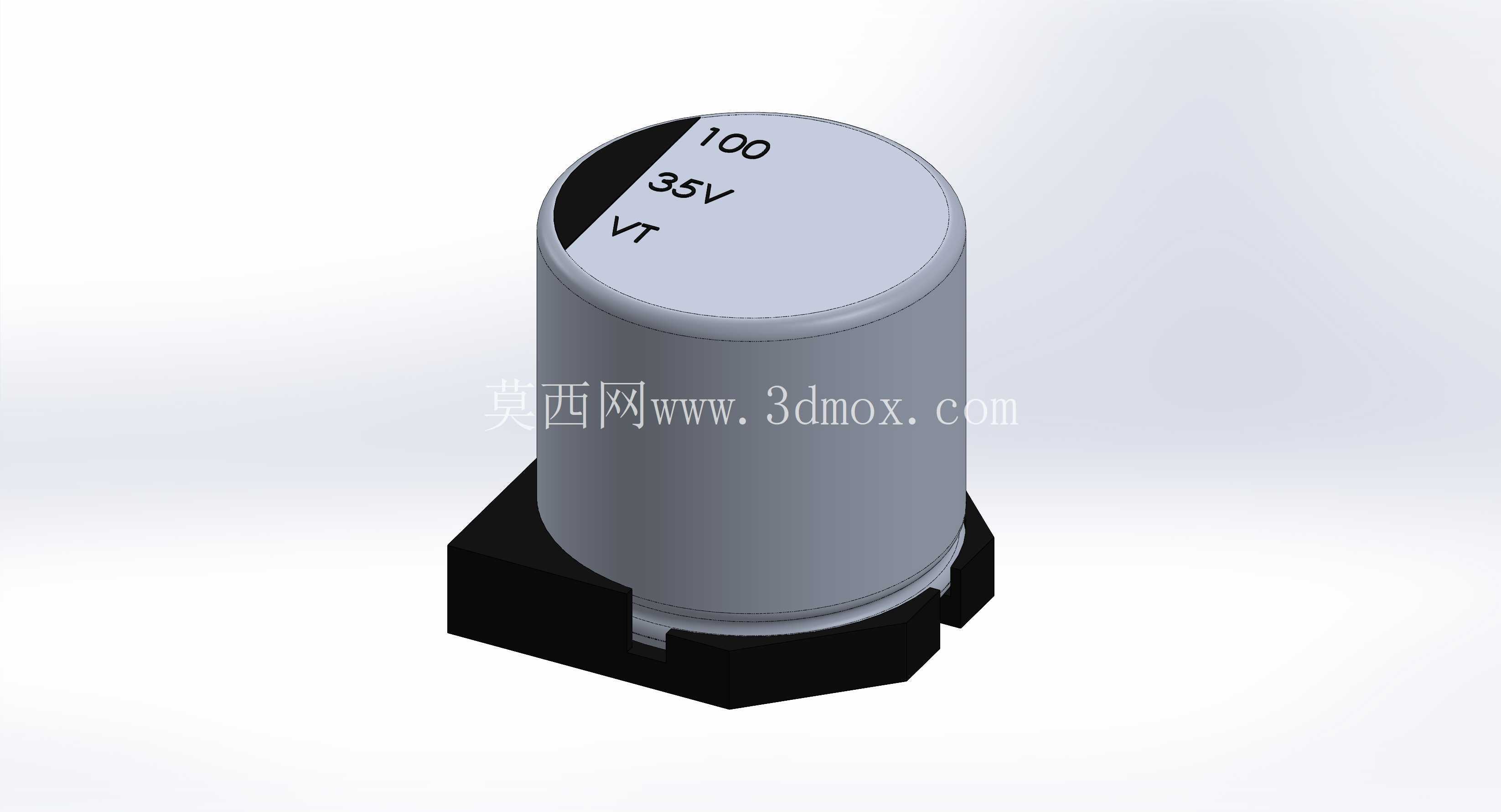

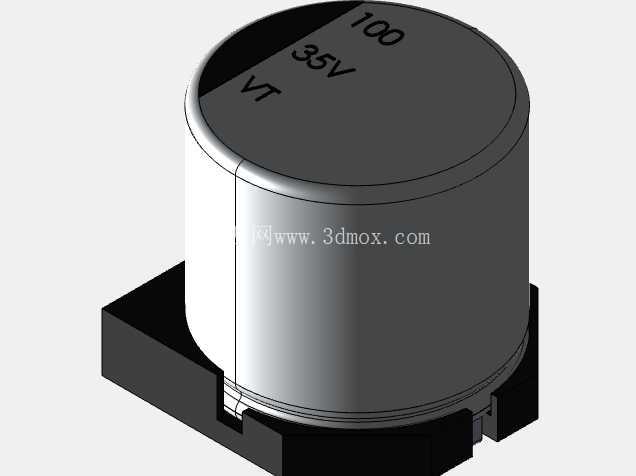

　　贴片式铝电解电容是板级电源滤波、储能与去耦回路中常用的被动元件，三维结构围绕圆柱铝壳本体与底部贴片塑封基座展开，适用于消费电子、工业控制板卡、驱动模块及高密度PCB装配场景。模型还原了电容顶部耐压与容量标识区、卷绕铝壳侧壁纹理、黑色绝缘底座以及两侧贴片焊接端子，能够在结构评审时直观呈现元件与PCB之间的装配关系。

　　从实际用途看，这类电容主要承担直流母线纹波吸收、瞬时能量补充和芯片供电去耦，底座采用表贴封装后可配合回流焊工艺，减少插件工序并提升自动化贴装效率。设计时需要重点控制圆柱本体高度、直径与底座外轮廓之间的边界：铝壳为主要容芯容纳区，侧壁的滚压纹路既体现卷绕壳体特征，也对应真实元件的成型结构；底部黑色基座承担绝缘、定位和承托作用，两侧伸出的焊端与电路板焊盘匹配，焊接后形成机械固定与电气连接。

　　建模思路上，可先以圆柱壳体确定主体直径和高度，再建立顶部封盖与印字区域；底部基座并非简单方块，而需表现出避让焊端、承托壳体和贴装导向的折边结构。端子位置应结合SMD取放姿态与焊盘间距布置，保证元件在贴装吸嘴取料、传送和回流过程中具有稳定支撑。对于多规格选型，可将额定电压、电容值对应的壳体直径和高度作为配置变量，通过系列化尺寸派生不同容量等级，而保持底座接口、焊端形态和装配逻辑一致。

　　在整机布局阶段，该类元件常靠近电源入口或功率器件布置，因此三维模型不仅要表达外观，还要服务于干涉检查：电容顶部与外壳、散热片、线束之间的垂直间隙需要校核，圆柱侧壁与相邻高元件之间的侧向距离也应预留，底座投影范围则决定PCB封装占用。贴片基座边缘与焊盘重叠区域需保证焊接强度，同时避免因本体过高造成重心偏置。通过完整呈现铝壳、封盖、绝缘底座和焊接端子，结构工程师可在板卡堆叠、工装夹具设计和自动化产线规划中直接核对安装边界，减少样机阶段因元件高度、焊端位置或贴装干涉带来的返工。
