多孔镂空式机械传动齿盘结构设计

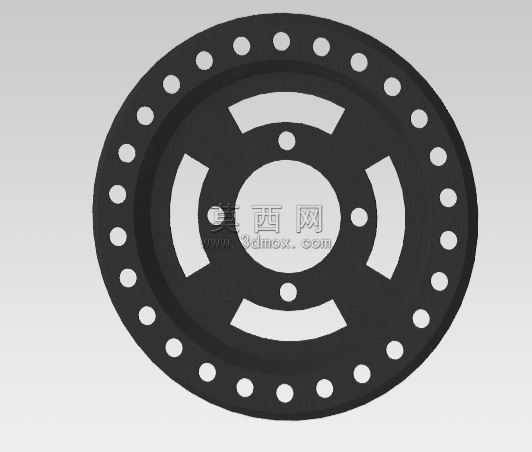

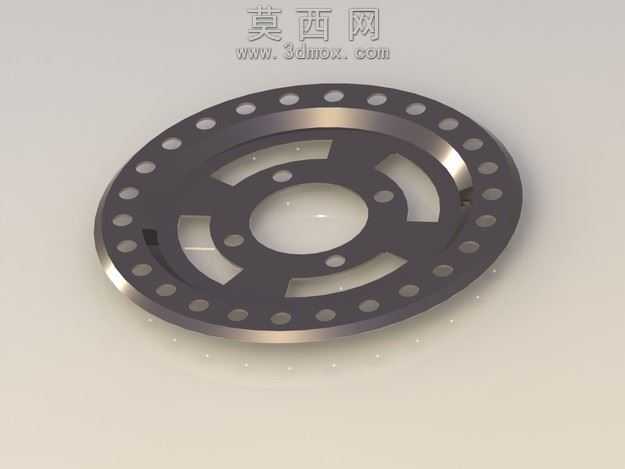

本齿盘三维模型采用SolidWorks完成全参数化建模，建模过程遵循机械传动零件的设计规范，首先以中心基准面为草图绘制平面，绘制齿盘的内外径基准圆，确定整体径向尺寸边界。建模时先构建齿盘的基础圆盘实体，再通过拉伸切除命令完成中心定位孔的创建，中心孔作为齿盘与传动轴配合的核心定位结构，尺寸精度按照基孔制配合要求设定，保证后续装配的同轴度要求。随后针对齿盘的减重与结构优化需求，在盘体的环形区域均匀排布多圈圆形通孔，外圈通孔沿圆周方向等角度阵列，保证齿盘旋转时的动平衡性能，避免高速运转时产生偏心力矩；内圈则设计了三组对称分布的弧形镂空槽，弧形槽的弧度与齿盘中心同心，既有效降低了齿盘的整体重量，减少传动过程中的转动惯量，又保留了盘体径向的结构强度，避免应力集中导致的盘体变形。模型的材质设定为高强度合金结构钢，渲染时赋予金属哑光质感，还原钢制传动零件的真实表面效果，同时对孔位边缘、镂空槽的过渡位置做了圆角处理，消除建模过程中的尖锐棱角，符合机械加工的工艺要求，避免实际生产中出现应力开裂的问题。设计过程中重点考量了齿盘的受力传递路径，动力从中心孔输入后，通过盘体的实体筋位传递到外圈的啮合区域，镂空结构的排布完全避开了主受力筋的走向，在减重的同时不削弱整体承载能力。所有特征均采用全参数化驱动，后续可根据实际传动需求调整齿盘外径、孔径、孔位数量、镂空槽尺寸等参数，快速适配不同的传动场景，模型的几何特征完整，无破面、重叠等建模错误，可直接用于后续的工程图导出、有限元受力分析以及数控加工编程，能够为同类传动盘类零件的设计提供可靠的参考基础。
