方形带安装耳钣金通风风扇罩结构设计

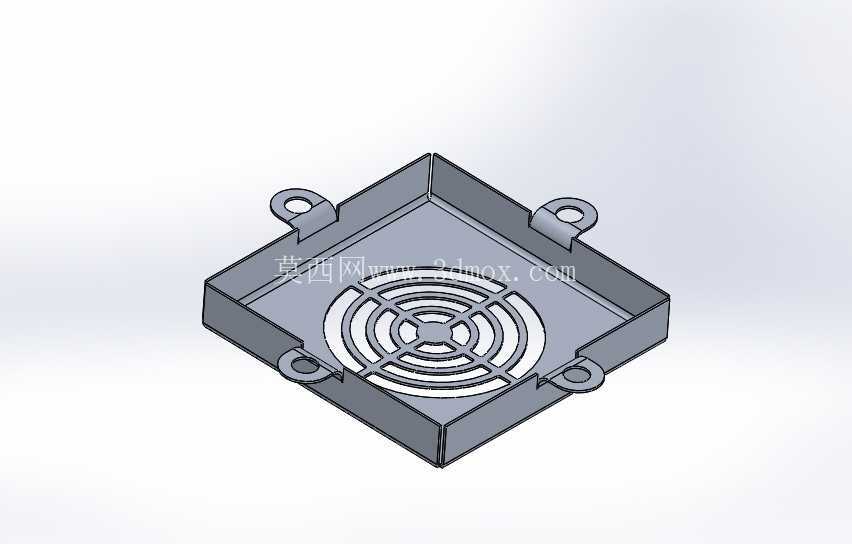

　　这类方形钣金风扇罩多配套工业控制柜、伺服驱动机箱、小型设备散热风道使用，核心作用是在保障通风散热效率的前提下，阻隔外部异物触碰高速运转的风扇叶片，避免线缆碎屑、加工飞屑、检修工具误触带来的设备故障与安全隐患。整体采用薄金属板一体折弯成型，四个角位延伸出带安装孔的固定耳，安装孔位适配常规轴流风扇的标准安装间距，安装时可直接通过螺丝穿过固定耳孔，将罩体与风扇安装框架、设备壳体锁紧固定，无需额外设计转接支架，能有效压缩装配环节的零件数量与工时。

　　设计过程中优先采用钣金工艺路线，主体方形围边通过折弯工序成型，无需额外焊接拼合，折弯处预留合理的工艺圆角避免应力集中，同时减少钣金加工时的开裂风险。正面通风区域采用同心环栅格结构，栅格之间的通风间隙经过尺寸校核，既保证足够的通风通流面积，避免栅格过密带来的风阻增大、散热效率下降问题，又能将间隙控制在安全范围内，防止手指或较大尺寸的异物伸入罩内接触运转部件。栅格与外框采用一体冲压成型，整体结构强度足够，日常设备搬运、检修过程中的轻微磕碰不会出现栅格变形、断裂的问题。

　　从安装边界来看，罩体的内框尺寸完全匹配对应规格轴流风扇的外轮廓，围边高度刚好覆盖风扇本体的厚度，安装后不会与风扇叶片产生运动干涉，四个固定耳的外伸长度经过优化，不会超出设备安装面的预留空间，适配嵌入式、外装式等多种风扇安装场景。实际应用中，这类钣金风扇罩相比塑料材质的防护罩，耐温性能更好，在设备周边温度较高的工况下不会出现老化变形问题，金属材质的导电特性还能配合设备壳体实现接地，减少风扇运转产生的静电积累，更适合工业现场的复杂使用环境。设计时还特意对栅格的棱边做了去毛刺处理，避免装配、检修过程中划伤操作人员，围边的折弯边缘也做了卷边处理，消除钣金锐边的安全隐患。通风栅格的排布方向兼顾了通风效率与结构刚性，同心环搭配径向连接筋的结构，在相同板材厚度下比直条栅格拥有更好的抗形变能力，即使受到一定的正面压力也不会轻易凹陷触碰风扇叶片。
