工业级往复式气体压缩机组三维结构设计

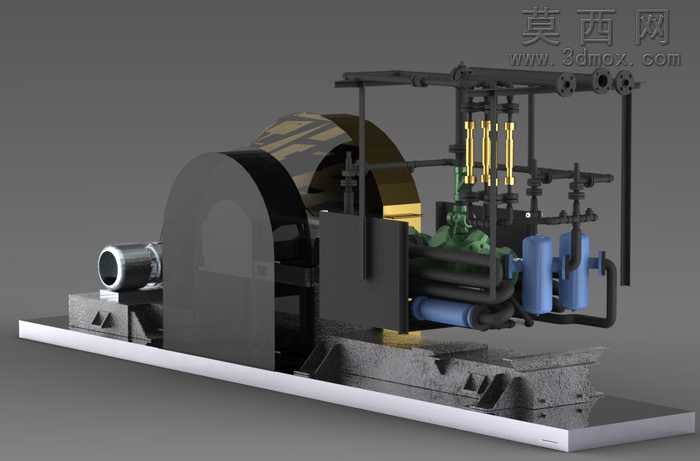

本作品为工业往复式气体压缩机组的三维结构设计，建模阶段严格遵循实体设备的真实比例与装配逻辑，先完成整体安装底座的基准搭建，底座采用带加强筋的铸铁式结构建模，预留所有部件的安装定位孔位，确保后续部件装配的位置精度。动力端部分依次完成驱动电机、大直径飞轮、曲柄连杆传动机构的建模，驱动电机采用卧式安装结构，还原接线盒、输出轴端、安装地脚的细节特征；飞轮做了辐板式结构设计，表面做了配重标识的细节刻画，还原真实飞轮的动平衡设计特征；曲柄连杆机构严格按照往复运动的传动逻辑做运动副约束预留，可直观展示动力从飞轮传递至压缩缸体的运动路径。压缩执行端完成多组立式压缩缸、进排气阀组、活塞组件的建模，缸体外部的散热筋、连接法兰、密封端盖都做了精细化还原，进排气阀组的管路接口位置严格匹配工业管路的排布规范。辅助系统部分完成了两级分离储气罐、冷却管路、控制阀门组、连接管线的建模，蓝色的储气罐体做了圆弧封头、支脚安装座、压力表接口的细节设计，黑色的输送管路按照介质流向做了合理的排布，避免管路干涉，管路上的截止阀、单向阀都做了简化但特征完整的建模，还原阀门的操作手柄、连接法兰结构。材质与渲染阶段，针对不同部件匹配对应工业材质：底座与飞轮采用铸铁哑光材质，还原铸铁件的粗糙磨砂质感与深灰金属色泽；压缩缸体采用铸钢材质，做了轻微的机加工亮面处理，区分缸体加工面与非加工面的质感差异；储气罐采用蓝色工业烤漆材质，还原工业设备的漆面光泽；管路采用黑色无缝钢管材质，阀门手柄做红色醒目标识；驱动电机采用灰黑色电机外壳材质，接线盒部分做塑料质感区分。渲染时采用侧上方主光源搭配环境补光，突出设备的结构层次感，金属部件做了合理的环境反射效果，避免材质过于生硬，整体渲染效果贴近真实工业设备的视觉质感。设计过程中重点考量了设备的装配合理性，所有部件的连接位置都预留了标准件安装空间，传动部件之间预留了合理的运动间隙，管路排布避开了运动部件的运动行程，既还原了真实气体压缩机的工作原理，也完整呈现了工业压缩机组的整体布局逻辑，可用于设备结构展示、原理教学、装配模拟等场景。
