螺杆压缩机内部结构渲染展示作品

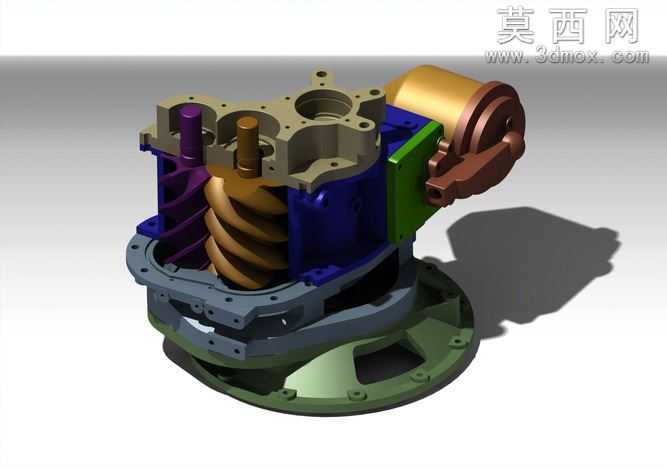

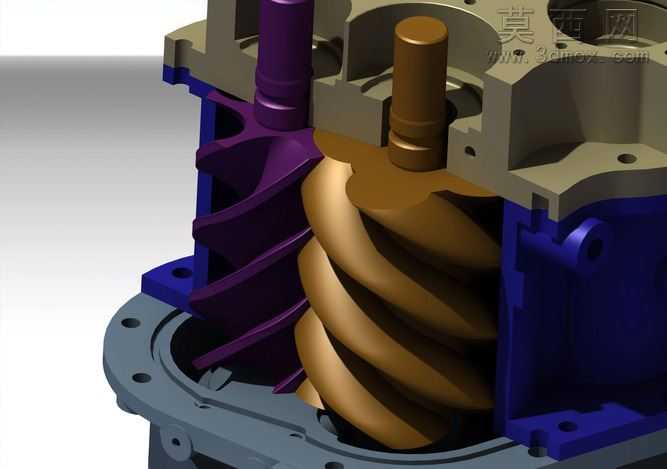

本作品围绕螺杆压缩机的核心内部构造展开三维呈现，依托专业三维建模软件完成全结构的精准还原，重点刻画阴阳螺杆转子、机壳腔体、端盖定位结构、进出气通道等核心部件的形态与装配关系。建模阶段严格遵循螺杆压缩机的实际啮合逻辑，对阴阳螺杆的螺旋型线做了精细化处理，保证转子啮合间隙的视觉呈现符合真实设备的装配公差要求，机壳部分的安装孔位、加强筋结构、腔体壁厚都按照通用螺杆压缩机的结构比例完成搭建，各部件的装配层级清晰，可直观呈现设备内部的动力传递与气体压缩路径。材质渲染阶段针对不同部件做了差异化的材质调配，螺杆转子部分采用金属铜质感材质，调整金属度、粗糙度参数还原金属加工后的细腻光泽，同时添加细微的表面纹理模拟实际加工的刀路痕迹，提升真实感；一侧的导气部件采用深紫色工程塑料质感材质，调整漫反射与高光参数，呈现硬质工程塑料的哑光带微高光的材质特性；机壳主体采用灰铸铁质感材质，还原铸铁件表面的细微颗粒质感与厚重的金属质感，端盖连接部分采用深蓝色涂装金属材质，模拟设备表面的工业漆面效果，不同材质的搭配清晰区分了各功能部件，让内部结构的层次一目了然。灯光布置上采用多光源组合方案，主光源采用侧上方柔光打亮主体结构，突出螺杆螺旋面的曲面起伏与啮合关系，辅助光源补亮腔体暗部结构，避免内部细节出现死黑区域，轮廓光勾勒机壳与转子的边缘轮廓，提升整体画面的立体感与空间层次。作品同时配套了动画展示内容，可通过动态视角演示转子的啮合转动过程，直观呈现螺杆压缩机工作时转子的运动状态与气体压缩的腔体变化过程，清晰展示设备的工作原理。整个作品的设计思路聚焦于螺杆压缩机内部结构的可视化呈现，跳过了设备外部的冗余附属结构，重点突出核心压缩单元的构造与运动逻辑，既可以作为机械原理教学的可视化素材，也能够为螺杆压缩机的结构认知、方案演示提供直观的三维参考，通过精细化的建模与写实化的渲染，让原本封闭在机壳内部的核心结构清晰直观地展现出来，降低了螺杆压缩机复杂结构的认知门槛。
