工业压缩机配套管路集成系统三维设计

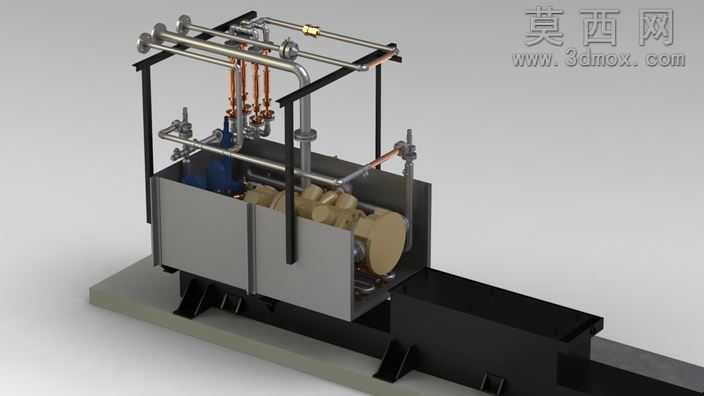

本作品为工业压缩机配套管路集成系统的三维设计成果，建模阶段依托三维机械设计软件完成全参数化搭建，首先对压缩机主机的安装基座、机身壳体、动力端组件进行1:1比例还原，精准复刻主机的安装定位孔位、支撑脚座结构，为后续管路布局提供准确的装配基准。管路设计部分严格遵循工业流体输送的排布规范，区分不同介质的输送管路：金属硬管采用不锈钢材质参数设置，表面赋予哑光银灰金属质感，搭配真实的焊缝、法兰连接细节；铜管类管路赋予紫铜材质，还原铜质管材的暖调金属光泽与表面轻微氧化质感；同时对管路上的截止阀、三通接头、弯头、固定管卡、压力表接口等附属配件进行精细化建模，每个配件的装配位置、连接螺纹细节都做了还原，避免出现管路干涉、装配错位的问题。渲染阶段采用工业产品展示常用的柔和影棚光照，搭配浅灰色渐变背景突出设备主体，基座部分赋予混凝土哑光质感，机身防护壳采用磨砂金属漆面材质，黑色支撑框架赋予碳钢喷塑的哑光黑质感，不同材质的粗糙度、反射率参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉观感。设计思路上采用集成化布局思路，将所有管路沿设备框架分层排布，横向管路保持水平对齐，竖向管路保证垂直规整，既预留了足够的操作检修空间，也让整体管路排布整齐美观，同时兼顾管路的流体阻力优化，尽量减少不必要的弯折，降低介质输送过程中的压力损失，整体模型完整还原了压缩机管路系统的装配关系与结构细节，可用于设备装配教学、方案展示、结构校核等场景。
