管架式越野赛车底盘动力总成三维设计

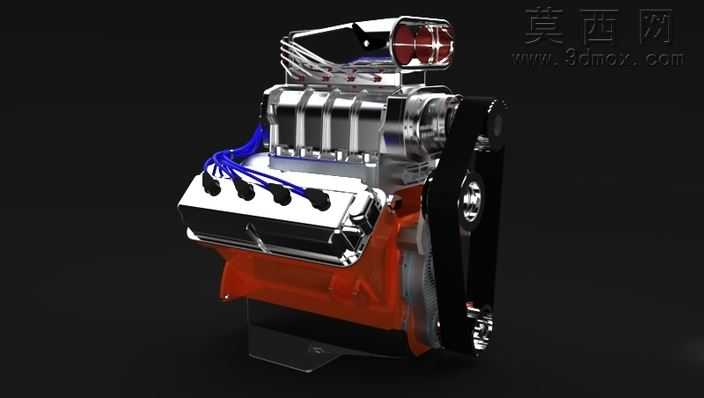

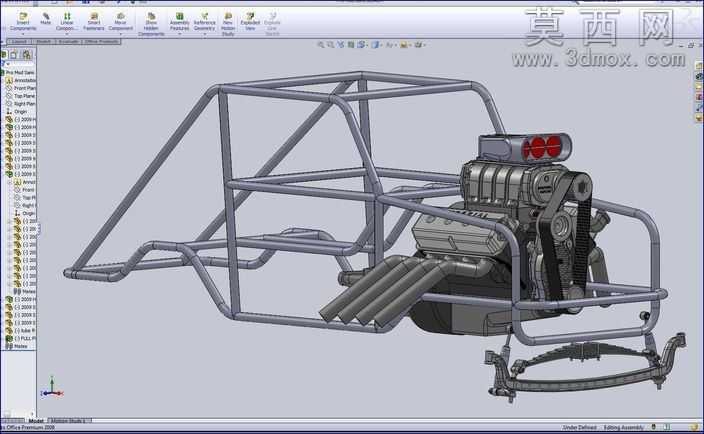

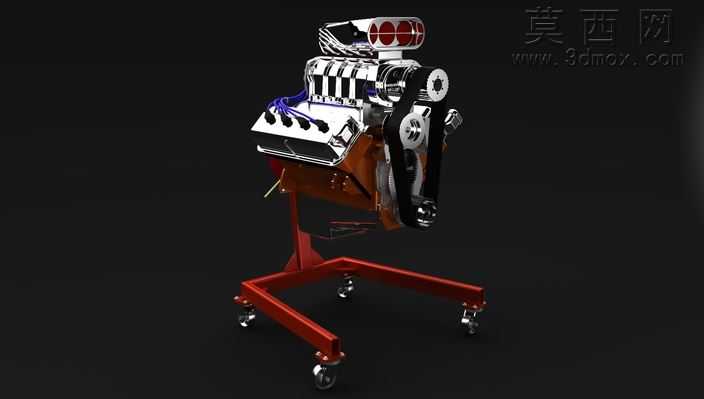

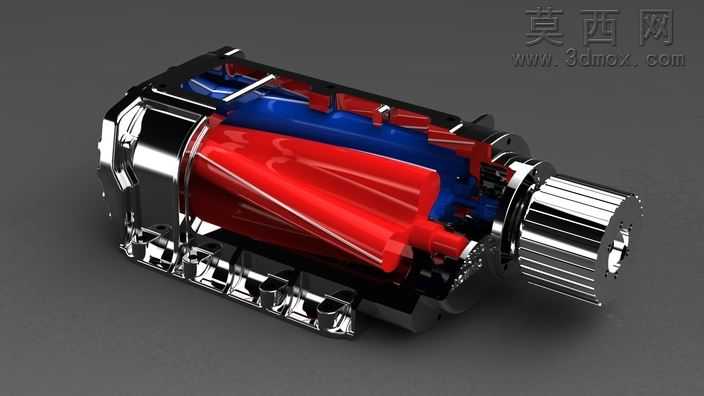

本作品为管架式越野赛车的底盘与动力集成三维设计，整体采用空间钢管桁架式车架结构作为核心承载基体，建模阶段通过三维软件的焊件模块逐根生成不同管径、不同弯折弧度的钢管构件，精准还原了越野赛车防滚笼、主车架纵梁、横梁、引擎安装支座、前悬安装点位的空间位置关系，所有钢管衔接处均做了相贯线适配处理，保证结构连接的合理性与建模精度，还原了真实钢管赛车车架的焊接装配逻辑。动力单元采用大排量V型多缸引擎建模设计，完整还原了缸体、缸盖、顶置气门室盖、机械增压进气总成、三圆式高流量空滤、排气歧管、正时传动机构、发电机附件、皮带传动系统的细节结构，其中机械增压器的散热鳍片、皮带轮的槽道结构、排气歧管的等长弯折走向都做了精细化建模，引擎与车架的连接支座做了适配性结构设计，保证动力总成的安装点位与车架预留位置完全匹配。前悬架部分还原了钢板弹簧式非独立悬架的基础结构，包含前桥本体、钢板弹簧片组、吊耳连接结构、减震器安装位、转向节连接点位，完整呈现了越野赛车底盘前部的行走系统安装逻辑。建模过程中对所有金属构件统一赋予了哑光金属材质，钢管车架采用冷拔钢管的磨砂金属质感，引擎缸体采用铸铝哑光材质，排气歧管采用高温铸铁深色材质，不同部件的材质区分清晰，能够直观呈现各总成的材质属性与视觉差异。设计思路围绕轻量化越野赛车的核心需求展开，采用外露式管架结构在保证车架抗扭强度的同时最大化降低整备质量，动力总成采用前置布局预留了充足的散热与维修空间，前悬架采用钢板弹簧结构适配越野场景下的大载荷冲击需求，整体结构没有冗余设计，所有构件均服务于越野行驶的性能需求，清晰展现了管架越野赛车从车架承载到动力输出、再到底盘行走的完整结构逻辑，可作为越野赛车改装设计、底盘结构教学的三维参考模型。
