钣金折弯式金属板安装固定支架

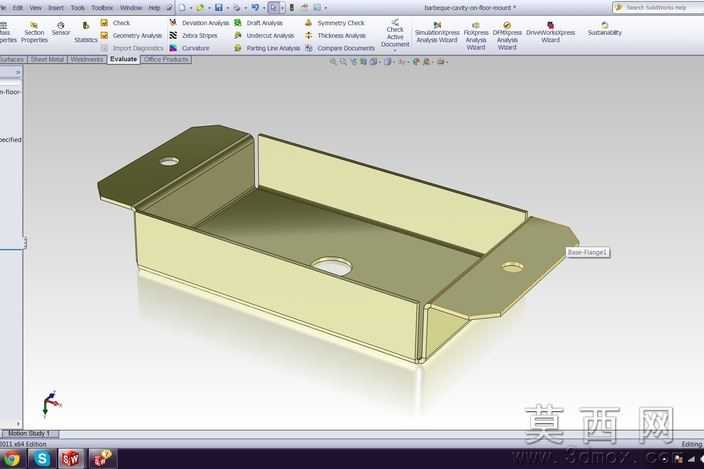

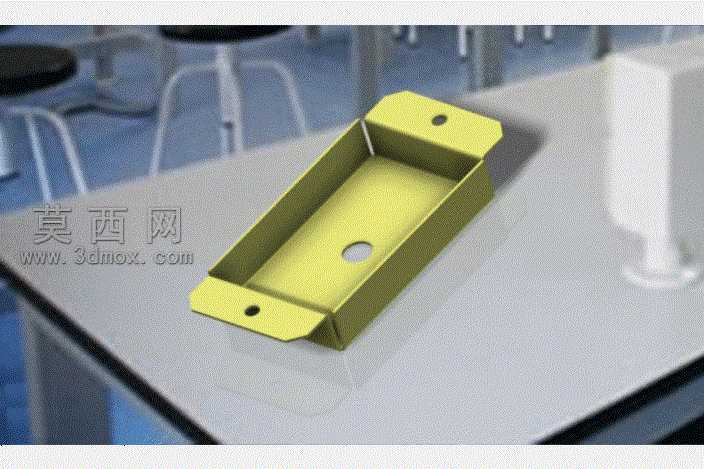

该金属板安装支架采用三维参数化建模方式完成整体设计，建模过程严格遵循钣金加工工艺逻辑，先绘制基础平板的二维轮廓草图，标注精准的外形尺寸与安装孔位定位尺寸，通过基体法兰特征生成基础板材主体，再依据安装空间的避让需求与连接固定要求，对两侧延伸出的安装耳进行折弯特征操作，折弯半径匹配常规钣金冲压加工的工艺参数，避免出现加工时板材开裂的问题。模型整体采用盒型敞口结构设计，主体围边通过多次折弯形成规整的容纳腔体，腔体底部开设圆形过孔，可用于走线或者配套紧固件穿过实现内部构件定位，两侧向外延伸的安装耳上分别开设同轴安装孔，能够通过螺栓将支架整体固定在预设安装基面，耳板端部做切角处理，既可以减少安装时的边角干涉，也能去除锐边提升装配操作的安全性。材质设定上选用常规冷轧钢板材质，渲染时赋予金属哑光镀锌质感，还原真实五金支架的表面处理效果，所有折弯处的圆角过渡自然，板材厚度均匀一致，各特征之间的几何约束完全定义，不存在悬空或者过定义的建模特征。设计过程中充分考虑了支架的结构强度，围边的折弯高度经过合理测算，既能够为内置部件提供足够的侧向支撑限位，也不会过多占用安装空间，安装耳的延伸长度适配常见的安装孔距要求，孔位边缘预留足够的连接承压面，避免螺栓锁紧时出现板材变形问题。整体模型结构简洁实用，没有冗余的设计特征，完全匹配冲压折弯的批量加工工艺要求，可直接用于后续的工程图生成与加工工艺编排，也可作为装配组件嵌入到整套设备的整体装配模型中完成干涉检查与装配验证。
